시스템 I/O 보드 설치
이 섹션의 지침에 따라 시스템 I/O 보드를 설치하십시오.
이 작업 정보
주의
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.
서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 드라이버 및 소프트웨어 다운로드 웹사이트(ThinkSystem SR680a V3)로 이동하십시오.
펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.
절차

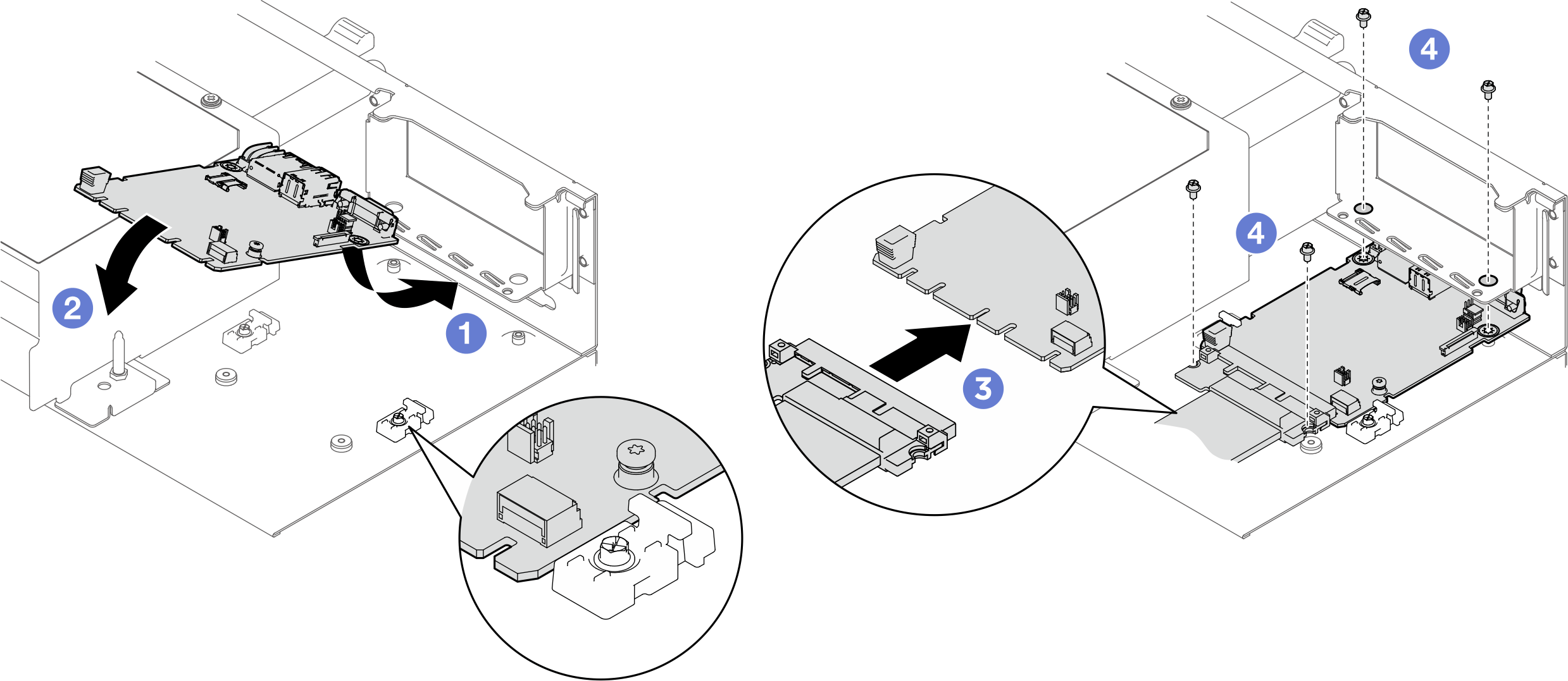

시스템 I/O 보드를 비스듬히 잡고 FIO/PCI 케이지에 삽입하십시오.
시스템 I/O 보드를 내리십시오. 그런 다음 그림과 같이 시스템 I/O 보드의 노치를 고정장치에 맞추십시오.
시스템 I/O 보드에 케이블을 연결하십시오.
나사 4개를 조여 시스템 I/O 보드와 케이블을 고정합니다.그림 1. 시스템 I/O 보드 설치
완료한 후
- 해당하는 경우 PCIe 라이저 어셈블리 2를 다시 설치하십시오(PCIe 라이저 어셈블리 설치 참조).
- 시스템 셔틀을 섀시에 완전히 밀어 넣으십시오.
- 셔틀의 양쪽에 있는 두 개의 잠금 래치를 들어 올리십시오.
- 셔틀을 섀시에 밀어 넣습니다.
- 셔틀을 섀시에 완전히 밀어 넣습니다.
- 해제 레버 2개가 제자리에 고정될 때까지 돌립니다.
그림 2. 시스템 셔틀 설치
- 전원 코드와 제거했던 케이블을 다시 연결하십시오.
- 서버와 주변 장치의 전원을 켜십시오. 서버 전원 켜기의 내용을 참조하십시오.
- XCC/UEFI/LXPM/SCM FPGA 펌웨어를 업데이트합니다. 펌웨어 업데이트
- 서버 구성을 복원하십시오. 서버 구성 복원의 내용을 참조하십시오.
- FoD 키를 다시 설치하십시오.
- 선택적으로 보안 부팅을 사용하십시오. UEFI 보안 부팅 사용의 내용을 참조하십시오.
