시스템 I/O 보드 제거

이 섹션의 지침에 따라 시스템 I/O 보드를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 시스템 셔틀을 정지 위치로 당기십시오.
      1. 파란색 해제 래치 2개를 누릅니다.
      2. 셔틀에 수직이 될 때까지 두 개의 해제 레버를 돌리십시오.
      3. 셔틀이 멈출 때까지 앞으로 당깁니다.
         중요사항

         손상을 방지하려면 시스템 셔틀을 정지 위치로 확장한 후 해제 레버 2개를 뒤로 밀어 제자리에 고정되도록 하십시오.
         그림 1. 시스템 셔틀을 정지 위치로 당기기


   2. 해당하는 경우 PCIe 라이저 어셈블리 2를 제거하십시오(PCIe 라이저 어셈블리 제거 참조).
2. 시스템 I/O 보드를 제거합니다.
   1. 시스템 I/O 보드와 케이블을 모두 고정하는 나사 4개를 풀어줍니다.
   2. 시스템 I/O 보드에서 케이블을 분리합니다.
   3. 그림과 같이 노치가 고정장치에 정렬될 때까지 시스템 I/O 보드를 FIO/PCI 케이지 뒷면 쪽으로 미십시오.
   4. 시스템 I/O 보드의 뒷면 끝을 각도로 회전시키고 FIO/PCI 케이지에서 제거하십시오.

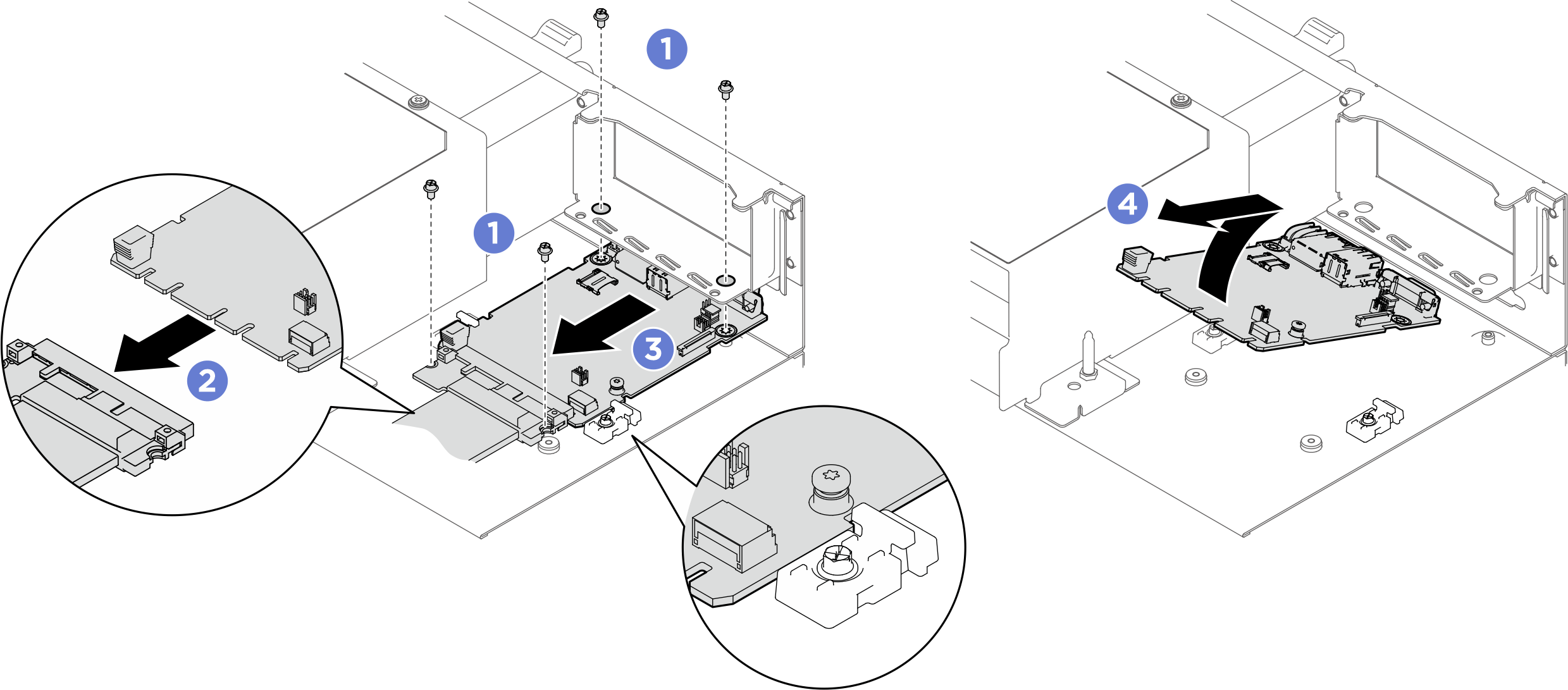

      그림 2. 시스템 I/O 보드 제거
