Extracción de la placa de E/S del sistema

Siga las instrucciones que aparecen en esta sección para extraer la placa de E/S del sistema.

Procedimiento

1. Prepárese para esta tarea.
   1. Tire de la lanzadera del sistema hasta la posición de parada.
      1. Presione los dos pestillos de liberación azules.
      2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
      3. Tire de la lanzadera hacia delante hasta que se detenga.
         Importante

         Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del sistema a su posición de parada.
         Figura 1. Tiraje de la lanzadera del sistema hasta la posición de parada


   2. Si procede, extraiga el conjunto de expansión de PCIe 2. Consulte Extracción de un conjunto de expansión de PCIe.
2. Quite de la placa de E/S del sistema.
   1. Suelte los cuatro tornillos que fijan la placa de E/S del sistema y el cable.
   2. Desconecte el cable de la placa de E/S del sistema.
   3. Deslice la placa de E/S del sistema hacia la parte posterior del compartimiento de FIO/PCI hasta que las muescas queden alineadas con el elemento de sujeción, tal como se muestra.
   4. Gire el extremo posterior de la placa de E/S del sistema en ángulo y quítela del compartimiento de FIO/PCI.

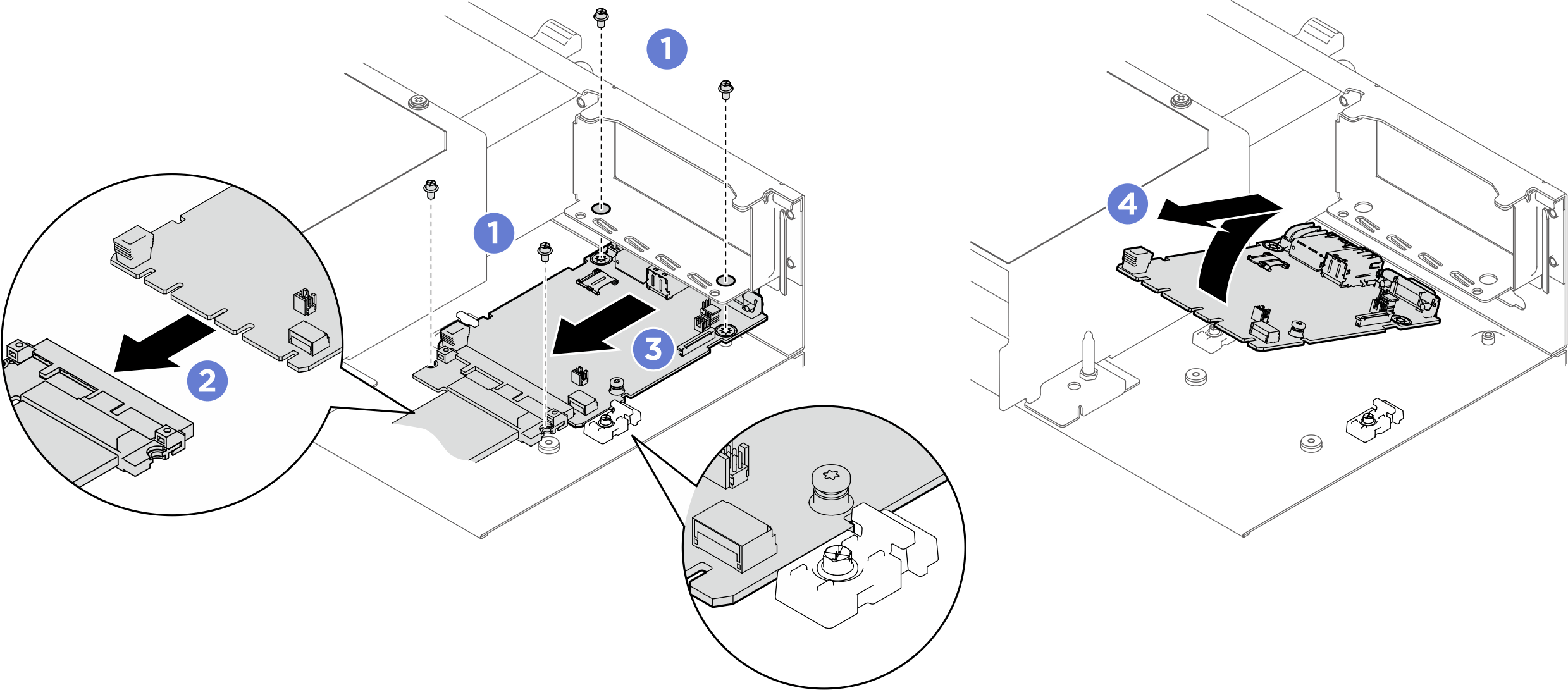

      Figura 2. Extracción de la placa de E/S del sistema
