Remover a placa de E/S do sistema

Siga as instruções nesta seção para remover a placa de E/S do sistema.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
  • Depois de substituir o Placa de E/S do sistema, atualize o Firmware para a versão específica compatível com o servidor. Você deve ter o firmware necessário ou uma cópia do firmware preexistente antes de continuar.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Empurre o suporte do sistema para a posição de parada.
      1. Pressione as duas travas de liberação azuis.
      2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
      3. Puxe o suporte para frente até que pare.
        Importante
        Para evitar danos, empurre as duas alavancas de liberação para trás e certifique-se de que elas travem no lugar depois de estender o suporte do sistema até sua posição de parada.
        Figura 1. Puxando o suporte do sistema para a posição de parada
        Pulling the system shuttle to the stop position
    2. Se aplicável, remova o conjunto de placa riser PCIe 2. Consulte Remover um conjunto de placa riser PCIe.
  2. Remova a placa de E/S do sistema.
    1. Solte os quatro parafusos que fixam a placa de E/S do sistema e o cabo.
    2. Desconecte o cabo da placa de E/S do sistema.
    3. Deslize a placa de E/S do sistema em direção à parte traseira da gaiola FIO/PCI até que os entalhes estejam alinhados ao retentor, conforme ilustrado.
    4. Gire a extremidade traseira da placa de E/S do sistema para um ângulo e remova-a da gaiola FIO/PCI.

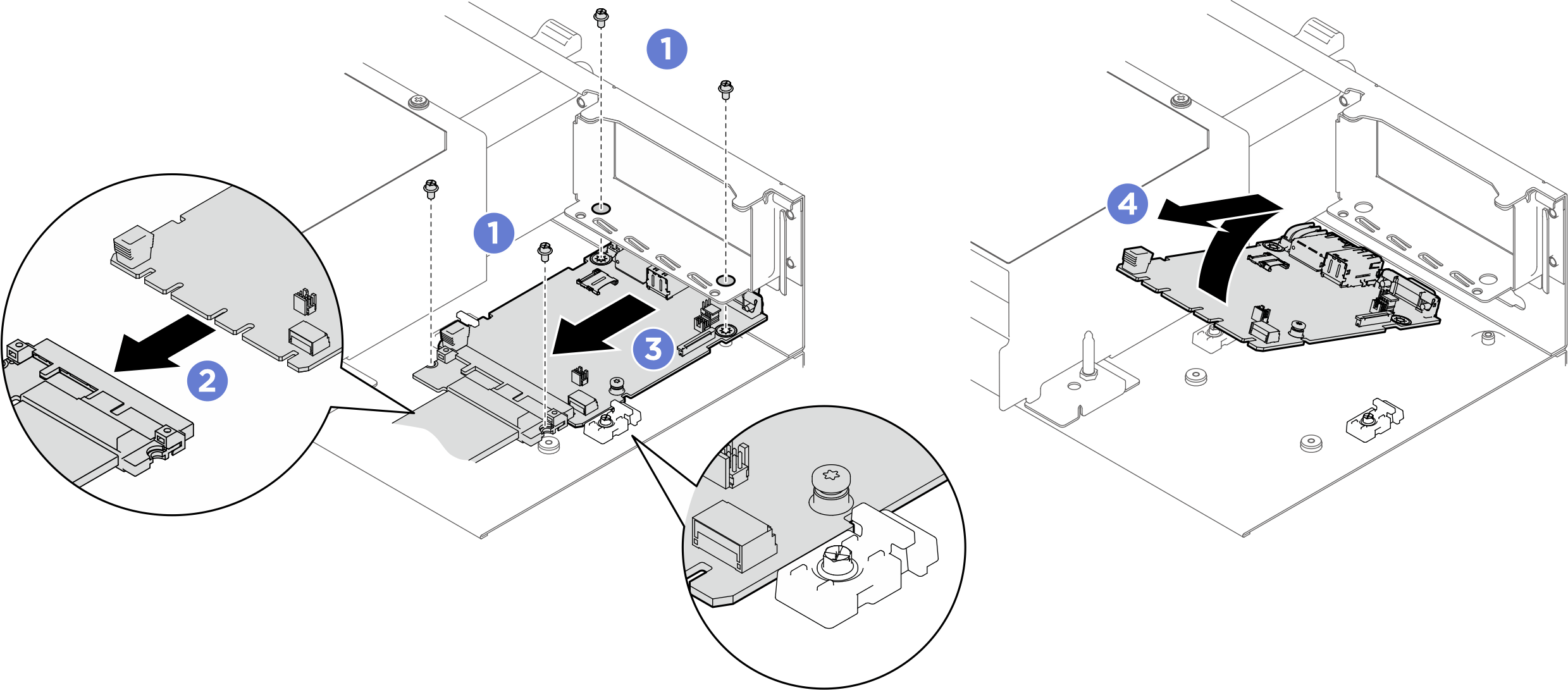

      Figura 2. Removendo a placa de E/S do sistema
      Removing the system I/O board

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
