System-E/A-Platine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die System-E/A-Platine zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.
  • Aktualisieren Sie nach dem Austausch des System-E/A-Platine die Firmware auf die vom Server unterstützte spezifische Version. Stellen Sie sicher, dass Sie über die erforderliche Firmware oder eine Kopie der zuvor vorhandenen Firmware verfügen, bevor Sie den Vorgang fortsetzen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Ziehen Sie das System-Shuttle bis zum Anschlag.
      1. Drücken Sie auf die zwei blauen Entriegelungshebel.
      2. Drehen Sie die beiden Lösehebel, bis sie senkrecht zum Shuttle stehen.
      3. Ziehen Sie das Shuttle bis zum Anschlag nach vorne.
        Wichtig
        Um Beschädigungen zu vermeiden, drücken Sie die beiden Lösehebel zurück und stellen Sie sicher, dass sie einrasten, nachdem Sie das System-Shuttle bis zu seinem Anschlag bewegt haben.
        Abbildung 1. Ziehen des System-Shuttles bis zum Anschlag
        Pulling the system shuttle to the stop position
    2. Falls zutreffend, entfernen Sie die PCIe-Adapterkartebaugruppe 2. Siehe PCIe-Adapterkartenbaugruppe entfernen.
  2. Entfernen Sie die System-E/A-Platine.
    1. Lösen Sie die vier Schrauben, mit denen die System-E/A-Platine und das Kabel befestigt sind.
    2. Trennen Sie das Kabel von der System-E/A-Platine.
    3. Schieben Sie die System-E/A-Platine nach hinten in den FIO/PCI-Rahmen, bis die Kerben wie abgebildet an der Halterung ausgerichtet sind.
    4. Stellen Sie das hintere Ende der System-E/A-Platine schräg und entnehmen Sie sie aus dem FIO/PCI-Gehäuse.

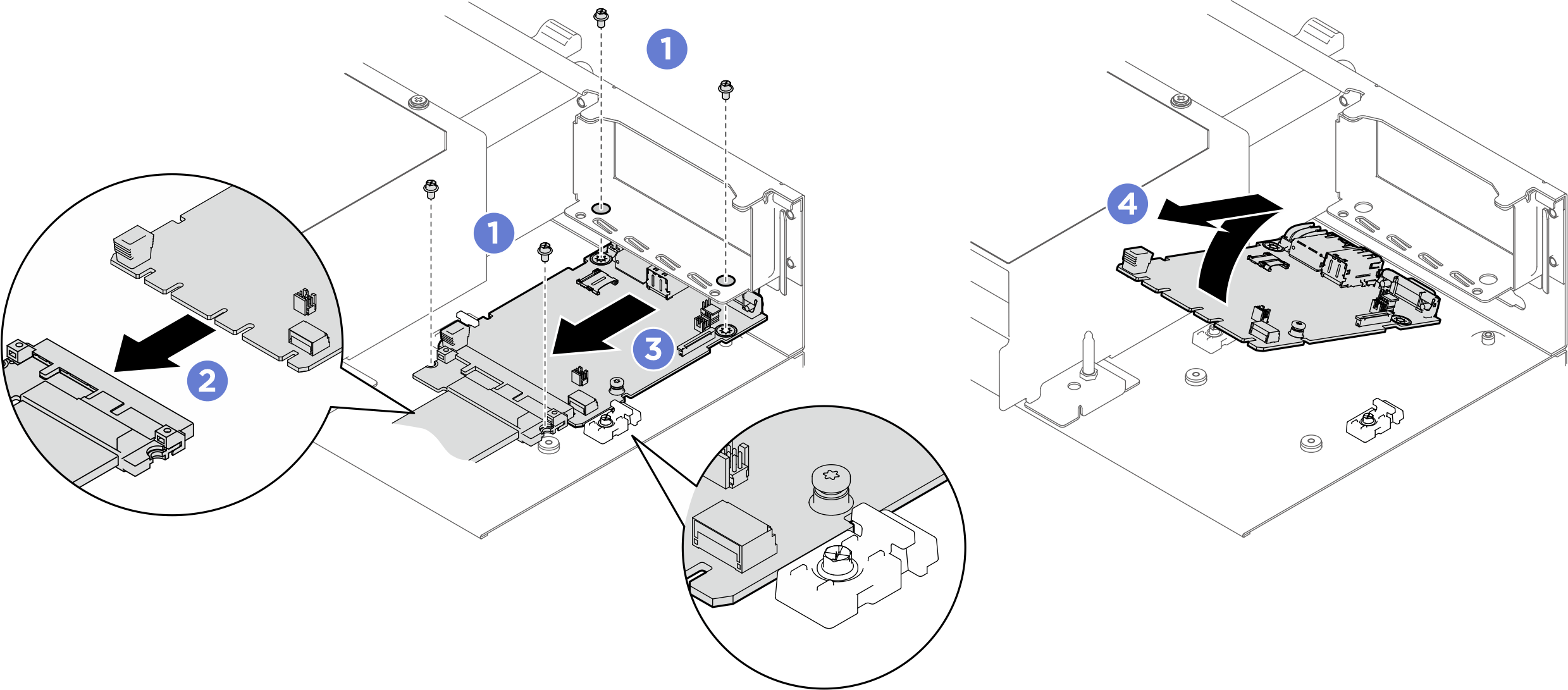

      Abbildung 2. Entfernen der System-E/A-Platine
      Removing the system I/O board

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
