Rimozione della scheda I/O di sistema

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda I/O di sistema.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
  • Dopo avere sostituito il scheda I/O di sistema, aggiornare il firmware alla versione specifica supportata dal server. Prima di procedere, assicurarsi di disporre del firmware richiesto o di una copia del firmware preesistente.

Procedura

  1. Prepararsi per questa attività.
    1. Tirare lo shuttle di sistema in posizione di arresto.
      1. Premere i due fermi di rilascio blu.
      2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
      3. Tirare in avanti lo shuttle finché non si arresta.
        Importante
        Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle di sistema nella posizione di arresto.
        Figura 1. Tirare lo shuttle di sistema in posizione di arresto
        Pulling the system shuttle to the stop position
    2. Se applicabile, rimuovi l'assemblaggio del riser PCIe 2. Vedi Rimozione di un assieme verticale PCIe.
  2. Rimuovere la scheda I/O di sistema.
    1. Allentare le quattro viti che fissano la scheda I/O di sistema e il cavo.
    2. Scollegare il cavo dalla scheda I/O di sistema.
    3. Far scorrere la scheda I/O di sistema verso la parte posteriore del telaio FIO/PCI finché le tacche non sono allineate al fermo come illustrato.
    4. Ruotare l'estremità posteriore della scheda I/O di sistema inclinandola e rimuoverla dal telaio FIO/PCI.

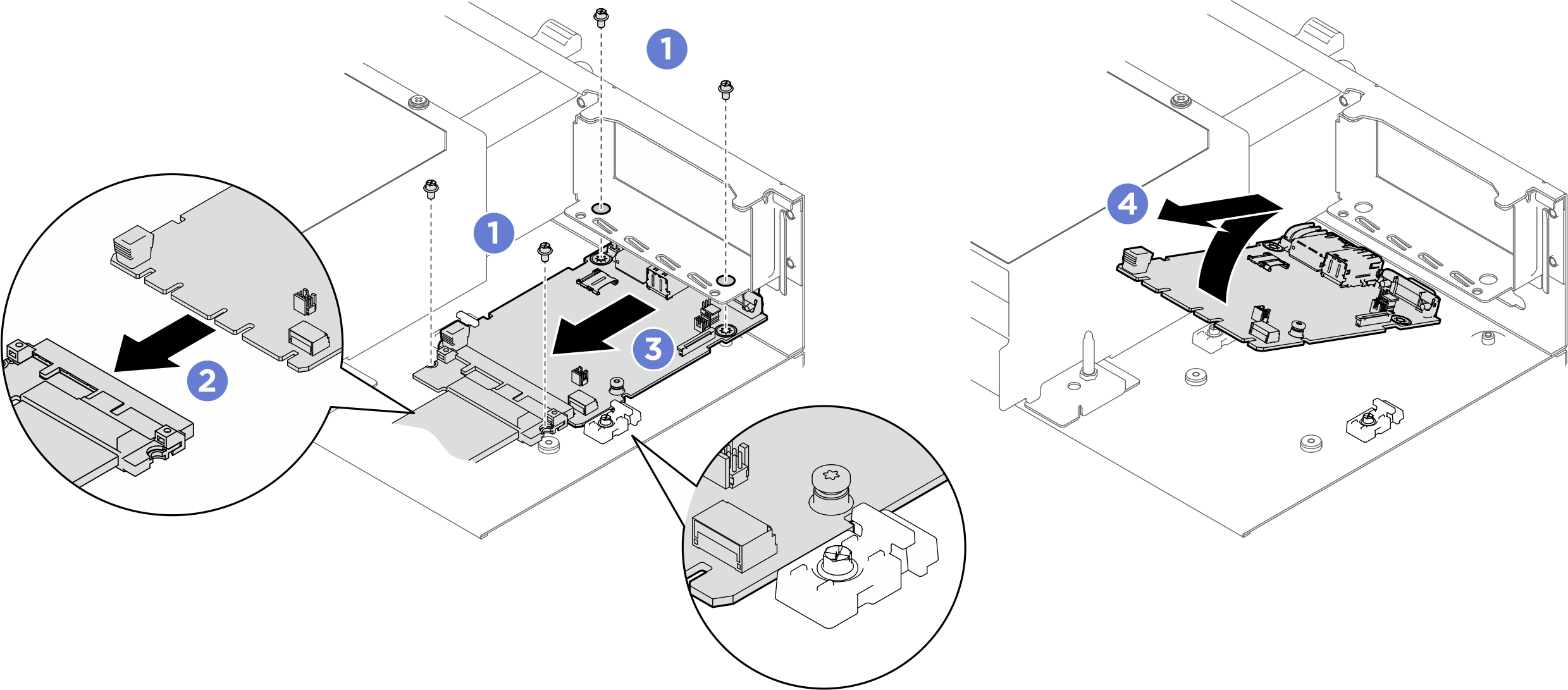

      Figura 2. Rimozione della scheda I/O di sistema
      Removing the system I/O board

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
