ถอดแผงระบบ I/O

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแผง I/O แผงระบบ

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ดึงชัตเทิลระบบไปยังตำแหน่งหยุด
      1. กดสลักปลดสีฟ้าสองตัว
      2. หมุนคันปลดล็อคทั้งสองคันจนตั้งฉากกับชัตเทิล
      3. ดึงชัตเทิลไปข้างหน้าจนกว่าจะถึงตำแหน่งหยุด
         สำคัญ

         เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลระบบไปยังตำแหน่งหยุด
         รูปที่ 1. การดึงชัตเทิลระบบไปยังตำแหน่งหยุด


   2. หากเป็นไปได้ ให้ถอดส่วนประกอบตัวยก PCIe 2 ออก โปรดดู ถอดส่วนประกอบตัวยก PCIe
2. ถอดแผงระบบ I/O
   1. คลายสกรูสี่ตัวที่ยึดทั้งแผง I/O ระบบและสายเคเบิล
   2. ถอดสายออกจากแผง I/O ระบบ
   3. เลื่อนแผง I/O ระบบไปทางด้านหลังของตัวครอบ FIO/PCI จนกว่ารอยบากจะอยู่ในแนวเดียวกับตัวยึดตามภาพ
   4. หมุนส่วนปลายด้านหลังของแผง I/O ระบบให้ตรงมุม แล้วถอดออกจากตัวครอบ FIO/PCI

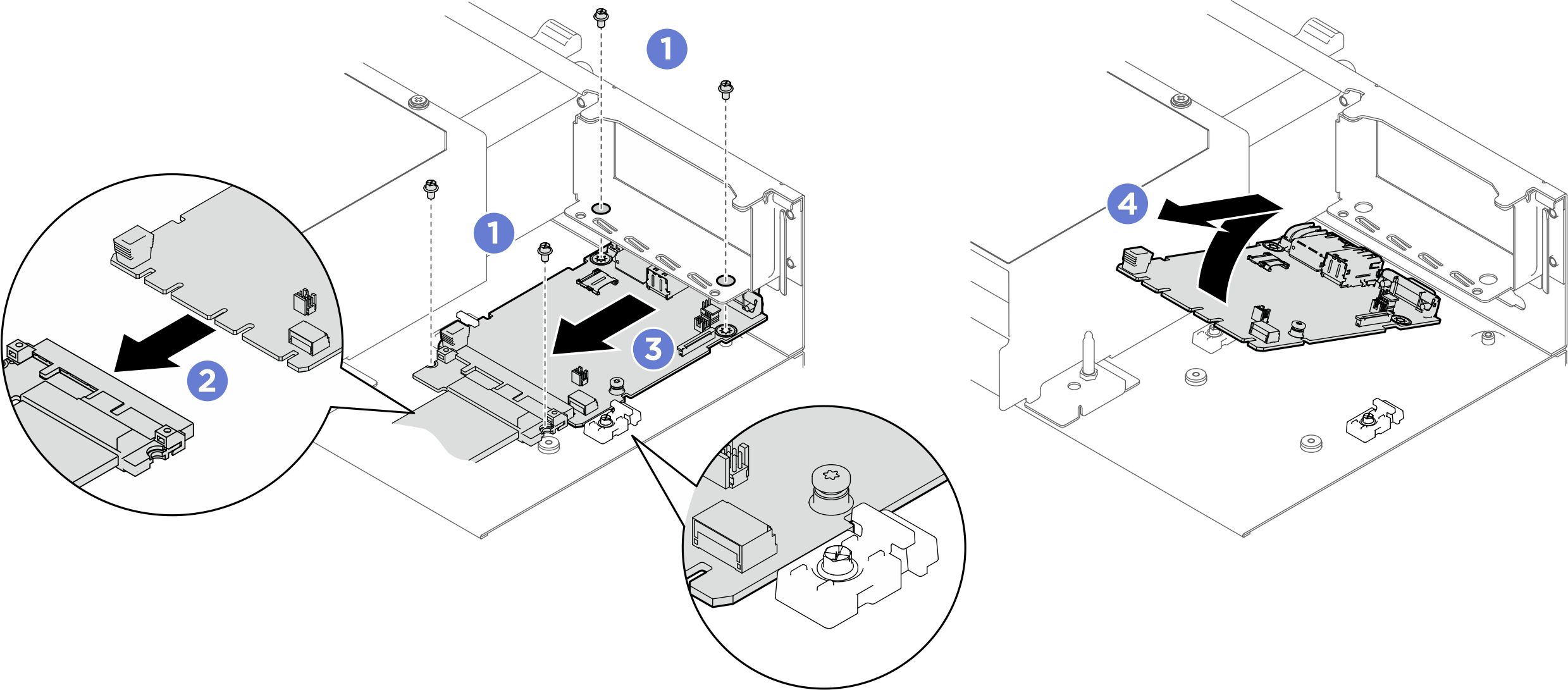

      รูปที่ 2. การถอดแผง I/O ระบบ
