卸下系統 I/O 板

請依照本節中的指示卸下系統 I/O 板。

程序

1. 為此作業做準備。
   1. 將系統滑動箱拉到停止位置。
      1. 按下兩個藍色鬆開閂鎖。
      2. 旋轉兩個釋放桿，直到它們垂直於滑動箱。
      3. 向前拉動滑動箱，直到其停止。
         重要

         為避免損壞，請您在將系統滑動箱伸展到停止位置後，將兩個釋放桿推回並確保其鎖定到位。
         圖 1. 將系統滑動箱拉到停止位置


   2. 如果適用，請卸下 PCIe 擴充卡組件 2。請參閱卸下 PCIe 擴充卡組件。

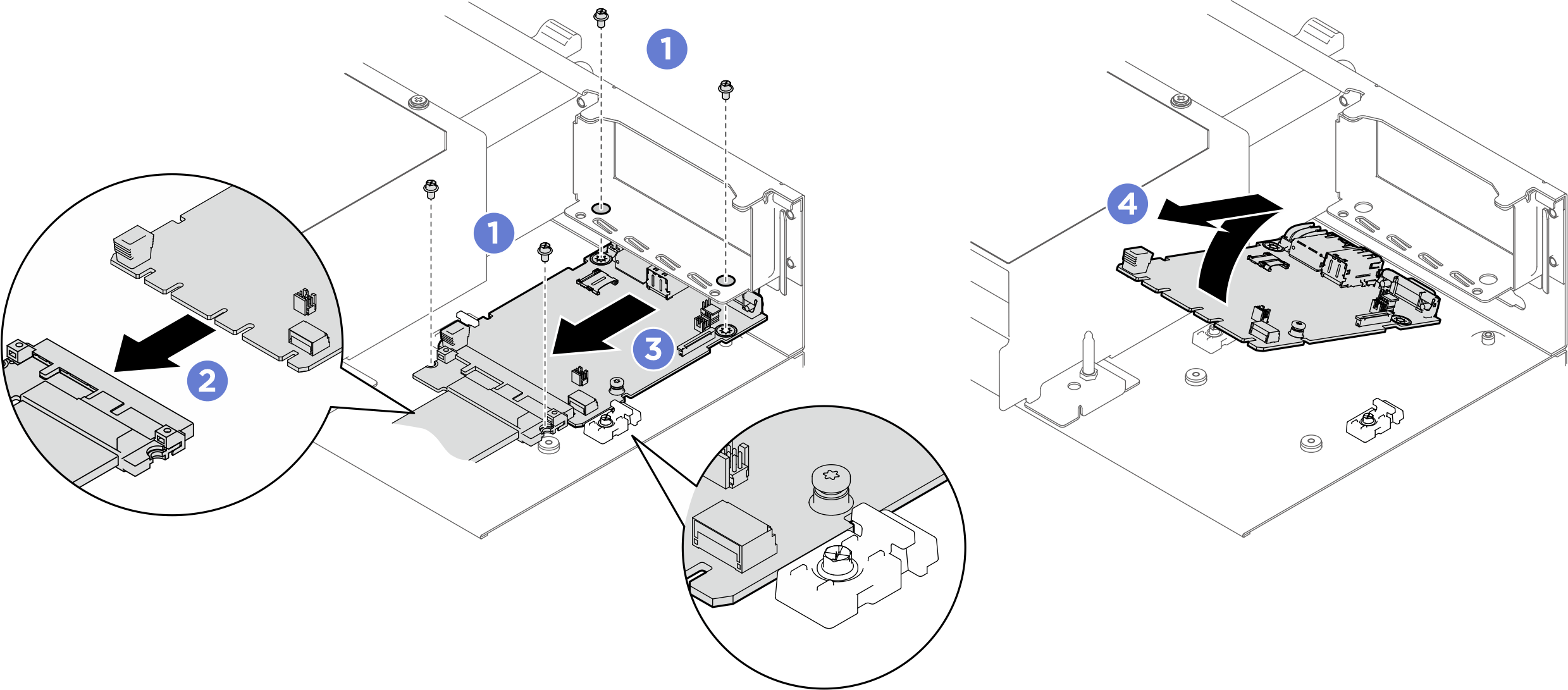

2. 卸下系統 I/O 板。
   1. 鬆開固定系統 I/O 板和纜線的四個螺絲。
   2. 從系統 I/O 板拔掉纜線。
   3. 將系統 I/O 板向 FIO/PCI 機架的後方滑動，直到缺口與固定器對齊，如圖所示。
   4. 將系統 I/O 板的後端旋轉至一定角度，然後將其從 FIO/PCI 機架移除。
      圖 2. 卸下系統 I/O 板
