安裝系統 I/O 板

請依照本節中的指示安裝系統 I/O 板。

關於此作業

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

前往 ThinkSystem SR680a V3 驅動程式和軟體下載網站查看您伺服器適用的最新韌體和驅動程式更新。
如需韌體更新工具的相關資訊，請參閱更新韌體。

程序

以一定角度握住系統 I/O 板，然後將其插入 FIO/PCI 機盒中。
放下系統 I/O 板後，請依照圖示將其缺口對齊固定器。
將纜線連接到系統 I/O 板。
鎖緊四個螺絲以固定系統 I/O 板和纜線。

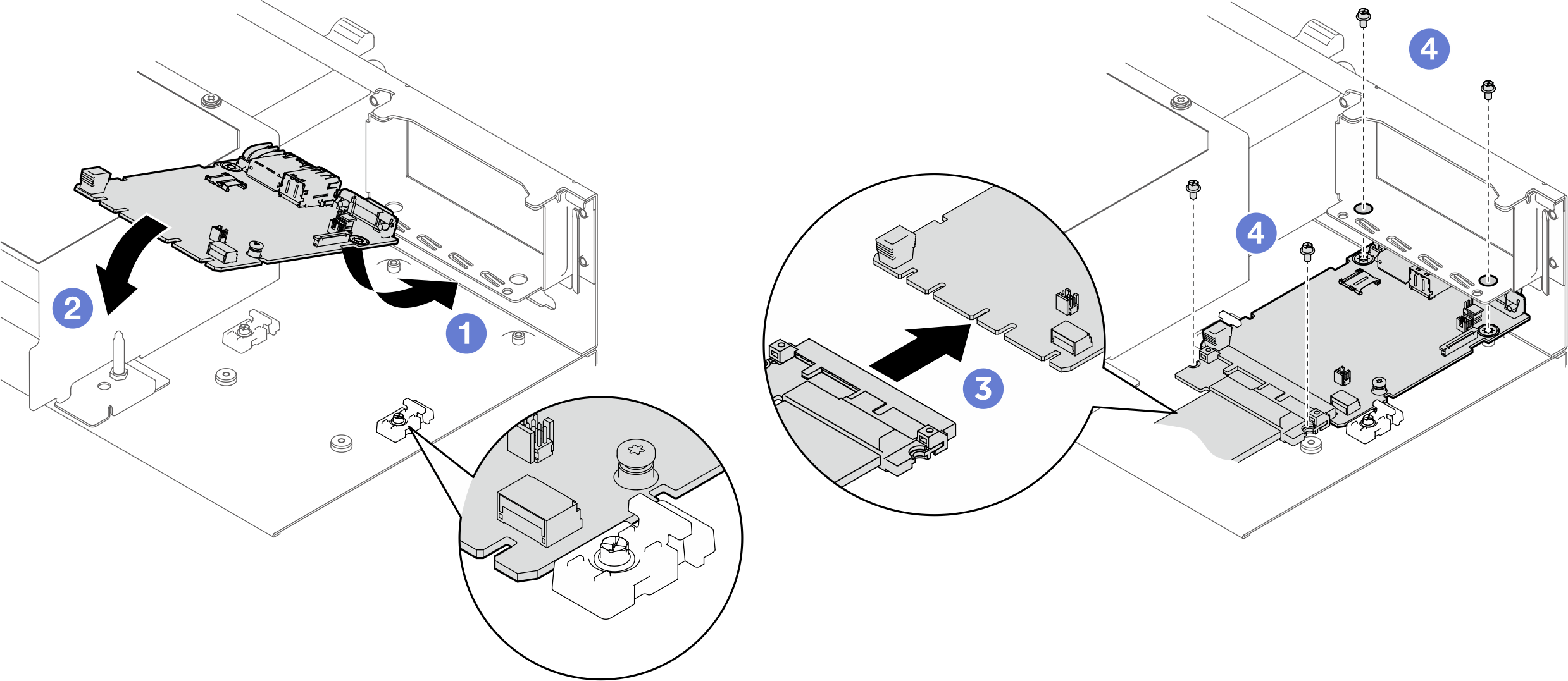

圖 1. 安裝系統 I/O 板

在您完成之後

如果適用，請重新安裝 PCIe 擴充卡組件 2。請參閱安裝 PCIe 擴充卡組件。
將系統滑動箱完全推入機箱中。
1. 提起滑動箱兩側的兩個鎖閂。
2. 將滑動箱滑入機箱。
3. 將滑動箱完全推入機箱中。
4. 轉動兩個鬆開拉桿直到其鎖入定位。

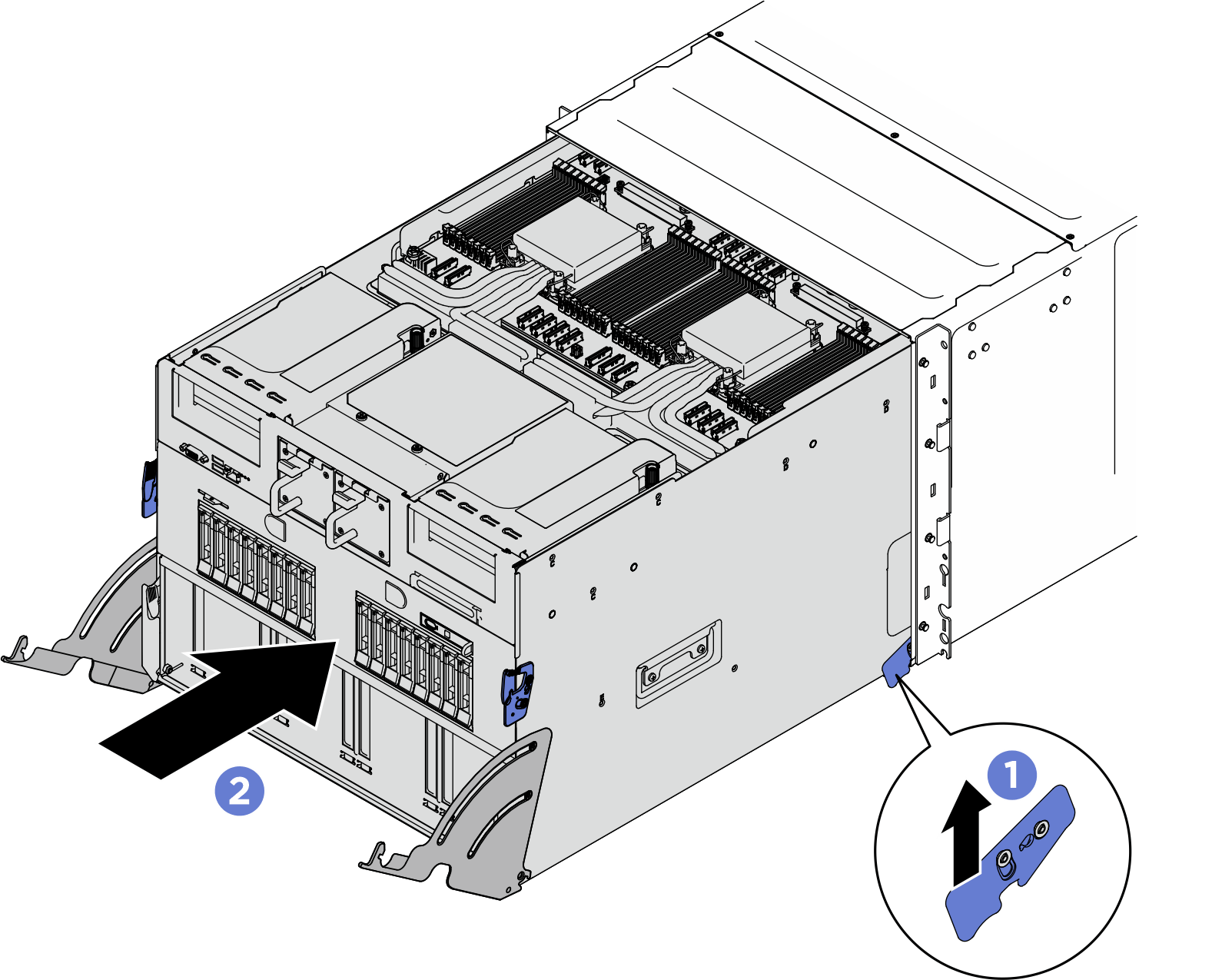

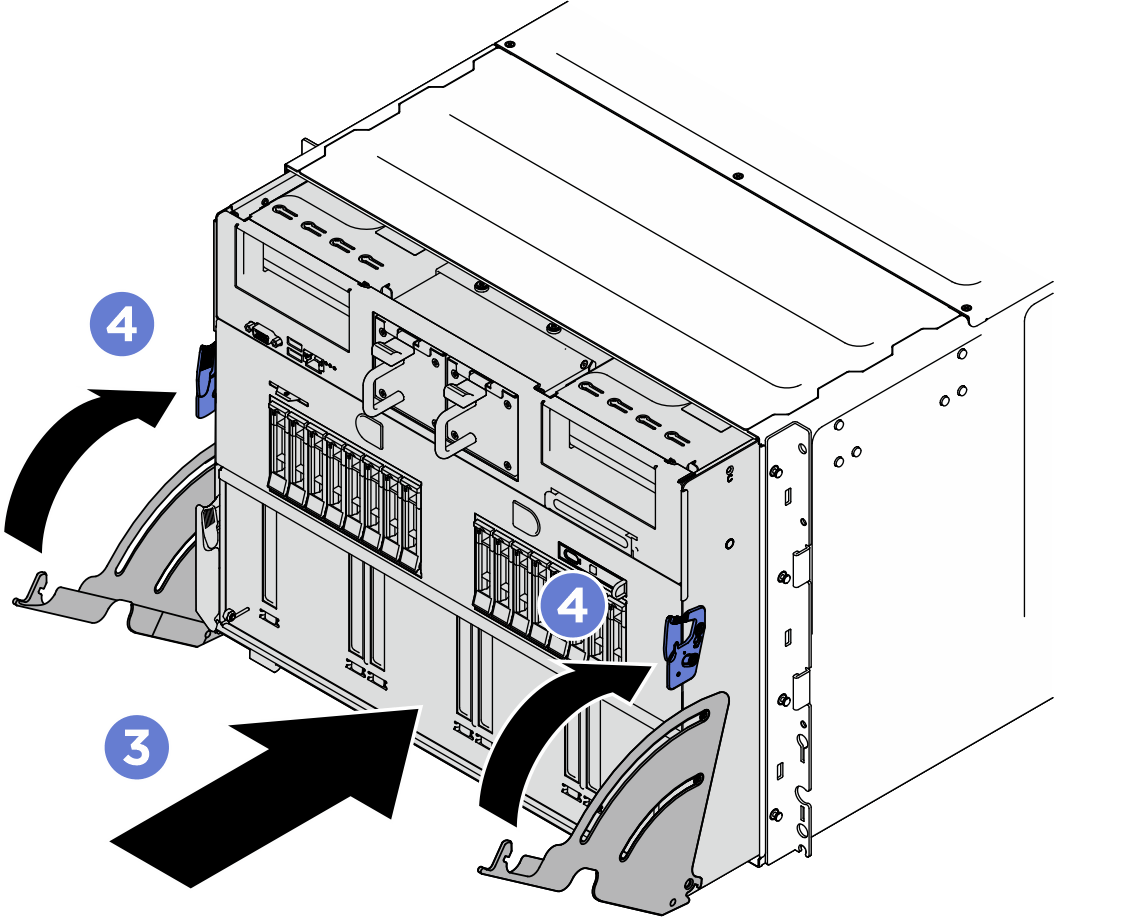

圖 2. 系統滑動箱安裝
重新連接您先前拔掉的電源線和任何纜線。
開啟伺服器和週邊裝置的電源。請參閱開啟伺服器電源。
更新 XCC/UEFI/LXPM/SCM FPGA 韌體。請參閱更新韌體
還原伺服器配置。請參閱還原伺服器配置。
重新安裝 FoD 金鑰。
（選用）啟用安全開機。請參閱啟用 UEFI 安全開機。
