Installation de la carte d’E-S système

Suivez les instructions de cette section pour installer la carte d’E-S système.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Tenez la carte d’E-S système selon un angle et insérez-la dans le boîtier FIO/PCI.
  2. Abaissez la carte d’E-S système. Ensuite, alignez les encoches de la carte d’E-S système sur les dispositifs de retenue, comme le montre l’illustration.
  3. Connectez le câble à la carte d’E-S système.
  4. Serrez les quatre vis pour fixer la carte d’E-S système et le câble.

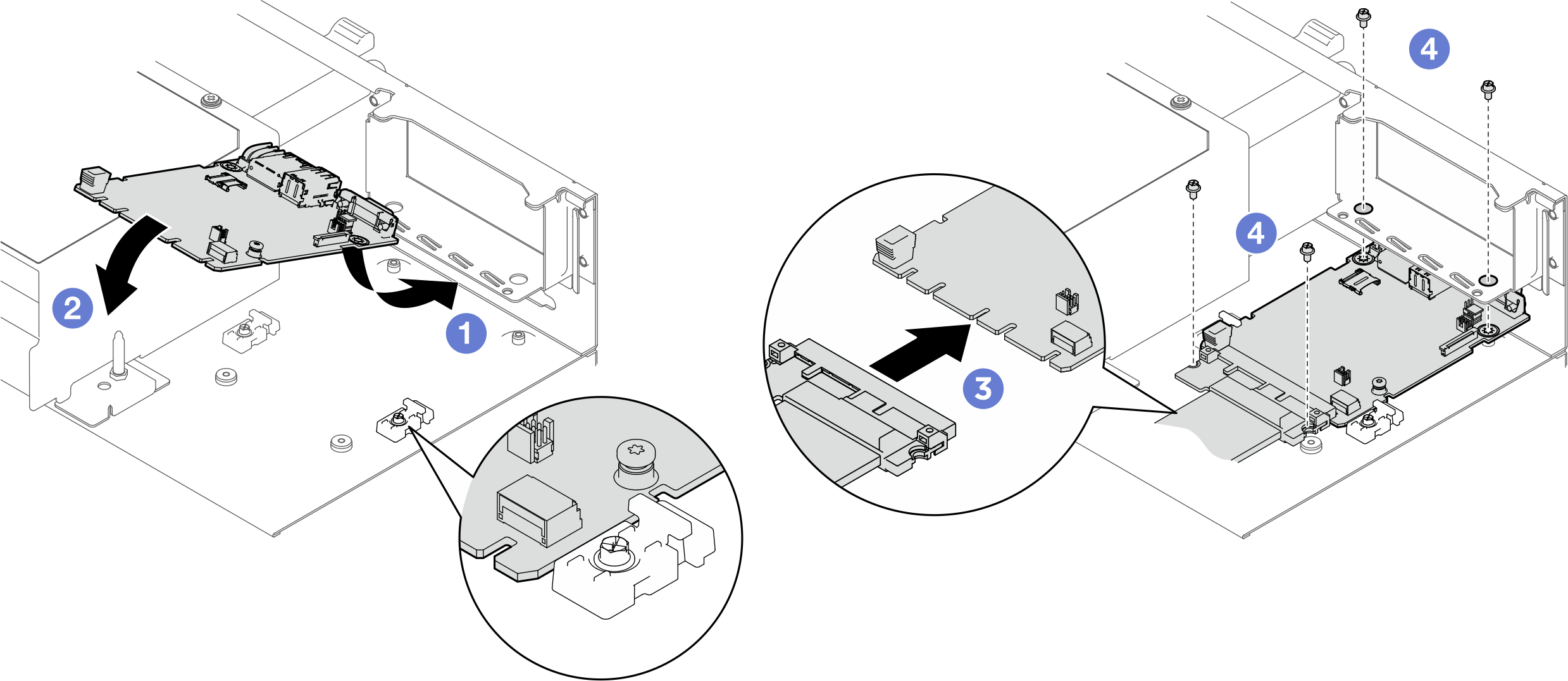

    Figure 1. Installation de la carte d’E-S système
    Installing system I/O board

Après avoir terminé

  1. Le cas échéant, réinstallez l’assemblage de cartes mezzanines PCIe 2. Voir Installation d’un assemblage de cartes mezzanines PCIe.
  2. Poussez l’intégralité de la navette système dans le châssis.
    1. Soulevez les deux loquets de verrouillage de chaque côté de la navette.
    2. Faites coulisser la navette dans le châssis.
    3. Poussez complètement la navette dans le châssis.
    4. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
    Figure 2. Installation de la navette système
    System shuttle installation

    System shuttle installation
  3. Rebranchez les cordons d’alimentation et autres câbles préalablement retirés.
  4. Mettez le serveur et les périphériques sous tension. Voir Mise sous tension du serveur.
  5. Mettez à jour le microprogramme FPGA XCC/UEFI/LXPM/SCM. Voir Mise à jour du microprogramme
  6. Restaurez la configuration du serveur. Consultez Restauration de la configuration du serveur.
  7. Réinstallez la clé FoD.
  8. Facultativement, vous pouvez activer l’amorçage sécurisé. Voir Activation de l’amorçage sécurisé UEFI.
  • Masquage/observation de TPM
    La stratégie TPM est activée par défaut afin de chiffrer les transferts de données pour le fonctionnement du système. En option, vous pouvez désactiver TPM à l’aide de l’Unified Extensible Firmware Interface (UEFI) ou de Lenovo XClarity Essentials OneCLI.
  • Mise à jour du microprogramme TPM
    En option, il est possible de mettre à jour le microprogramme du TPM à l’aide de Lenovo XClarity Essentials OneCLI.
  • Activation de l’amorçage sécurisé UEFI
    Si vous le souhaitez, vous pouvez activer l’amorçage sécurisé UEFI.
