Instalación de la placa de E/S del sistema

Siga las instrucciones que aparecen en esta sección para instalar la placa de E/S del sistema.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Sostenga la placa de E/S del sistema en ángulo e insértela en el compartimiento de FIO/PCI.
  2. Baje la placa de E/S del sistema; luego, alinee las muescas de la placa de E/S del sistema con los elementos de sujeción, tal como se muestra.
  3. Conecte el cable a la placa de E/S del sistema.
  4. Apriete los cuatro tornillos para fijar la placa de E/S del sistema y el cable.

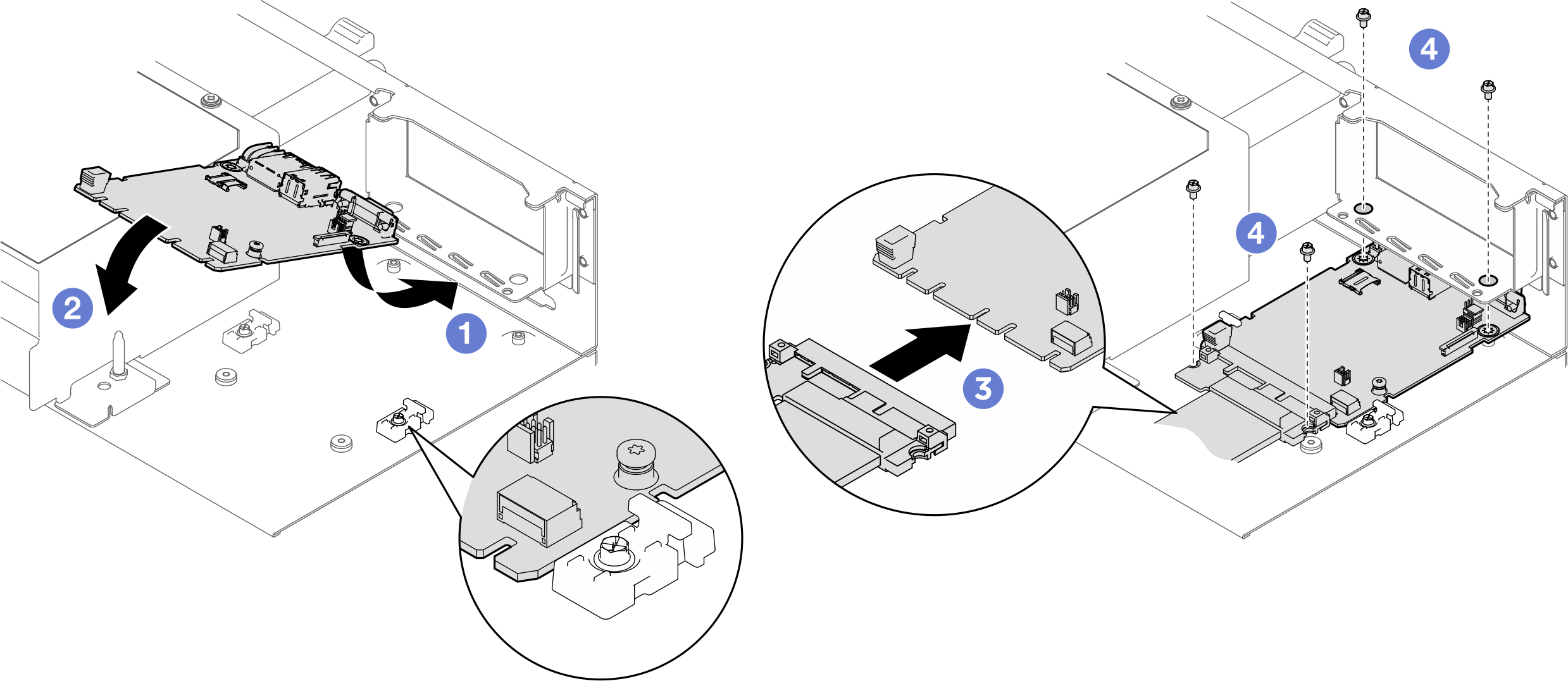

    Figura 1. Instalación de la placa de E/S del sistema
    Installing system I/O board

Después de finalizar

  1. Si procede, vuelva a instalar el conjunto de expansión PCIe 2. Consulte Instalación de un conjunto de expansión de PCIe.
  2. Empuje la lanzadera del sistema completamente hacia el chasis.
    1. Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
    2. Deslice la lanzadera en el chasis.
    3. Empuje la lanzadera completamente hacia el interior del chasis.
    4. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
    Figura 2. Instalación de la lanzadera del sistema
    System shuttle installation

    System shuttle installation
  3. Vuelva a conectar los cables de alimentación y los demás cables que haya quitado.
  4. Encienda el servidor y los dispositivos periféricos. Consulte Encendido del servidor.
  5. Actualice el firmware de la FPGA XCC/UEFI/LXPM/SCM. Consulte Actualización del firmware
  6. Restaure la configuración del servidor. Consulte Restauración de la configuración del servidor.
  7. Vuelva a instalar la clave FoD.
  8. Opcionalmente, habilite el arranque seguro. Consulte la sección Habilitación del arranque seguro de UEFI.
  • Ocultar/observar TPM
    TPM está habilitado de manera predeterminada para cifrar la transferencia de datos para la operación del sistema. De manera opcional, puede deshabilitar TPM con Unified Extensible Firmware Interface (UEFI) o Lenovo XClarity Essentials OneCLI.
  • Actualizar el firmware de TPM
    De manera opcional, puede actualizar el firmware de TPM utilizando Lenovo XClarity Essentials OneCLI.
  • Habilitación del arranque seguro de UEFI
    Opcionalmente, puede habilitar el arranque seguro de UEFI.
