Installazione della scheda I/O di sistema
Seguire le istruzioni riportate in questa sezione per installare la scheda I/O di sistema.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
- Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.
Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR680a V3 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.
Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.
Procedura

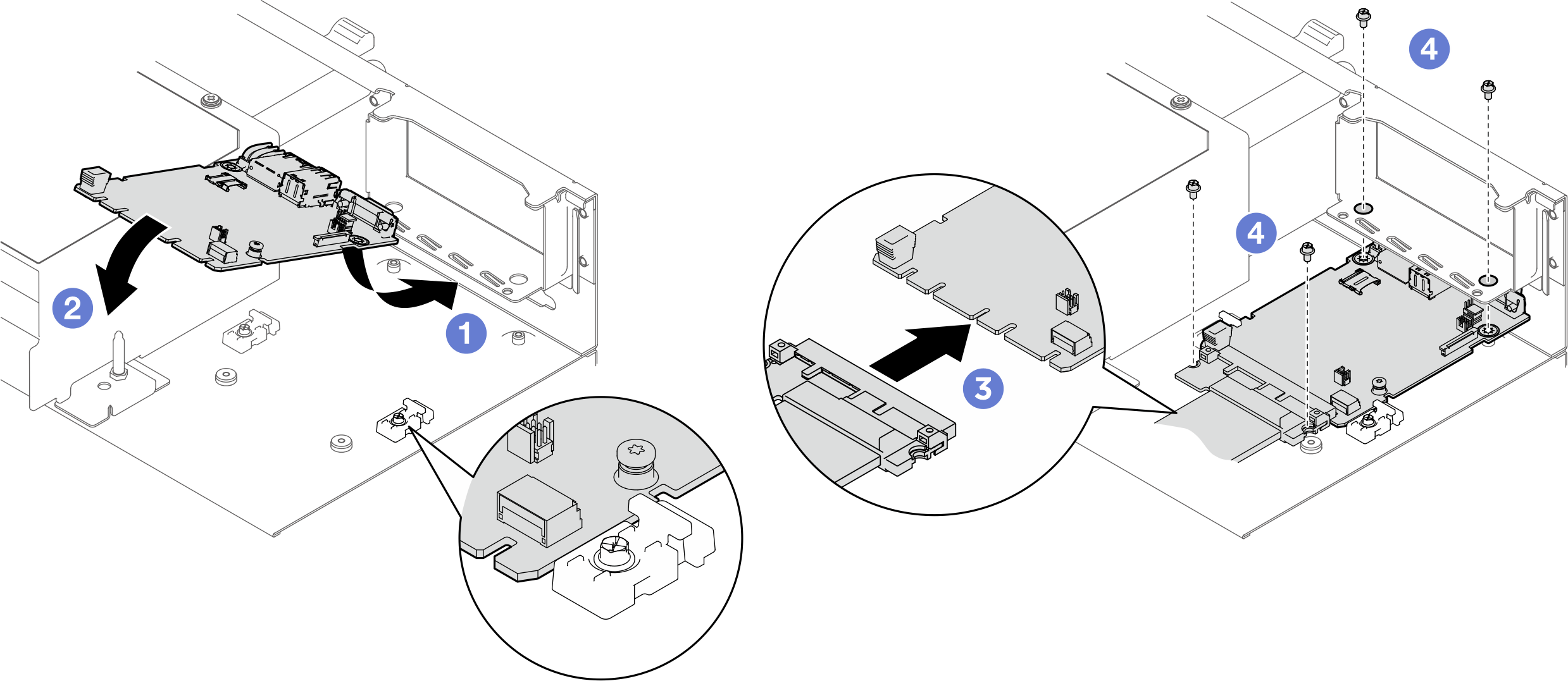

Tenere in posizione inclinata la scheda I/O di sistema e inserirla nel telaio FIO/PCI.
Abbassare la scheda I/O di sistema, allineare quindi le tacche sulla scheda I/O di sistema ai fermi come illustrato.
Collegare il cavo alla scheda I/O di sistema.
Stringere le quattro viti per fissare la scheda I/O di sistema e il cavo.Figura 1. Installazione della scheda I/O di sistema
Dopo aver terminato
- Se applicabile, rimonta l'assemblaggio del riser PCIe 2. Vedi Installazione di un assieme verticale PCIe.
- Spingere completamente lo shuttle di sistema nello chassis.
- Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
- Far scorrere lo shuttle nello chassis.
- Spingere completamente lo shuttle nello chassis.
- Ruotare le due leve di rilascio finché non si bloccano in posizione.
Figura 2. Installazione dello shuttle di sistema
- Collegare nuovamente i cavi di alimentazione e gli altri cavi rimossi.
- Accendere il server e le periferiche. Vedere Accensione del server.
- Aggiornare il firmware FPGA XCC/UEFI/LXPM/SCM. Vedere Aggiornamento del firmware
- Ripristinare la configurazione del server. Vedere Ripristino della configurazione server.
- Reinstallare la chiave FoD.
- Facoltativo: abilitare l'avvio sicuro. Vedere Abilitazione dell'avvio sicuro UEFI.
