Retrait de la carte d’E-S système

Suivez les instructions de cette section pour retirer la carte d’E-S système.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
  • Après avoir remplacé le carte d’E-S système, mettez à jour le microprogramme à la version spécifique prise en charge par le serveur. Assurez-vous de disposer de la version du microprogramme requise, ou d’une copie du microprogramme existant.

Procédure

  1. Préparez-vous à cette tâche.
    1. Tirez la navette système jusqu’à la position d’arrêt.
      1. Appuyez sur les deux loquets de déblocage bleus.
      2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
      3. Tirez la navette vers l’avant jusqu’à la butée.
        Important
        Afin d’éviter d’infliger tout dommage, poussez les deux leviers de déverrouillage vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette système tirée jusqu’à sa position d’arrêt.
        Figure 1. Mise en place (en tirant) de la navette système en position d’arrêt
        Pulling the system shuttle to the stop position
    2. Le cas échéant, retirez l’assemblage de cartes mezzanines PCIe 2. Voir Retrait d’un assemblage de cartes mezzanines PCIe.
  2. Retirez la carte d’E-S système.
    1. Desserrez les quatre vis de fixation de la carte d’E-S système et du câble.
    2. Débranchez le câble du ventilateur de la carte d’E-S système.
    3. Faites coulisser la carte d’E-S système vers l’arrière du boîtier FIO/PCI, jusqu’à ce que les encoches soient alignées sur le dispositif de retenue, comme le montre l’illustration.
    4. Faites pivoter l’extrémité arrière de la carte d’E-S système selon un certain angle. Ensuite, retirez-la du boîtier FIO/PCI.

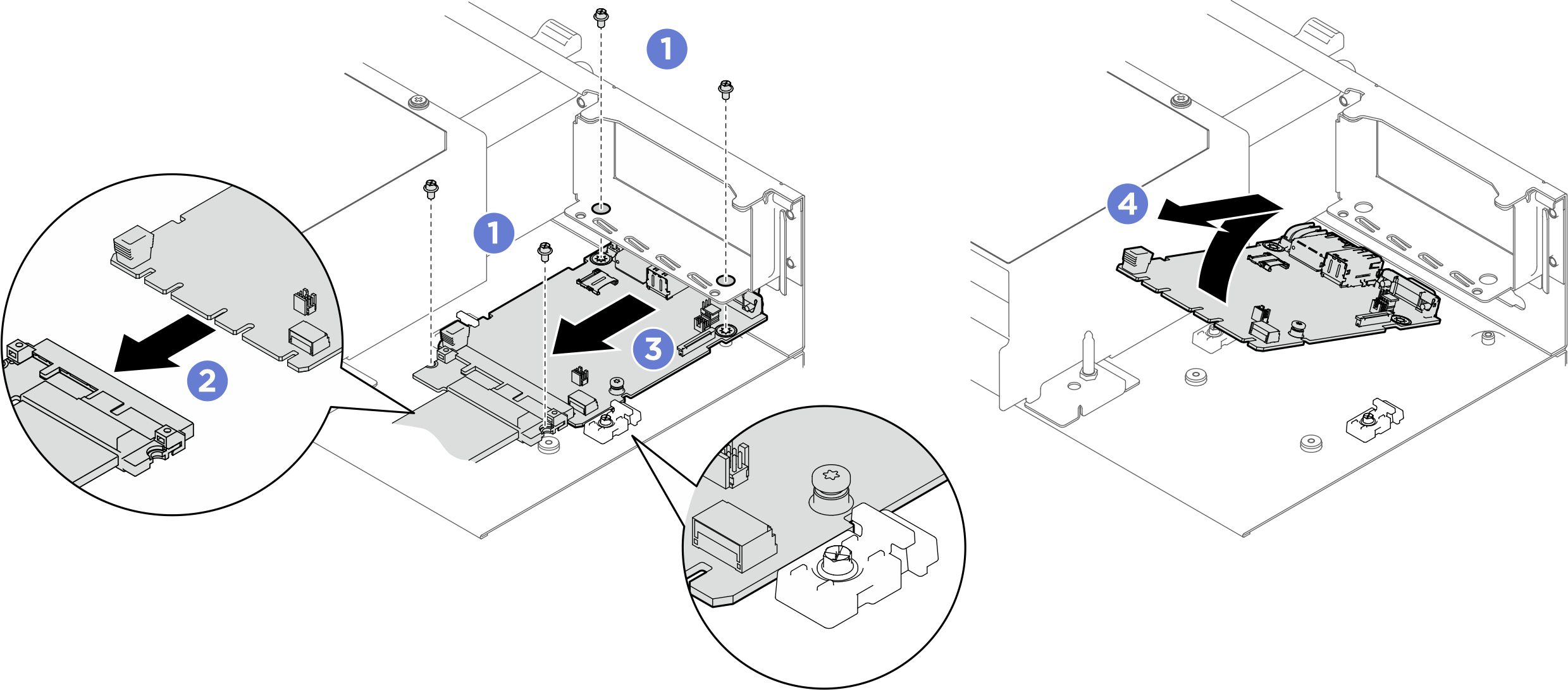

      Figure 2. Retrait de la carte d’E-S système
      Removing the system I/O board

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
