Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per un backplane AnyBay.
- Per ulteriori informazioni sull'instradamento dei cavi di alimentazione, vedere Instradamento dei cavi del backplane dell'unità da 2,5 pollici (modello di server con tre schede verticali PCIe).
- Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi.
- Assicurarsi di scegliere i cavi in base alla generazione di adattatori RAID che si desidera installare:
- Schede verticali HL PCIe 1 e 3:
- Adattatori RAID/HBA Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): cavo da Mini-SAS x4*2 a SlimSAS x8
- Adattatori RAID/HBA Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cavo da SlimSAS x8 a SlimSAS x8
- Schede verticali FL PCIe 1 e 3:
- Adattatori RAID/HBA Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cavo da SlimSAS x8 a SlimSAS x8
- Scheda verticale HL PCIe 2:
- Adattatori RAID/HBA Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): cavo da Mini-SAS x4*2 a SlimSAS x8
- Adattatori RAID/HBA Gen4 (940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cavo da SlimSAS x8 a SlimSAS x8
Questa configurazione contiene le seguenti combinazioni di controller di storage:
Il backplane AnyBay viene utilizzato come backplane NVMe nativo quando non è installato alcun adattatore RAID/HBA.
Tabella 1. Instradamento dei cavi NVMe| Instradamento dei cavi NVMe - backplane 1 |
|---|
|
| Cavo | Da | A | Lunghezza del cavo |
|---|
| 1 | Backplane 1: NVMe 0-1 | Assieme della scheda di sistema: connettore NVMe 10 | 420 mm |
| 2 | Backplane 1: NVMe 2-3 | Assieme della scheda di sistema: connettore NVMe 9 | 420 mm |
| 3 | Backplane 1: NVMe 4-5 | Assieme della scheda di sistema: connettore NVMe 1 | 150 mm |
| 4 | Backplane 1: NVMe 6-7 | Assieme della scheda di sistema: connettore NVMe 2 | 150 mm |
In base alla posizione dell'adattatore RAID, selezionare il percorso di instradamento corrispondente dalla tabella seguente.

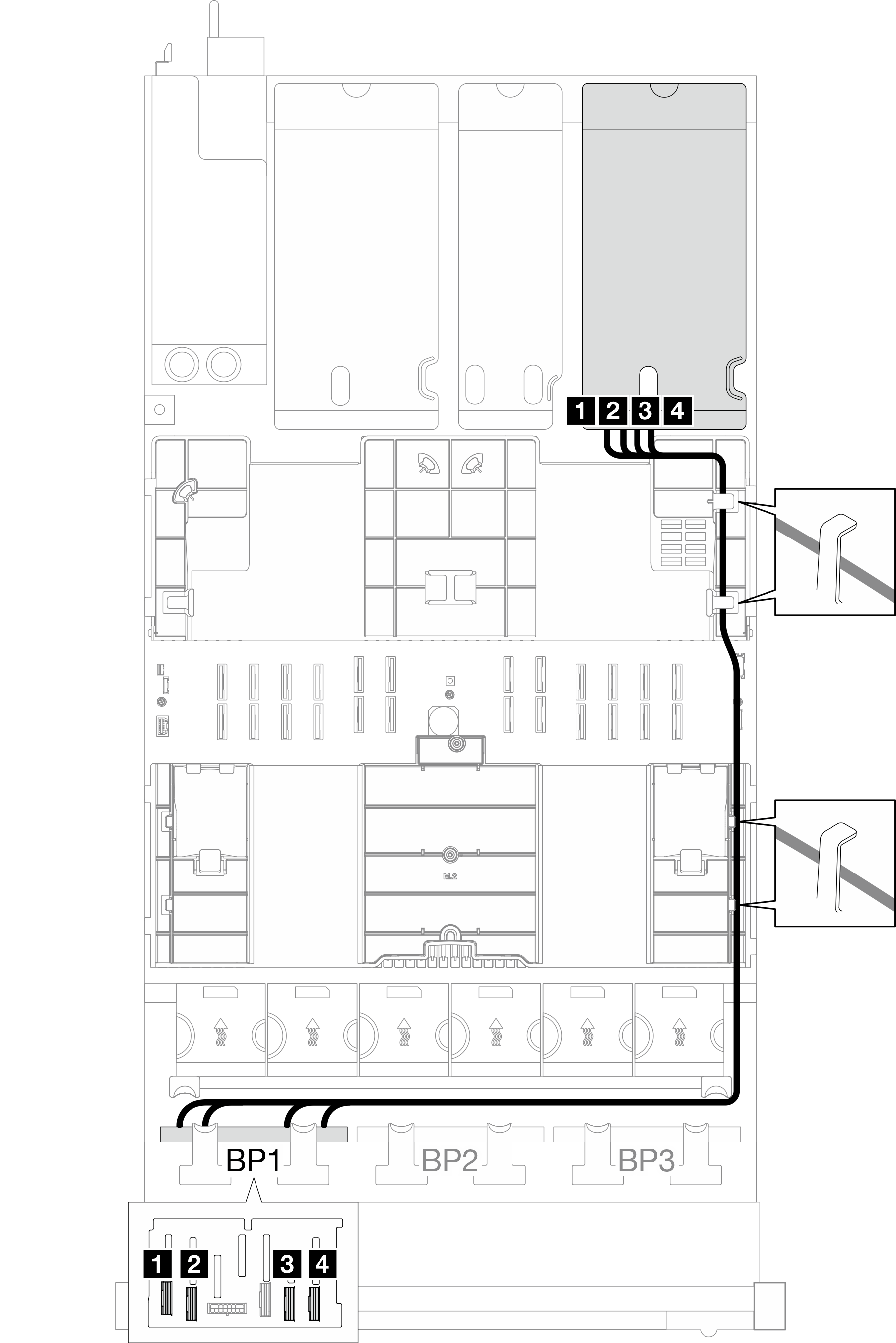

Tabella 7. Instradamento dei cavi NVMe| Instradamento dei cavi NVMe alla scheda verticale PCIe 1 | Instradamento dei cavi NVMe alla scheda verticale PCIe 3 |
|---|
|
|
| Cavo | Da | A |
|---|
| 1 | Backplane 1: NVMe 0-1 | Adattatore 32i: C0 |
| 2 | Backplane 1: NVMe 2-3 | Adattatore 32i: C1 |
| 3 | Backplane 1: NVMe 4-5 | Adattatore 32i: C2 |
| 4 | Backplane 1: NVMe 6-7 | Adattatore 32i: C3 |
