1 x AnyBay 背板
請依照本節中的指示，瞭解如何對一個 AnyBay 背板進行纜線佈線。
註
- 如需電源線佈線的相關資訊，請參閱2.5 吋硬碟背板纜線佈線（配備三個 PCIe 擴充卡的伺服器型號）。
- 進行纜線佈線時，確保所有纜線都正確穿過纜線導件和纜線夾。
- 確保根據您計劃安裝的 RAID 配接卡的世代來選擇纜線：
- HL PCIe 擴充卡 1 和 3：
- Gen3 RAID/HBA 配接卡（9350-16i、4350-16i、9350-8i、5350-8i、4350-8i）：Mini SAS x4*2 至 SlimSAS x8 纜線
- Gen4 RAID/HBA 配接卡（940-32i、940-16i、540-16i、440-16i、940-8i、540-8i、440-8i）：SlimSAS x8 至 SlimSAS x8 纜線
- FL PCIe 擴充卡 1 和 3：
- Gen4 RAID/HBA 配接卡（940-32i、940-16i、540-16i、440-16i、940-8i、540-8i、440-8i）：SlimSAS x8 至 SlimSAS x8 纜線
- HL PCIe 擴充卡 2：
- Gen3 RAID/HBA 配接卡（9350-16i、4350-16i、9350-8i、5350-8i、4350-8i）：Mini SAS x4*2 至 SlimSAS x8 纜線
- Gen4 RAID/HBA 配接卡（940-16i、540-16i、440-16i、940-8i、540-8i、440-8i）：SlimSAS x8 至 SlimSAS x8 纜線
- HL PCIe 擴充卡 1 和 3：
無 RAID/HBA 配接卡
註
在未安裝任何 RAID/HBA 配接卡的情況下，AnyBay 背板會用來做為純 NVMe 背板。

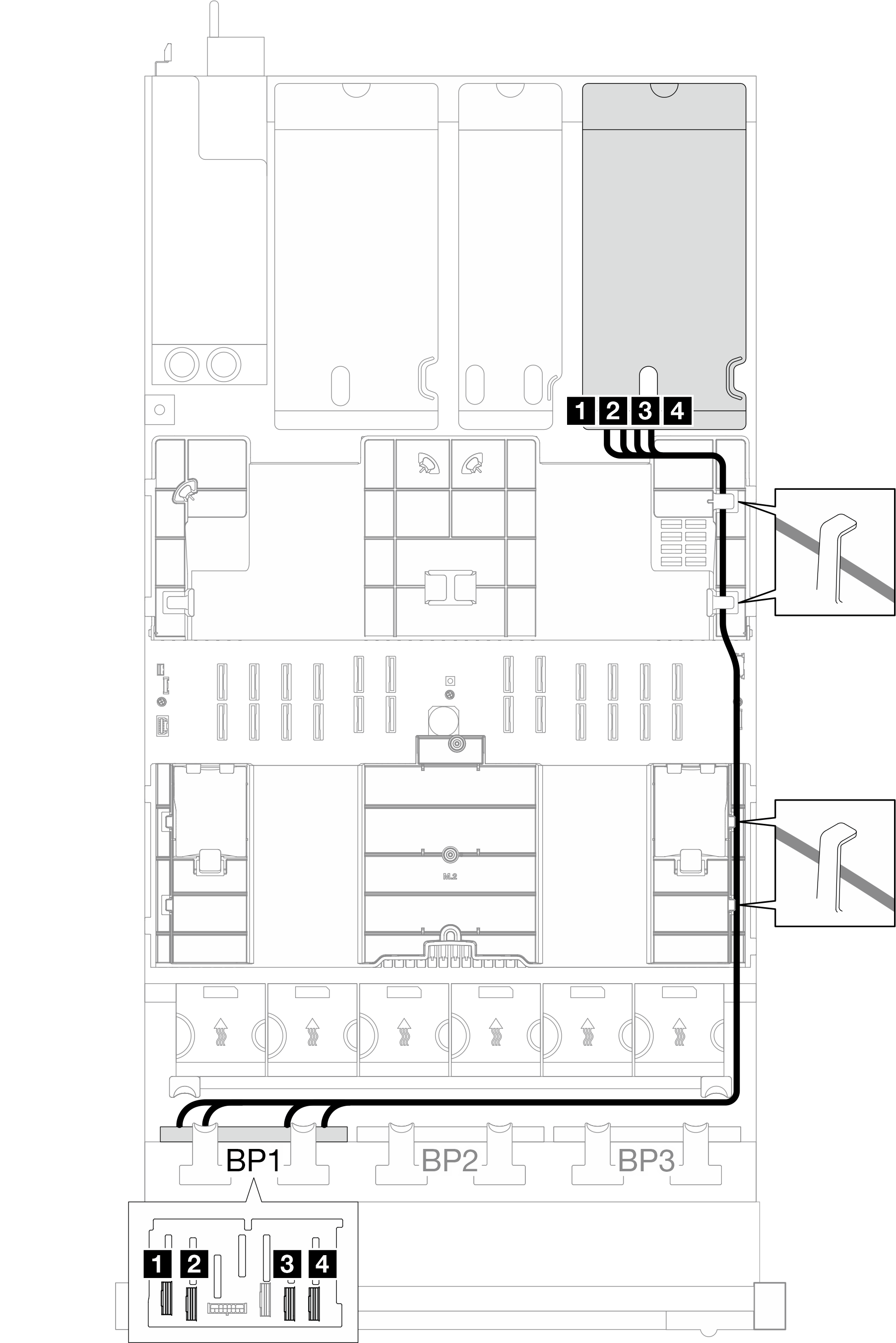

| NVMe 纜線佈線 - 背板 1 |
|---|
 |
| 纜線 | 從 | 到 | 纜線長度 |
|---|---|---|---|
| 1 | 背板 1：NVMe 0-1 | 主機板組件：NVMe 10 接頭 | 420 公釐 |
| 2 | 背板 1：NVMe 2-3 | 主機板組件：NVMe 9 接頭 | 420 公釐 |
| 3 | 背板 1：NVMe 4-5 | 主機板組件：NVMe 1 接頭 | 150 公釐 |
| 4 | 背板 1：NVMe 6-7 | 主機板組件：NVMe 2 接頭 | 150 公釐 |
8i/16i RAID/HBA 配接卡
根據 RAID/HBA 配接卡的位置，從下表中選取 SAS/SATA 纜線的對應佈線路徑。
| SAS/SATA 纜線佈線至 PCIe 擴充卡 1 | SAS/SATA 纜線佈線至 PCIe 擴充卡 2 |
|---|---|
 |  |
| SAS/SATA 纜線佈線至 PCIe 擴充卡 3 | |
 | |
| 纜線 | 從 | 到 |
|---|---|---|
| 1 | 背板 1：SAS/SATA | 8i/16i 配接卡：
|
| NVMe 纜線佈線 - 背板 1 |
|---|
|
| 纜線 | 從 | 到 | 纜線長度 |
|---|---|---|---|
| 1 | 背板 1：NVMe 0-1 | 主機板組件：NVMe 10 接頭 | 420 公釐 |
| 2 | 背板 1：NVMe 2-3 | 主機板組件：NVMe 9 接頭 | 420 公釐 |
| 3 | 背板 1：NVMe 4-5 | 主機板組件：NVMe 1 接頭 | 150 公釐 |
| 4 | 背板 1：NVMe 6-7 | 主機板組件：NVMe 2 接頭 | 150 公釐 |
8i/16i RAID 配接卡（三模式）
根據 RAID 配接卡的位置，從下表中選取 SAS/SATA 纜線的對應佈線路徑。
| SAS/SATA 纜線佈線至 PCIe 擴充卡 1 | SAS/SATA 纜線佈線至 PCIe 擴充卡 2 |
|---|---|
| |
| SAS/SATA 纜線佈線至 PCIe 擴充卡 3 | |
| |
| 纜線 | 從 | 到 |
|---|---|---|
| 1 | 背板 1：SAS/SATA | 8i/16i 配接卡：C0 |
32i RAID 配接卡
根據 RAID 配接卡的位置，從下表中選取 SAS/SATA 纜線的對應佈線路徑。
| SAS/SATA 纜線佈線至 PCIe 擴充卡 1 | SAS/SATA 纜線佈線至 PCIe 擴充卡 3 |
|---|---|
| |
| 纜線 | 從 | 到 |
|---|---|---|
| 1 | 背板 1：SAS/SATA | 32i 配接卡：C0 |
| NVMe 纜線佈線 - 背板 1 |
|---|
|
| 纜線 | 從 | 到 | 纜線長度 |
|---|---|---|---|
| 1 | 背板 1：NVMe 0-1 | 主機板組件：NVMe 10 接頭 | 420 公釐 |
| 2 | 背板 1：NVMe 2-3 | 主機板組件：NVMe 9 接頭 | 420 公釐 |
| 3 | 背板 1：NVMe 4-5 | 主機板組件：NVMe 1 接頭 | 150 公釐 |
| 4 | 背板 1：NVMe 6-7 | 主機板組件：NVMe 2 接頭 | 150 公釐 |
