1 объединительная панель AnyBay
В этом разделе приведены инструкции по прокладке кабелей для одной объединительной панели AnyBay.
Прим.
- Дополнительные сведения о прокладке кабелей питания см. в разделе Прокладка кабелей для объединительной панели 2,5-дюймовых дисков (модель сервера с тремя платами-адаптерами Riser PCIe).
- При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих или кабельных зажимов.
- Кабели необходимо выбрать в зависимости от поколения адаптеров RAID, которые планируется установить.
- Платы-адаптеры Riser PCIe 1 и 3 половинной длины
- Адаптеры RAID/HBA Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): кабель «Mini-SAS x4*2 – SlimSAS x8».
- Адаптеры RAID/HBA Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): кабель «SlimSAS x8 – SlimSAS x8».
- Платы-адаптеры Riser PCIe 1 и 3 полной длины
- Адаптеры RAID/HBA Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): кабель «SlimSAS x8 – SlimSAS x8».
- Плата-адаптер Riser PCIe 2 половинной длины
- Адаптеры RAID/HBA Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): кабель «Mini-SAS x4*2 – SlimSAS x8».
- Адаптеры RAID/HBA Gen4 (940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): кабель «SlimSAS x8 – SlimSAS x8».
- Платы-адаптеры Riser PCIe 1 и 3 половинной длины
Эта конфигурация содержит следующие сочетания контроллеров хранилищ:
Без адаптера RAID/HBA
Прим.
Если адаптеры RAID/HBA не установлены, объединительная панель AnyBay используется в качестве объединительной панели только NVMe.
| Прокладка кабелей NVMe — объединительная панель 1 |
|---|
 |
| Кабель | От | К | Длина кабеля |
|---|---|---|---|
| 1 | Объединительная панель 1: NVMe 0–1 | Блок материнской платы: разъем NVMe 10 | 420 мм |
| 2 | Объединительная панель 1: NVMe 2–3 | Блок материнской платы: разъем NVMe 9 | 420 мм |
| 3 | Объединительная панель 1: NVMe 4–5 | Блок материнской платы: разъем NVMe 1 | 150 мм |
| 4 | Объединительная панель 1: NVMe 6–7 | Блок материнской платы: разъем NVMe 2 | 150 мм |
Адаптер RAID/HBA 8i/16i

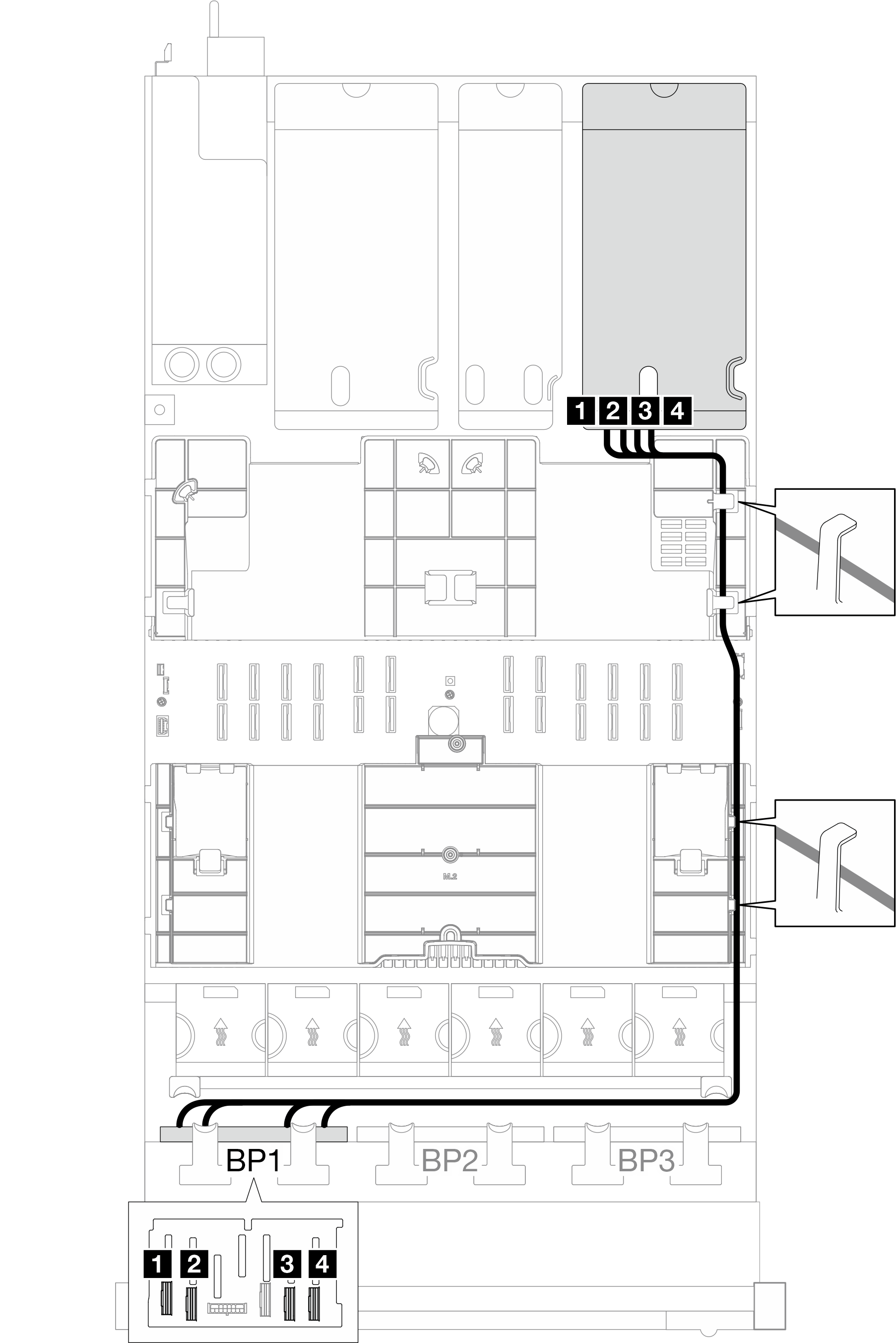

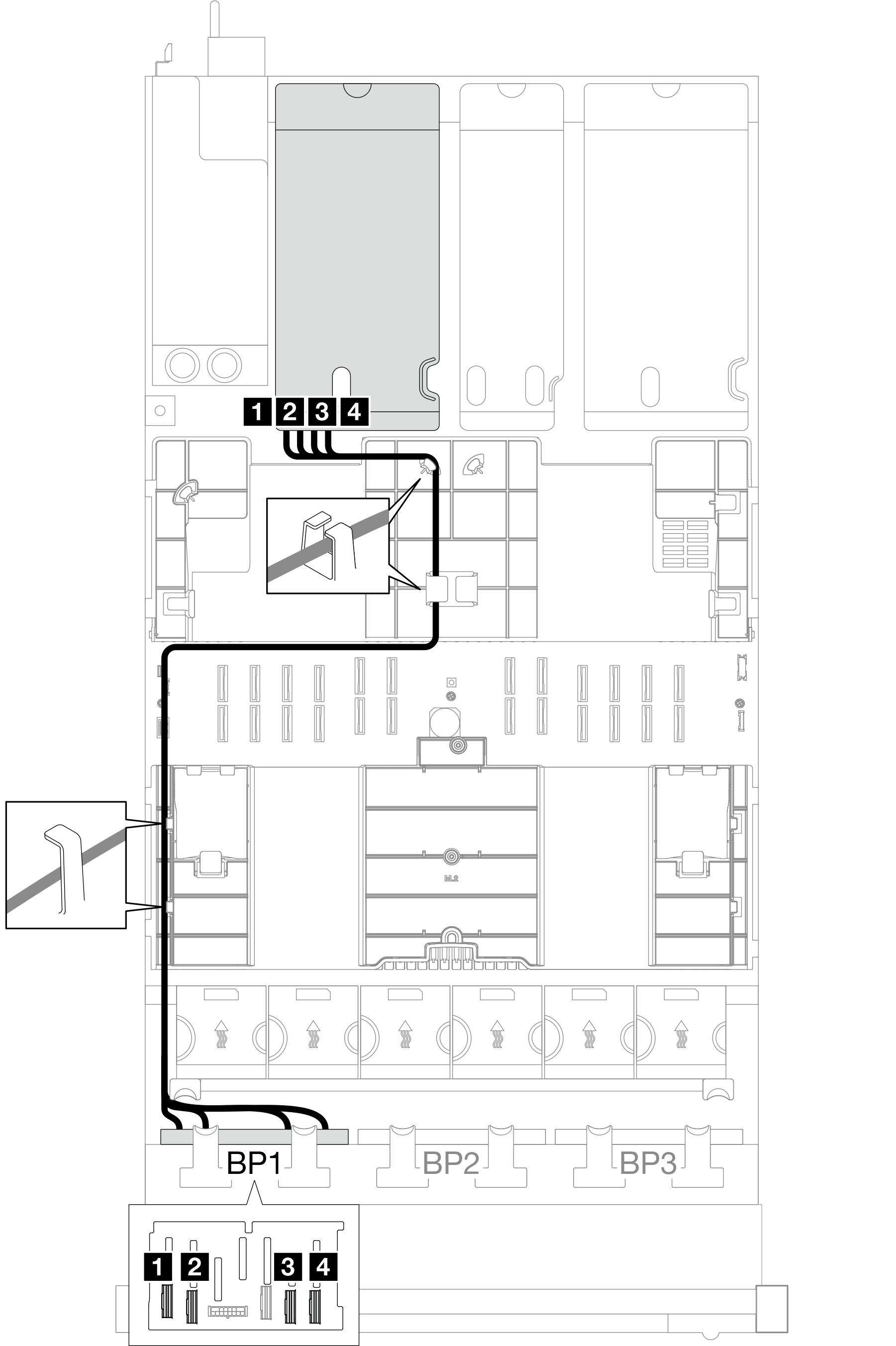

В зависимости от расположения адаптера RAID/HBA выберите соответствующий план прокладки кабелей SAS/SATA в следующей таблице.
| Прокладка кабелей SAS/SATA к плате-адаптеру Riser PCIe 1 | Прокладка кабелей SAS/SATA к плате-адаптеру Riser PCIe 2 |
|---|---|
 |  |
| Прокладка кабелей SAS/SATA к плате-адаптеру Riser PCIe 3 | |
 | |
| Кабель | От | К |
|---|---|---|
| 1 | Объединительная панель 1: SAS/SATA | Адаптер 8i/16i:
|
| Прокладка кабелей NVMe — объединительная панель 1 |
|---|
|
| Кабель | От | К | Длина кабеля |
|---|---|---|---|
| 1 | Объединительная панель 1: NVMe 0–1 | Блок материнской платы: разъем NVMe 10 | 420 мм |
| 2 | Объединительная панель 1: NVMe 2–3 | Блок материнской платы: разъем NVMe 9 | 420 мм |
| 3 | Объединительная панель 1: NVMe 4–5 | Блок материнской платы: разъем NVMe 1 | 150 мм |
| 4 | Объединительная панель 1: NVMe 6–7 | Блок материнской платы: разъем NVMe 2 | 150 мм |
Адаптер RAID 8i/16i (трехрежимный)
В зависимости от расположения адаптера RAID выберите соответствующий план прокладки кабелей SAS/SATA в следующей таблице.
| Прокладка кабелей SAS/SATA к плате-адаптеру Riser PCIe 1 | Прокладка кабелей SAS/SATA к плате-адаптеру Riser PCIe 2 |
|---|---|
| |
| Прокладка кабелей SAS/SATA к плате-адаптеру Riser PCIe 3 | |
| |
| Кабель | От | До |
|---|---|---|
| 1 | Объединительная панель 1: SAS/SATA | Адаптер 8i/16i: C0 |
Адаптер RAID 32i
В зависимости от расположения адаптера RAID выберите соответствующий план прокладки кабелей SAS/SATA в следующей таблице.
| Прокладка кабелей SAS/SATA к плате-адаптеру Riser PCIe 1 | Прокладка кабелей SAS/SATA к плате-адаптеру Riser PCIe 3 |
|---|---|
| |
| Кабель | От | К |
|---|---|---|
| 1 | Объединительная панель 1: SAS/SATA | Адаптер 32i: C0 |
| Прокладка кабелей NVMe — объединительная панель 1 |
|---|
|
| Кабель | От | К | Длина кабеля |
|---|---|---|---|
| 1 | Объединительная панель 1: NVMe 0–1 | Блок материнской платы: разъем NVMe 10 | 420 мм |
| 2 | Объединительная панель 1: NVMe 2–3 | Блок материнской платы: разъем NVMe 9 | 420 мм |
| 3 | Объединительная панель 1: NVMe 4–5 | Блок материнской платы: разъем NVMe 1 | 150 мм |
| 4 | Объединительная панель 1: NVMe 6–7 | Блок материнской платы: разъем NVMe 2 | 150 мм |
