1 fond de panier AnyBay

Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles pour un fond de panier AnyBay.

Remarque
  • Pour plus d’informations sur le cheminement des câbles d’alimentation, voir Cheminement des câbles du fond de panier d’unité 2,5 pouces (modèle de serveur avec trois cartes mezzanines PCIe).
  • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation.
  • Assurez-vous de choisir les câbles en fonction de la génération d’adaptateurs RAID que vous souhaitez installer :
    • Carte mezzanine PCIe HL 1 et 3 :
      • Adaptateurs HBA/RAID Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i) : câble Mini-SAS x4*2 vers SlimSAS x8
      • Adaptateurs HBA/RAID Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i) : câble SlimSAS x8 vers SlimSAS x8
    • Carte mezzanine PCIe FL 1 et 3 :
      • Adaptateurs HBA/RAID Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i) : câble SlimSAS x8 vers SlimSAS x8
    • Carte mezzanine PCIe HL 2 :
      • Adaptateurs HBA/RAID Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i) : câble Mini-SAS x4*2 vers SlimSAS x8
      • Adaptateurs HBA/RAID Gen4 (940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i) : câble SlimSAS x8 vers SlimSAS x8

Pas d’adaptateur HBA/RAID

Remarque
Lorsqu’aucun adaptateur HBA/RAID n’est installé, le fond de panier AnyBay est considéré comme un fond de panier NVMe pur.
Tableau 1. Cheminement des câbles NVMe

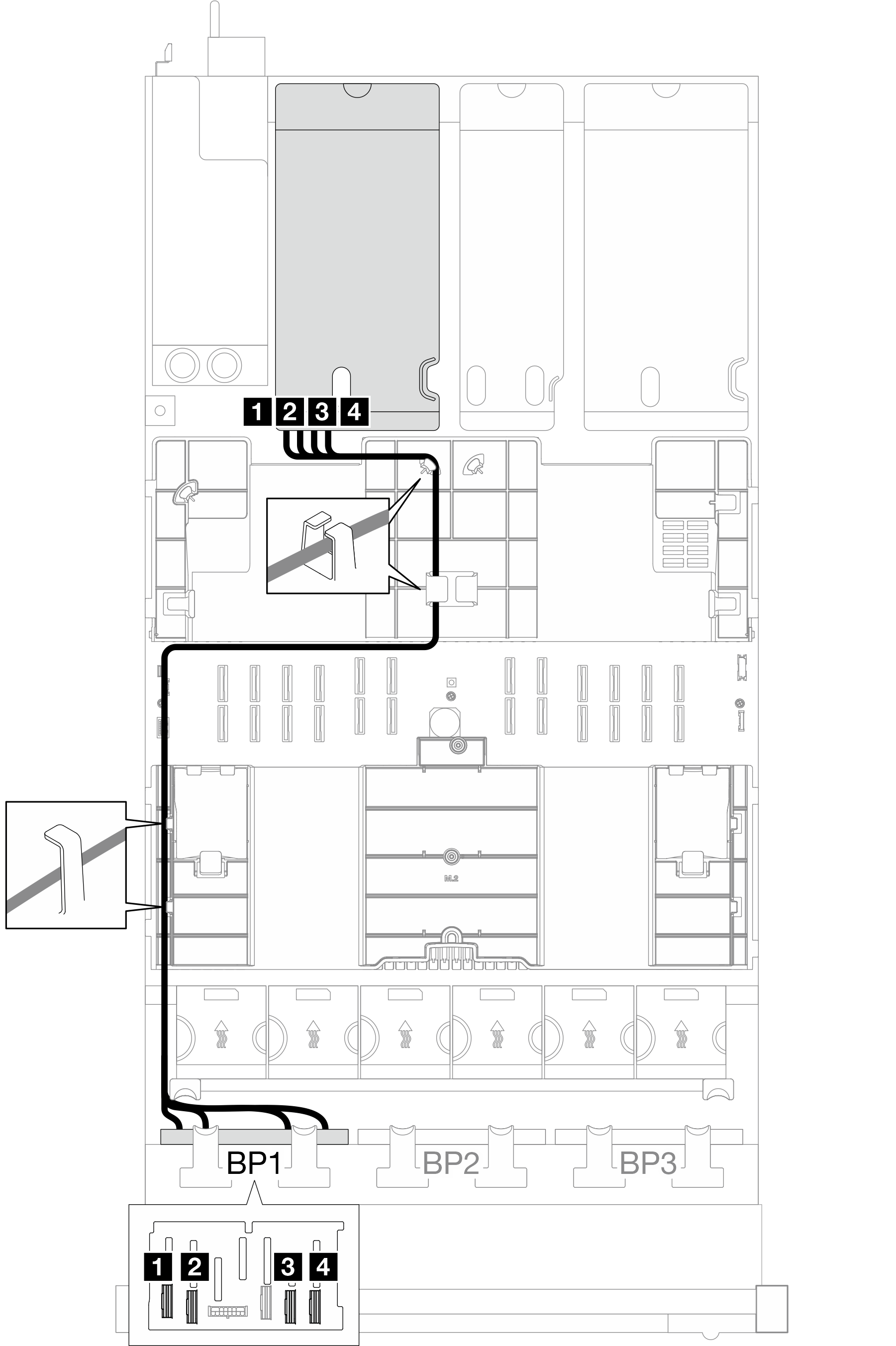

Cheminement des câbles NVMe - Fond de panier 1

NVMe cable routing - backplane 1
CâbleÀ partir deVersLongueur de câble
1Fond de panier 1 : NVMe 0-1Bloc carte mère : connecteur NVMe 10420 mm
2Fond de panier 1 : NVMe 2-3Bloc carte mère : connecteur NVMe 9420 mm
3Fond de panier 1 : NVMe 4-5Bloc carte mère : connecteur NVMe 1150 mm
4Fond de panier 1 : NVMe 6-7Bloc carte mère : connecteur NVMe 2150 mm

Adaptateur RAID/HBA 8i/16i

En fonction de l'emplacement de l'adaptateur RAID/HBA, sélectionnez le plan de cheminement du câble SAS/SATA correspondant dans le tableau suivant.

Tableau 2. Cheminement des câbles SAS/SATA
Cheminement des câbles SAS/SATA vers la carte mezzanine PCIe 1Cheminement des câbles SAS/SATA vers la carte mezzanine PCIe 2

SAS/SATA cable routing to PCIe riser 1

SAS/SATA cable routing to PCIe riser 2
Cheminement des câbles SAS/SATA vers la carte mezzanine PCIe 3

SAS/SATA cable routing to PCIe riser 3
CâbleÀ partir deVers
1Fond de panier 1 : SAS/SATAAdaptateurs 8i/16i :
  • Gen4 : C0
  • Gen3 : C0, C1
Tableau 3. Cheminement des câbles NVMe
Cheminement des câbles NVMe - Fond de panier 1

NVMe cable routing - backplane 1
CâbleÀ partir deVersLongueur de câble
1Fond de panier 1 : NVMe 0-1Bloc carte mère : connecteur NVMe 10420 mm
2Fond de panier 1 : NVMe 2-3Bloc carte mère : connecteur NVMe 9420 mm
3Fond de panier 1 : NVMe 4-5Bloc carte mère : connecteur NVMe 1150 mm
4Fond de panier 1 : NVMe 6-7Bloc carte mère : connecteur NVMe 2150 mm

Adaptateur RAID 8i/16i (Tri-mode)

En fonction de l'emplacement de l'adaptateur RAID, sélectionnez le plan de cheminement du câble SAS/SATA correspondant dans le tableau suivant.

Tableau 4. Cheminement des câbles SAS/SATA
Cheminement des câbles SAS/SATA vers la carte mezzanine PCIe 1Cheminement des câbles SAS/SATA vers la carte mezzanine PCIe 2

SAS/SATA cable routing to PCIe riser 1

SAS/SATA cable routing to PCIe riser 2
Cheminement des câbles SAS/SATA vers la carte mezzanine PCIe 3

SAS/SATA cable routing to PCIe riser 3
CâbleÀ partir deVers
1Fond de panier 1 : SAS/SATAAdaptateur 8i/16i : C0

Adaptateur RAID 32i

En fonction de l'emplacement de l'adaptateur RAID, sélectionnez le plan de cheminement du câble SAS/SATA correspondant dans le tableau suivant.

Tableau 5. Cheminement des câbles SAS/SATA
Cheminement des câbles SAS/SATA vers la carte mezzanine PCIe 1Cheminement des câbles SAS/SATA vers la carte mezzanine PCIe 3

SAS/SATA cable routing to PCIe riser 1

SAS/SATA cable routing to PCIe riser 3
CâbleÀ partir deVers
1Fond de panier 1 : SAS/SATAAdaptateur 32i : C0
Tableau 6. Cheminement des câbles NVMe
Cheminement des câbles NVMe - Fond de panier 1

NVMe cable routing - backplane 1
CâbleÀ partir deVersLongueur de câble
1Fond de panier 1 : NVMe 0-1Bloc carte mère : connecteur NVMe 10420 mm
2Fond de panier 1 : NVMe 2-3Bloc carte mère : connecteur NVMe 9420 mm
3Fond de panier 1 : NVMe 4-5Bloc carte mère : connecteur NVMe 1150 mm
4Fond de panier 1 : NVMe 6-7Bloc carte mère : connecteur NVMe 2150 mm

Adaptateur RAID 32i (x4 NVMe)

En fonction de l'emplacement de l'adaptateur RAID, sélectionnez le plan de cheminement correspondant dans le tableau suivant.

Tableau 7. Cheminement des câbles NVMe
Cheminement des câbles NVMe vers la carte mezzanine PCIe 1Cheminement des câbles NVMe vers la carte mezzanine PCIe 3

NVMe cable routing to PCIe riser 1

NVMe cable routing to PCIe riser 3
CâbleÀ partir deVers
1Fond de panier 1 : NVMe 0-1Adaptateur 32i : C0
2Fond de panier 1 : NVMe 2-3Adaptateur 32i : C1
3Fond de panier 1 : NVMe 4-5Adaptateur 32i : C2
4Fond de panier 1 : NVMe 6-7Adaptateur 32i : C3
