1 x AnyBay バックプレーン
1 個の AnyBay バックプレーンのケーブル配線の方法については、このセクションの手順に従ってください。
注
- 電源ケーブル配線について詳しくは、2.5 型ドライブ・バックプレーンのケーブル配線 (3 個の PCIe ライザーを搭載したサーバー・モデル)を参照してください。
- ケーブルを配線するときは、ケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
- 必ず、取り付ける予定の RAID アダプターの世代に基づいてケーブルを選択してください。
- HL PCIe ライザー 1 および 3:
- Gen3 RAID/HBA アダプター (9350-16i、4350-16i、9350-8i、5350-8i、4350-8i): Mini-SAS x4*2 - SlimSAS x8 ケーブル
- Gen4 RAID/HBA アダプター (940-32i、940-16i、540-16i、440-16i、940-8i、540-8i、440-8i): SlimSAS x8 - SlimSAS x8 ケーブル
- FL PCIe ライザー 1 および 3:
- Gen4 RAID/HBA アダプター (940-32i、940-16i、540-16i、440-16i、940-8i、540-8i、440-8i): SlimSAS x8 - SlimSAS x8 ケーブル
- HL PCIe ライザー 2:
- Gen3 RAID/HBA アダプター (9350-16i、4350-16i、9350-8i、5350-8i、4350-8i): Mini-SAS x4*2 - SlimSAS x8 ケーブル
- Gen4 RAID/HBA アダプター (940-16i、540-16i、440-16i、940-8i、540-8i、440-8i): SlimSAS x8 - SlimSAS x8 ケーブル
- HL PCIe ライザー 1 および 3:
この構成には、次のストレージ・コントローラー・コンポーネントが含まれています。
RAID/HBA アダプターなし
注
AnyBay バックプレーンは、RAID/HBA アダプターが取り付けられていない場合、純正 NVMe バックプレーンとして使用されます。

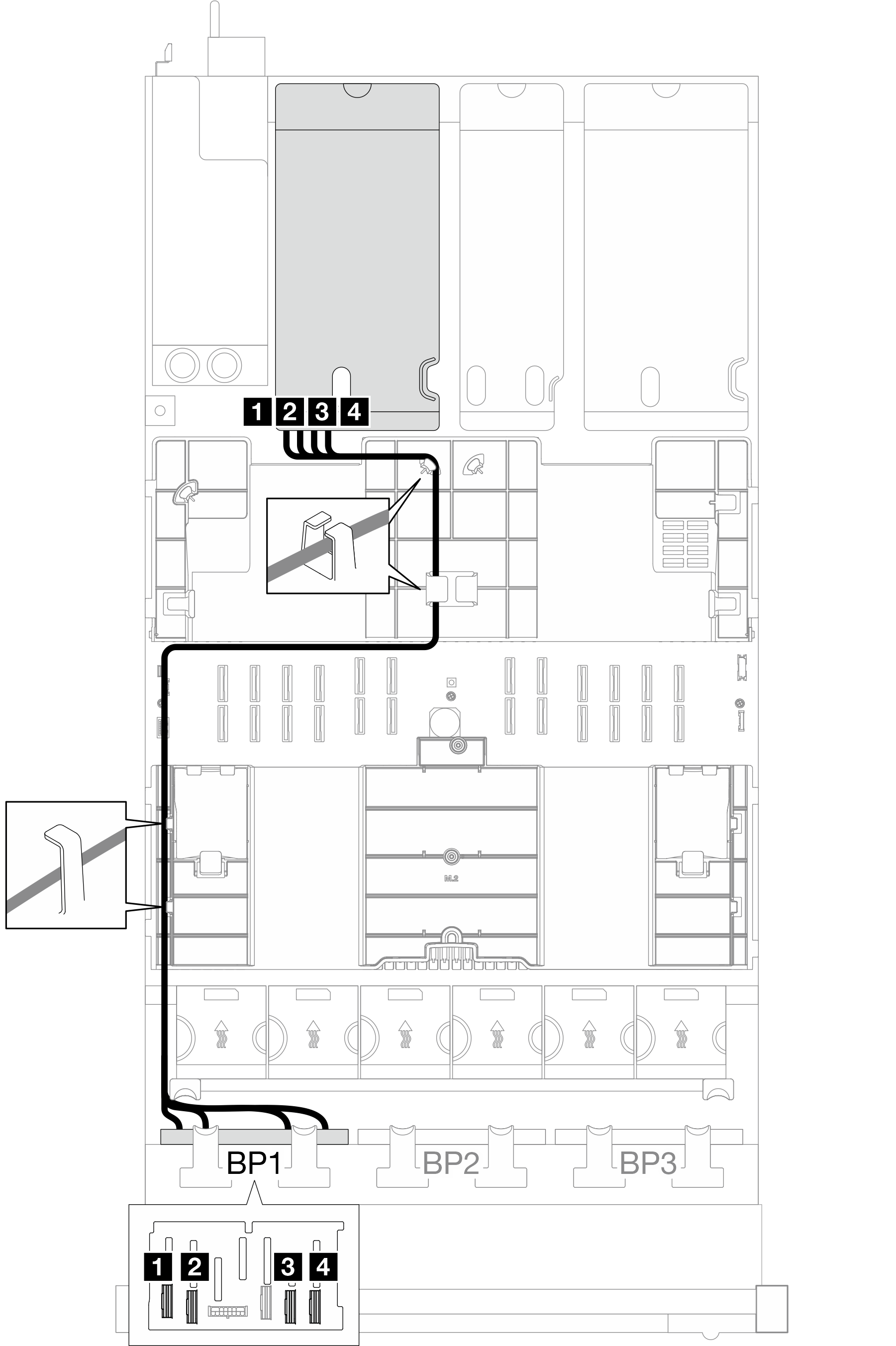

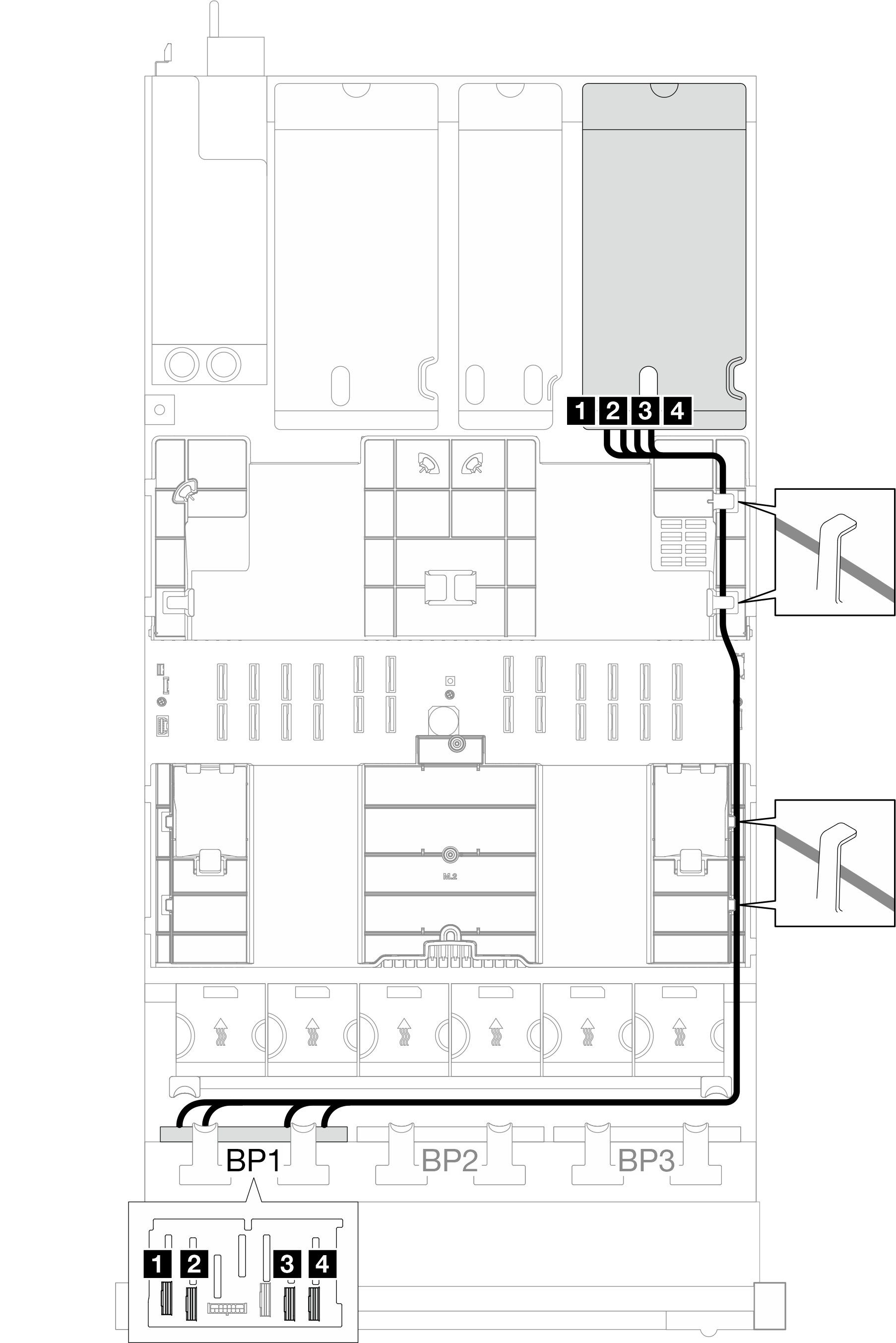

| NVMe のケーブル配線 - バックプレーン 1 |
|---|
 |
| ケーブル | 始点 | 終点 | ケーブルの長さ |
|---|---|---|---|
| 1 | バックプレーン 1: NVMe 0 ～ 1 | システム・ボード・アセンブリー: NVMe 10 コネクター | 420 mm |
| 2 | バックプレーン 1: NVMe 2 ～ 3 | システム・ボード・アセンブリー: NVMe 9 コネクター | 420 mm |
| 3 | バックプレーン 1: NVMe 4 ～ 5 | システム・ボード・アセンブリー: NVMe 1 コネクター | 150 mm |
| 4 | バックプレーン 1: NVMe 6 ～ 7 | システム・ボード・アセンブリー: NVMe 2 コネクター | 150 mm |
8i/16i RAID/HBA アダプター
RAID/HBA アダプターの場所に基づいて、次の表から SAS/SATA ケーブル用の対応する配線パスを選択します。
| PCIe ライザー 1 への SAS/SATA ケーブル配線 | PCIe ライザー 2 への SAS/SATA ケーブル配線 |
|---|---|
 |  |
| PCIe ライザー 3 への SAS/SATA ケーブル配線 | |
 | |
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | バックプレーン 1: SAS/SATA | 8i/16i アダプター:
|
| NVMe のケーブル配線 - バックプレーン 1 |
|---|
|
| ケーブル | 始点 | 終点 | ケーブルの長さ |
|---|---|---|---|
| 1 | バックプレーン 1: NVMe 0 ～ 1 | システム・ボード・アセンブリー: NVMe 10 コネクター | 420 mm |
| 2 | バックプレーン 1: NVMe 2 ～ 3 | システム・ボード・アセンブリー: NVMe 9 コネクター | 420 mm |
| 3 | バックプレーン 1: NVMe 4 ～ 5 | システム・ボード・アセンブリー: NVMe 1 コネクター | 150 mm |
| 4 | バックプレーン 1: NVMe 6 ～ 7 | システム・ボード・アセンブリー: NVMe 2 コネクター | 150 mm |
8i/16i RAID アダプター (トライモード)
RAID アダプターの場所に基づいて、次の表から SAS/SATA ケーブル用の対応する配線パスを選択します。
| PCIe ライザー 1 への SAS/SATA ケーブル配線 | PCIe ライザー 2 への SAS/SATA ケーブル配線 |
|---|---|
| |
| PCIe ライザー 3 への SAS/SATA ケーブル配線 | |
| |
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | バックプレーン 1: SAS/SATA | 8i/16i アダプター: C0 |
32i RAID アダプター
RAID アダプターの場所に基づいて、次の表から SAS/SATA ケーブル用の対応する配線パスを選択します。
| PCIe ライザー 1 への SAS/SATA ケーブル配線 | PCIe ライザー 3 への SAS/SATA ケーブル配線 |
|---|---|
| |
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | バックプレーン 1: SAS/SATA | 32i アダプター: C0 |
| NVMe のケーブル配線 - バックプレーン 1 |
|---|
|
| ケーブル | 始点 | 終点 | ケーブルの長さ |
|---|---|---|---|
| 1 | バックプレーン 1: NVMe 0 ～ 1 | システム・ボード・アセンブリー: NVMe 10 コネクター | 420 mm |
| 2 | バックプレーン 1: NVMe 2 ～ 3 | システム・ボード・アセンブリー: NVMe 9 コネクター | 420 mm |
| 3 | バックプレーン 1: NVMe 4 ～ 5 | システム・ボード・アセンブリー: NVMe 1 コネクター | 150 mm |
| 4 | バックプレーン 1: NVMe 6 ～ 7 | システム・ボード・アセンブリー: NVMe 2 コネクター | 150 mm |
