1 backplane AnyBay
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos para um backplane AnyBay.
Nota
- Para obter mais informações sobre o roteamento de cabos de alimentação, consulte Roteamento de cabos do painel traseiro da unidade de 2,5 polegadas (modelo de servidor com três placas riser PCIe).
- Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos e presilhas de cabos.
- Escolha os cabos com base na geração de adaptadores RAID que você pretende instalar:
- Placa riser PCIe HL 1 e 3:
- Adaptadores RAID/HBA Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): cabo Mini-SAS x4*2 para SlimSAS x8
- Adaptadores RAID/HBA Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cabo SlimSAS x8 para SlimSAS x8
- Placa riser PCIe FL 1 e 3:
- Adaptadores RAID/HBA Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cabo SlimSAS x8 para SlimSAS x8
- Placa riser PCIe HL 2:
- Adaptadores RAID/HBA Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): cabo Mini-SAS x4*2 para SlimSAS x8
- Adaptadores RAID/HBA Gen4 (940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cabo SlimSAS x8 para SlimSAS x8
- Placa riser PCIe HL 1 e 3:
Essa configuração contém as seguintes combinações de controlador de armazenamento:
Nenhum adaptador RAID/HBA
Nota
O backplane AnyBay é usado como um backplane NVMe puro quando nenhum adaptador RAID/HBA está instalado.

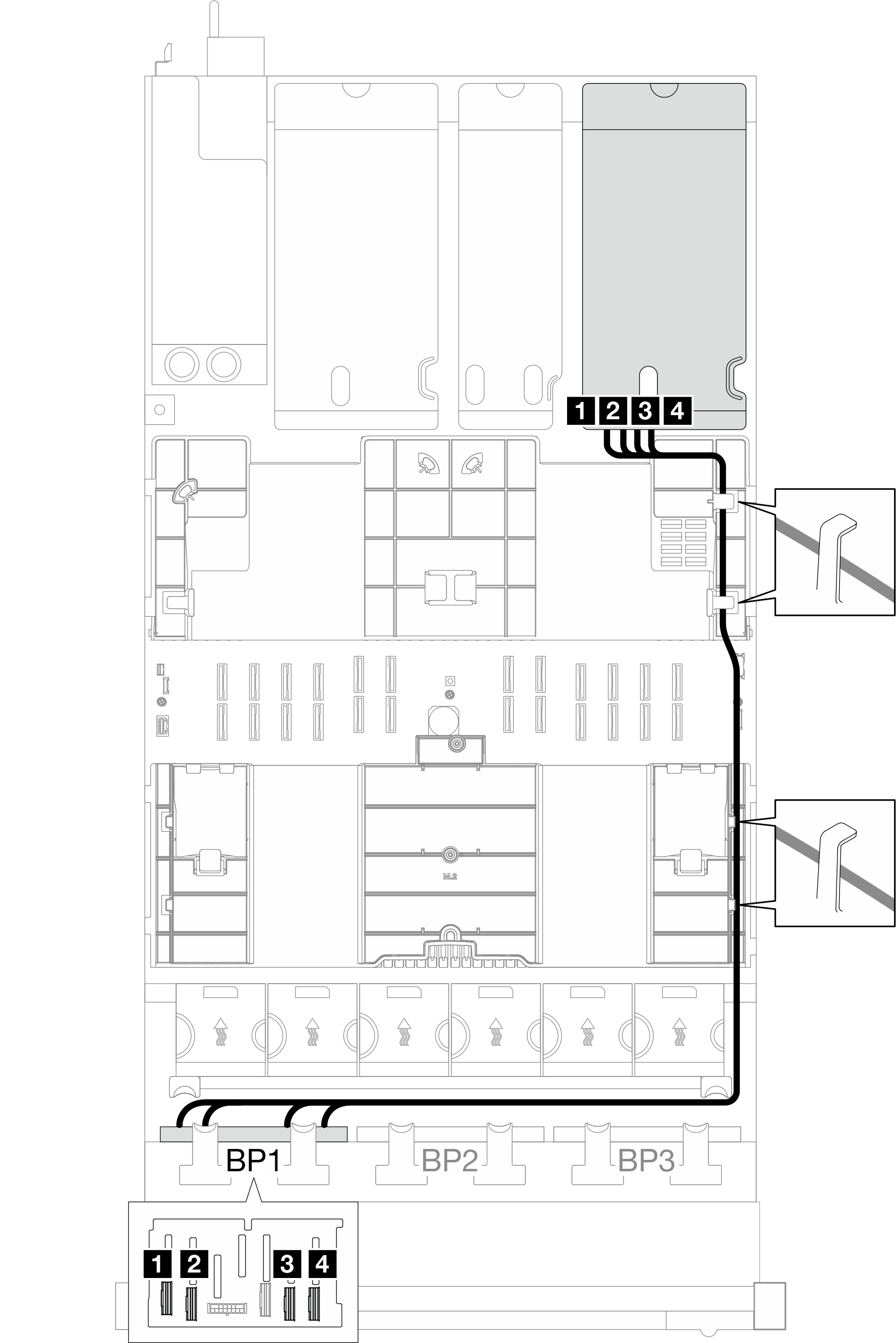

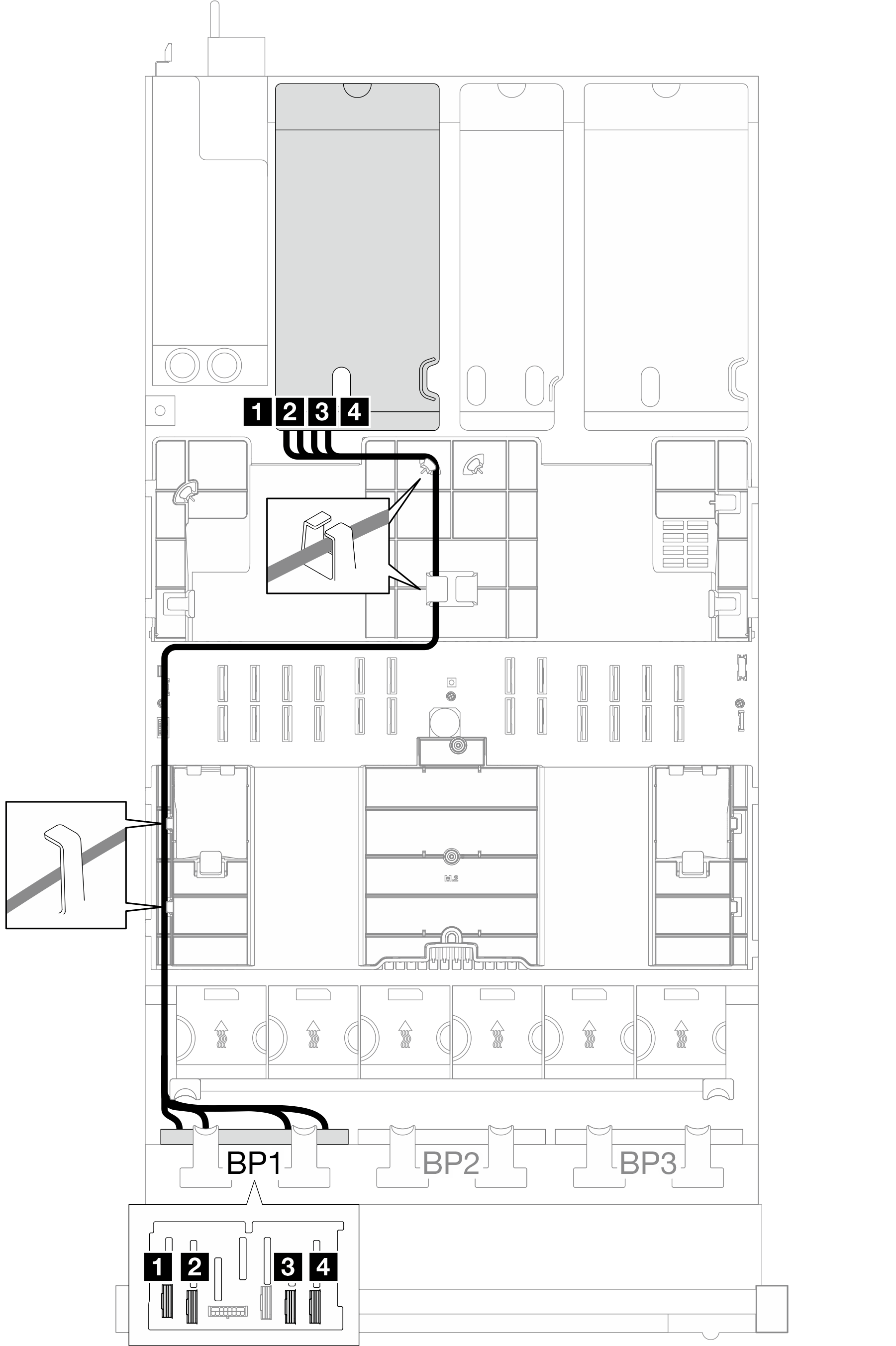

| Roteamento de cabos NVMe - backplane 1 |
|---|
 |
| Cabo | De | Para | Comprimento do cabo |
|---|---|---|---|
| 1 | Backplane 1: NVMe 0-1 | Conjunto de placa-mãe: conector NVMe 10 | 420 mm |
| 2 | Backplane 1: NVMe 2-3 | Conjunto de placa-mãe: conector NVMe 9 | 420 mm |
| 3 | Backplane 1: NVMe 4-5 | Conjunto de placa-mãe: conector NVMe 1 | 150 mm |
| 4 | Backplane 1: NVMe 6-7 | Conjunto de placa-mãe: conector NVMe 2 | 150 mm |
Adaptador RAID/HBA 8i/16i
Com base na localização do adaptador RAID/HBA, selecione o caminho de roteamento correspondente para o cabo SAS/SATA na tabela a seguir.
| Roteamento de cabos SAS/SATA para placa riser PCIe 1 | Roteamento de cabos SAS/SATA para placa riser PCIe 2 |
|---|---|
 |  |
| Roteamento de cabos SAS/SATA para placa riser PCIe 3 | |
 | |
| Cabo | De | Para |
|---|---|---|
| 1 | Backplane 1: SAS/SATA | Adaptador 8i/16i:
|
| Roteamento de cabos NVMe - backplane 1 |
|---|
|
| Cabo | De | Para | Comprimento do cabo |
|---|---|---|---|
| 1 | Backplane 1: NVMe 0-1 | Conjunto de placa-mãe: conector NVMe 10 | 420 mm |
| 2 | Backplane 1: NVMe 2-3 | Conjunto de placa-mãe: conector NVMe 9 | 420 mm |
| 3 | Backplane 1: NVMe 4-5 | Conjunto de placa-mãe: conector NVMe 1 | 150 mm |
| 4 | Backplane 1: NVMe 6-7 | Conjunto de placa-mãe: conector NVMe 2 | 150 mm |
Adaptador RAID 8i/16i (modo triplo)
Com base na localização do adaptador RAID, selecione o caminho de roteamento correspondente para o cabo SAS/SATA na tabela a seguir.
| Roteamento de cabos SAS/SATA para placa riser PCIe 1 | Roteamento de cabos SAS/SATA para placa riser PCIe 2 |
|---|---|
| |
| Roteamento de cabos SAS/SATA para placa riser PCIe 3 | |
| |
| Cabo | De | Para |
|---|---|---|
| 1 | Backplane 1: SAS/SATA | Adaptador 8i/16i: C0 |
Adaptador RAID 32i
Com base na localização do adaptador RAID, selecione o caminho de roteamento correspondente para o cabo SAS/SATA na tabela a seguir.
| Roteamento de cabos SAS/SATA para placa riser PCIe 1 | Roteamento de cabos SAS/SATA para placa riser PCIe 3 |
|---|---|
| |
| Cabo | De | Para |
|---|---|---|
| 1 | Backplane 1: SAS/SATA | Adaptador 32i: C0 |
| Roteamento de cabos NVMe - backplane 1 |
|---|
|
| Cabo | De | Para | Comprimento do cabo |
|---|---|---|---|
| 1 | Backplane 1: NVMe 0-1 | Conjunto de placa-mãe: conector NVMe 10 | 420 mm |
| 2 | Backplane 1: NVMe 2-3 | Conjunto de placa-mãe: conector NVMe 9 | 420 mm |
| 3 | Backplane 1: NVMe 4-5 | Conjunto de placa-mãe: conector NVMe 1 | 150 mm |
| 4 | Backplane 1: NVMe 6-7 | Conjunto de placa-mãe: conector NVMe 2 | 150 mm |
