1 x AnyBay 백플레인
이 섹션의 지침에 따라 AnyBay 백플레인 1개의 케이블 배선 방법을 알아보십시오.
주
- 전원 케이블 배선에 대한 자세한 정보는 2.5인치 드라이브 백플레인 케이블 배선(PCIe 라이저 3개가 지원되는 서버 모델)의 내용을 참조하십시오.
- 케이블을 배선할 때 모든 케이블이 케이블 가이드 및 케이블 클립을 통과하여 올바르게 배선되었는지 확인하십시오.
- 설치하려는 RAID 어댑터의 세대에 따라 다음과 같이 케이블을 선택해야 합니다.
- HL PCIe 라이저 1 및 3:
- Gen3 RAID/HBA 어댑터(9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): Mini-SAS x4*2 - SlimSAS x8 케이블
- Gen4 RAID/HBA 어댑터(940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): SlimSAS x8 - SlimSAS x8 케이블
- FL PCIe 라이저 1 및 3:
- Gen4 RAID/HBA 어댑터(940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): SlimSAS x8 - SlimSAS x8 케이블
- HL PCIe 라이저 2:
- Gen3 RAID/HBA 어댑터(9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): Mini-SAS x4*2 - SlimSAS x8 케이블
- Gen4 RAID/HBA 어댑터(940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): SlimSAS x8 - SlimSAS x8 케이블
- HL PCIe 라이저 1 및 3:
이 구성은 다음 스토리지 컨트롤러 조합을 포함합니다.
RAID/HBA 어댑터 없음
주
RAID/HBA 어댑터가 설치되지 않은 경우 AnyBay 백플레인은 순수 NVMe 백플레인으로 사용됩니다.
| NVMe 케이블 배선 - 백플레인 1 |
|---|
 |
| 케이블 | 시작 | 끝 | 케이블 길이 |
|---|---|---|---|
| 1 | 백플레인 1: NVMe 0-1 | 시스템 보드 어셈블리: NVMe 10 커넥터 | 420mm |
| 2 | 백플레인 1: NVMe 2-3 | 시스템 보드 어셈블리: NVMe 9 커넥터 | 420mm |
| 3 | 백플레인 1: NVMe 4-5 | 시스템 보드 어셈블리: NVMe 1 커넥터 | 150mm |
| 4 | 백플레인 1: NVMe 6-7 | 시스템 보드 어셈블리: NVMe 2 커넥터 | 150mm |
8i/16i RAID/HBA 어댑터
RAID/HBA 어댑터의 위치에 따라 다음 표에서 SAS/SATA 케이블의 해당 배선 경로를 선택하십시오.
| PCIe 라이저 1에 대한 SAS/SATA 케이블 배선 | PCIe 라이저 2에 대한 SAS/SATA 케이블 배선 |
|---|---|
 |  |
| PCIe 라이저 3에 대한 SAS/SATA 케이블 배선 | |
 | |
| 케이블 | 시작 | 끝 |
|---|---|---|
| 1 | 백플레인 1: SAS/SATA | 8i/16i 어댑터:
|
| NVMe 케이블 배선 - 백플레인 1 |
|---|
|
| 케이블 | 시작 | 끝 | 케이블 길이 |
|---|---|---|---|
| 1 | 백플레인 1: NVMe 0-1 | 시스템 보드 어셈블리: NVMe 10 커넥터 | 420mm |
| 2 | 백플레인 1: NVMe 2-3 | 시스템 보드 어셈블리: NVMe 9 커넥터 | 420mm |
| 3 | 백플레인 1: NVMe 4-5 | 시스템 보드 어셈블리: NVMe 1 커넥터 | 150mm |
| 4 | 백플레인 1: NVMe 6-7 | 시스템 보드 어셈블리: NVMe 2 커넥터 | 150mm |
8i/16i RAID 어댑터(트라이모드)
RAID 어댑터의 위치에 따라 다음 표에서 SAS/SATA 케이블의 해당 배선 경로를 선택하십시오.

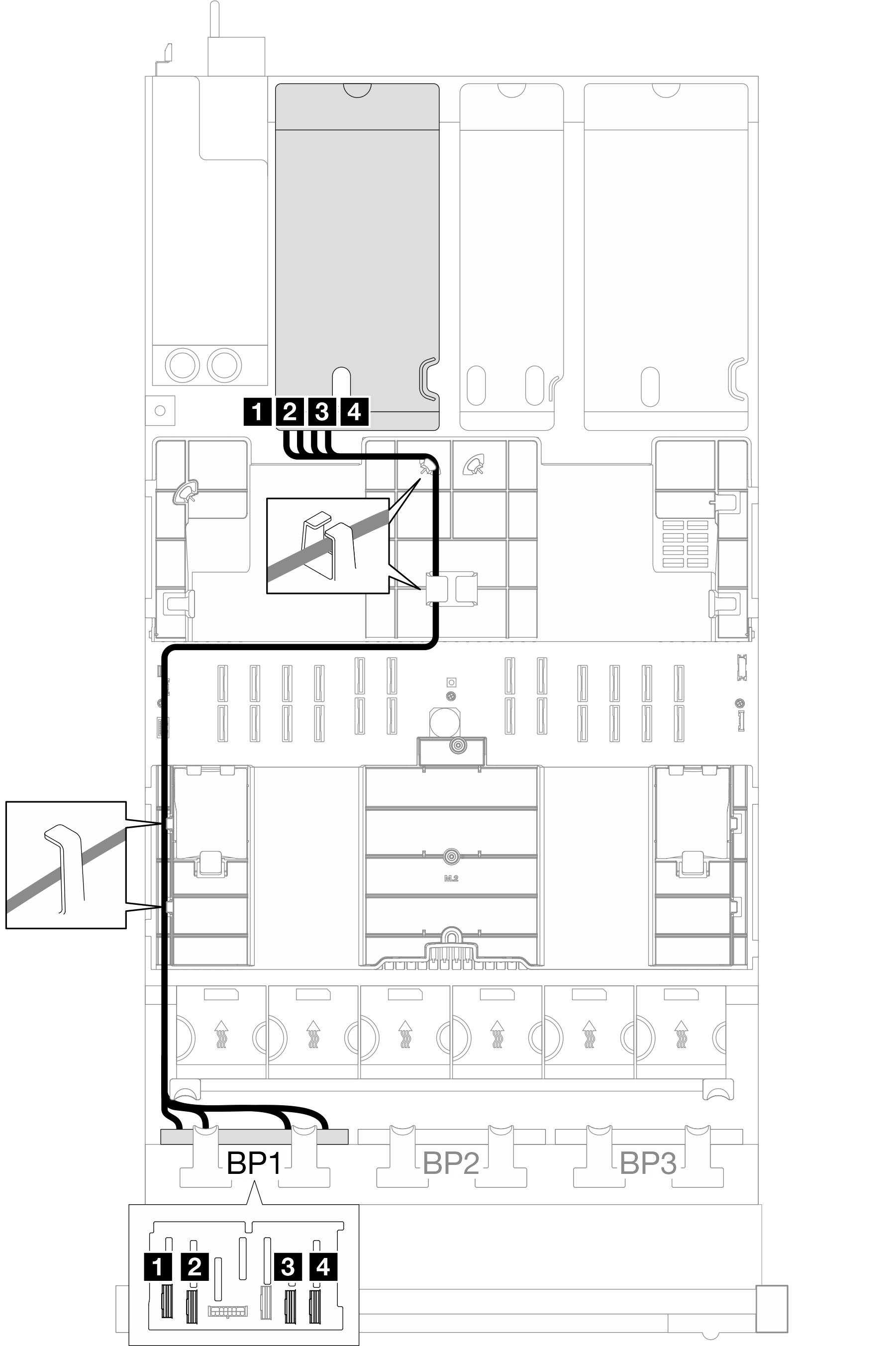

| PCIe 라이저 1에 대한 SAS/SATA 케이블 배선 | PCIe 라이저 2에 대한 SAS/SATA 케이블 배선 |
|---|---|
| |
| PCIe 라이저 3에 대한 SAS/SATA 케이블 배선 | |
| |
| 케이블 | 시작 | 끝 |
|---|---|---|
| 1 | 백플레인 1: SAS/SATA | 8i/16i 어댑터: C0 |
32i RAID 어댑터

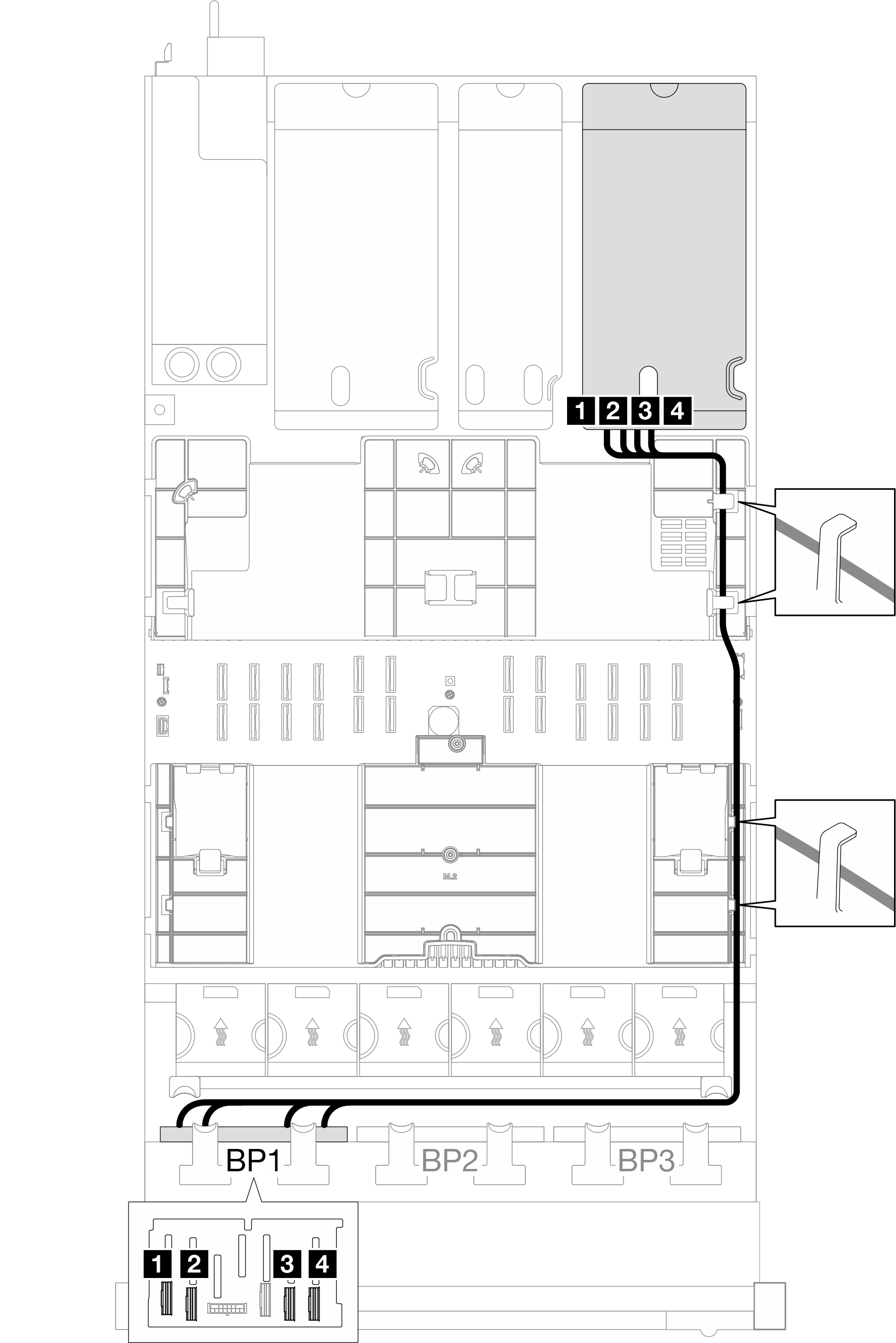

RAID 어댑터의 위치에 따라 다음 표에서 SAS/SATA 케이블의 해당 배선 경로를 선택하십시오.
| PCIe 라이저 1에 대한 SAS/SATA 케이블 배선 | PCIe 라이저 3에 대한 SAS/SATA 케이블 배선 |
|---|---|
| |
| 케이블 | 시작 | 끝 |
|---|---|---|
| 1 | 백플레인 1: SAS/SATA | 32i 어댑터: C0 |
| NVMe 케이블 배선 - 백플레인 1 |
|---|
|
| 케이블 | 시작 | 끝 | 케이블 길이 |
|---|---|---|---|
| 1 | 백플레인 1: NVMe 0-1 | 시스템 보드 어셈블리: NVMe 10 커넥터 | 420mm |
| 2 | 백플레인 1: NVMe 2-3 | 시스템 보드 어셈블리: NVMe 9 커넥터 | 420mm |
| 3 | 백플레인 1: NVMe 4-5 | 시스템 보드 어셈블리: NVMe 1 커넥터 | 150mm |
| 4 | 백플레인 1: NVMe 6-7 | 시스템 보드 어셈블리: NVMe 2 커넥터 | 150mm |
