1 x แบ็คเพลน AnyBay

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับแบ็คเพลน AnyBay หนึ่งชุด

หมายเหตุ
  • ดูข้อมูลเพิ่มเติมเกี่ยวกับการเดินสายไฟได้ที่ การเดินสายเคเบิลของไดรฟ์แบ็คเพลนขนาด 2.5 นิ้ว (รุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สามตัว)
  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสาย
  • ตรวจสอบให้แน่ใจว่าได้เลือกสายตามรุ่นของอะแดปเตอร์ RAID ที่คุณวางแผนที่จะติดตั้ง
    • ตัวยก HL PCIe 1 และ 3:
      • อะแดปเตอร์ Gen3 RAID/HBA (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): สาย Mini-SAS x4*2 ถึง SlimSAS x8
      • อะแดปเตอร์ Gen4 RAID/HBA (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): สาย SlimSAS x8 ถึง SlimSAS x8
    • ตัวยก FL PCIe 1 และ 3:
      • อะแดปเตอร์ Gen4 RAID/HBA (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): สาย SlimSAS x8 ถึง SlimSAS x8
    • ตัวยก HL PCIe 2:
      • อะแดปเตอร์ Gen3 RAID/HBA (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): สาย Mini-SAS x4*2 ถึง SlimSAS x8
      • อะแดปเตอร์ Gen4 RAID/HBA (940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): สาย SlimSAS x8 ถึง SlimSAS x8
การกำหนดค่านี้มีตัวควบคุมที่จัดเก็บข้อมูลต่างๆ ต่อไปนี้:

ไม่มีอะแดปเตอร์ RAID/HBA

หมายเหตุ
แบ็คเพลน AnyBay ใช้เป็นแบ็คเพลน NVMe เท่านั้น เมื่อไม่ได้ติดตั้งอะแดปเตอร์ RAID/HBA
ตารางที่ 1. การเดินสาย NVMe

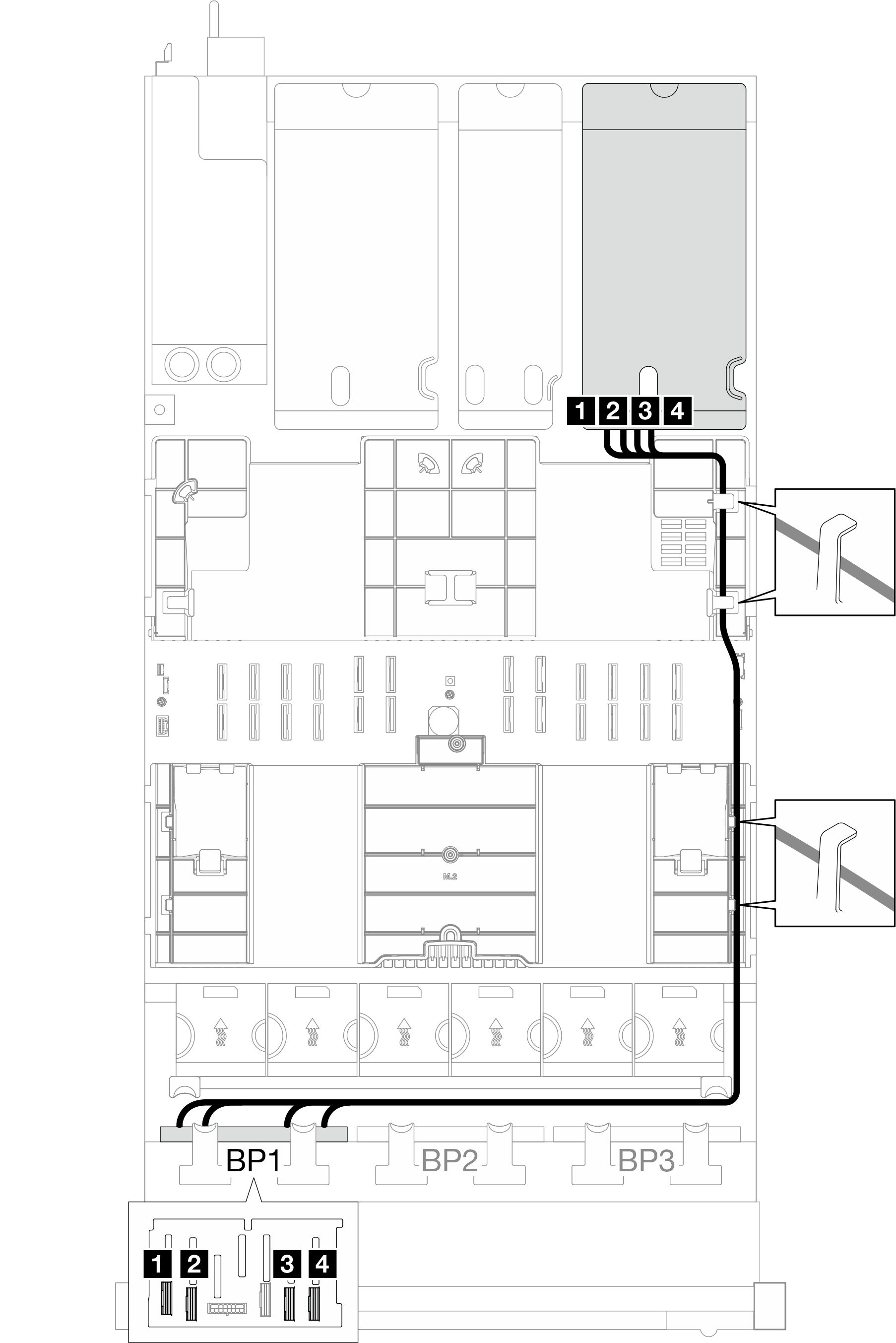

การเดินสาย NVMe - แบ็คเพลน 1

NVMe cable routing - backplane 1
สายจากไปยังความยาวสาย
1แบ็คเพลน 1: NVMe 0-1ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 10420 มม.
2แบ็คเพลน 1: NVMe 2-3ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 9420 มม.
3แบ็คเพลน 1: NVMe 4-5ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 1150 มม.
4แบ็คเพลน 1: NVMe 6-7ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 2150 มม.

อะแดปเตอร์ 8i/16i RAID/HBA

เลือกเส้นทางการเดินสายที่เกี่ยวข้องสำหรับสาย SAS/SATA จากตารางต่อไปนี้ โดยขึ้นอยู่กับตำแหน่งของอะแดปเตอร์ RAID/HBA

ตารางที่ 2. การเดินสาย SAS/SATA
การเดินสาย SAS/SATA ไปยังตัวยก PCIe 1การเดินสาย SAS/SATA ไปยังตัวยก PCIe 2

SAS/SATA cable routing to PCIe riser 1

SAS/SATA cable routing to PCIe riser 2
การเดินสาย SAS/SATA ไปยังตัวยก PCIe 3

SAS/SATA cable routing to PCIe riser 3
สายจากไปยัง
1แบ็คเพลน 1: SAS/SATAอะแดปเตอร์ 8i/16i:
  • Gen4: C0
  • Gen3: C0, C1
ตารางที่ 3. การเดินสาย NVMe
การเดินสาย NVMe - แบ็คเพลน 1

NVMe cable routing - backplane 1
สายจากไปยังความยาวสาย
1แบ็คเพลน 1: NVMe 0-1ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 10420 มม.
2แบ็คเพลน 1: NVMe 2-3ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 9420 มม.
3แบ็คเพลน 1: NVMe 4-5ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 1150 มม.
4แบ็คเพลน 1: NVMe 6-7ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 2150 มม.

อะแดปเตอร์ 8i/16i RAID (Tri-mode)

เลือกเส้นทางการเดินสายที่เกี่ยวข้องสำหรับสาย SAS/SATA จากตารางต่อไปนี้ โดยขึ้นอยู่กับตำแหน่งของอะแดปเตอร์ RAID

ตารางที่ 4. การเดินสาย SAS/SATA
การเดินสาย SAS/SATA ไปยังตัวยก PCIe 1การเดินสาย SAS/SATA ไปยังตัวยก PCIe 2

SAS/SATA cable routing to PCIe riser 1

SAS/SATA cable routing to PCIe riser 2
การเดินสาย SAS/SATA ไปยังตัวยก PCIe 3

SAS/SATA cable routing to PCIe riser 3
สายจากไปยัง
1แบ็คเพลน 1: SAS/SATAอะแดปเตอร์ 8i/16i: C0

อะแดปเตอร์ RAID 32i

เลือกเส้นทางการเดินสายที่เกี่ยวข้องสำหรับสาย SAS/SATA จากตารางต่อไปนี้ โดยขึ้นอยู่กับตำแหน่งของอะแดปเตอร์ RAID

ตารางที่ 5. การเดินสาย SAS/SATA
การเดินสาย SAS/SATA ไปยังตัวยก PCIe 1การเดินสาย SAS/SATA ไปยังตัวยก PCIe 3

SAS/SATA cable routing to PCIe riser 1

SAS/SATA cable routing to PCIe riser 3
สายจากไปยัง
1แบ็คเพลน 1: SAS/SATAอะแดปเตอร์ 32i: C0
ตารางที่ 6. การเดินสาย NVMe
การเดินสาย NVMe - แบ็คเพลน 1

NVMe cable routing - backplane 1
สายจากไปยังความยาวสาย
1แบ็คเพลน 1: NVMe 0-1ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 10420 มม.
2แบ็คเพลน 1: NVMe 2-3ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 9420 มม.
3แบ็คเพลน 1: NVMe 4-5ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 1150 มม.
4แบ็คเพลน 1: NVMe 6-7ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 2150 มม.
