1 placa posterior AnyBay
Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de cables para una placa posterior AnyBay.
Nota
- Para obtener más información acerca de la disposición de los cables de alimentación, consulte Disposición de cables para una placa posterior de unidad de 2,5 pulgadas (modelo de servidor con tres expansiones PCIe).
- Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables.
- Asegúrese de elegir los cables en función de la generación de adaptadores RAID que planea instalar:
- Expansión PCIe de HL 1 y 3:
- Adaptadores RAID/HBA Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): cable Mini-SAS x4*2 a SlimSAS x8
- Adaptadores RAID/HBA Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cable SlimSAS x8 a SlimSAS x8
- Expansión PCIe de FL 1 y 3:
- Adaptadores RAID/HBA Gen4 (940-32i, 940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cable SlimSAS x8 a SlimSAS x8
- Expansión PCIe de HL 2:
- Adaptadores RAID/HBA Gen3 (9350-16i, 4350-16i, 9350-8i, 5350-8i, 4350-8i): cable Mini-SAS x4*2 a SlimSAS x8
- Adaptadores RAID/HBA Gen4 (940-16i, 540-16i, 440-16i, 940-8i, 540-8i, 440-8i): cable SlimSAS x8 a SlimSAS x8
- Expansión PCIe de HL 1 y 3:
Esta configuración contiene una de las siguientes combinaciones de controladores de almacenamiento:
Sin adaptador RAID/HBA
Nota
La placa posterior AnyBay se utiliza como una placa posterior NVMe pura cuando no hay adaptadores RAID/HBA instalados.

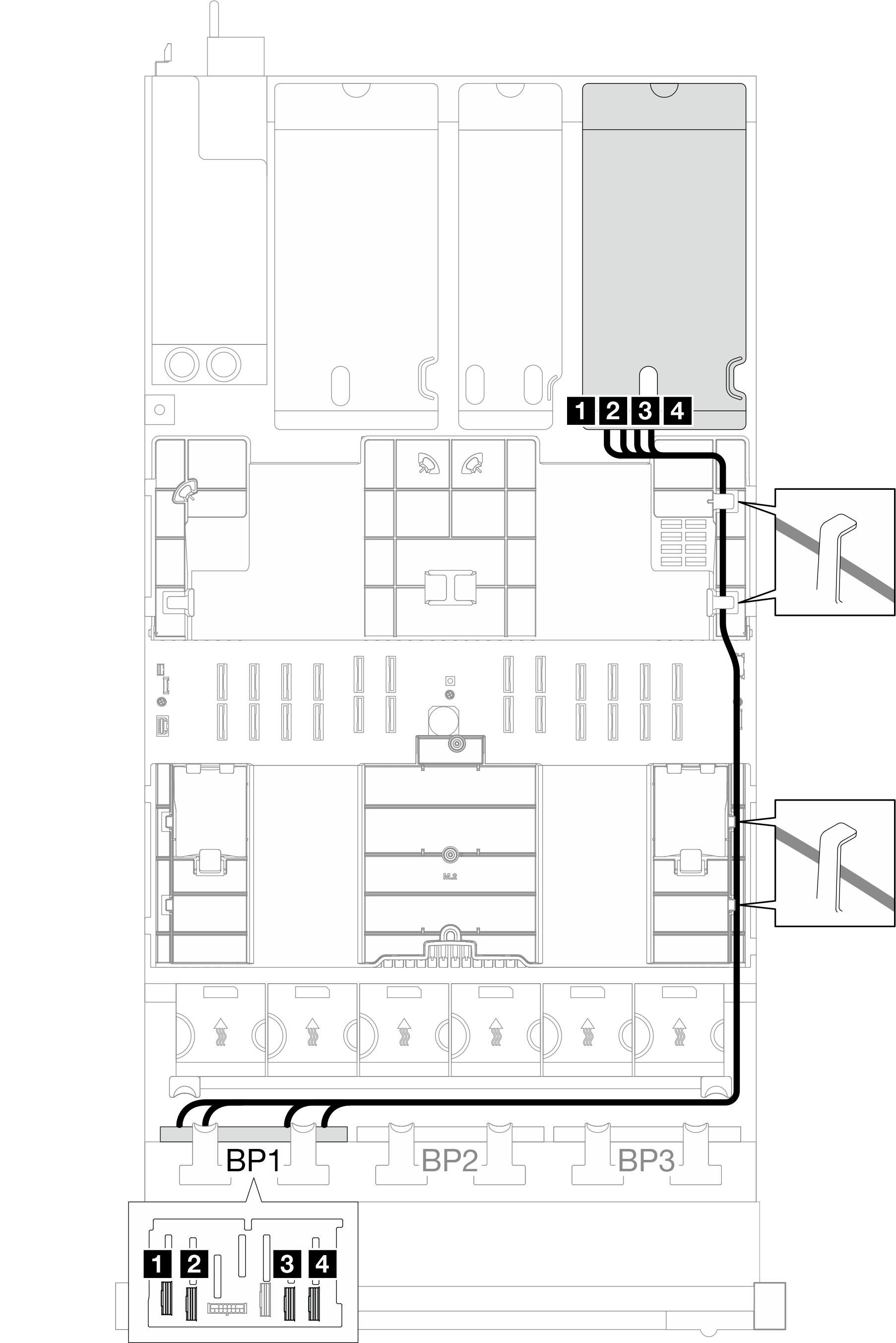

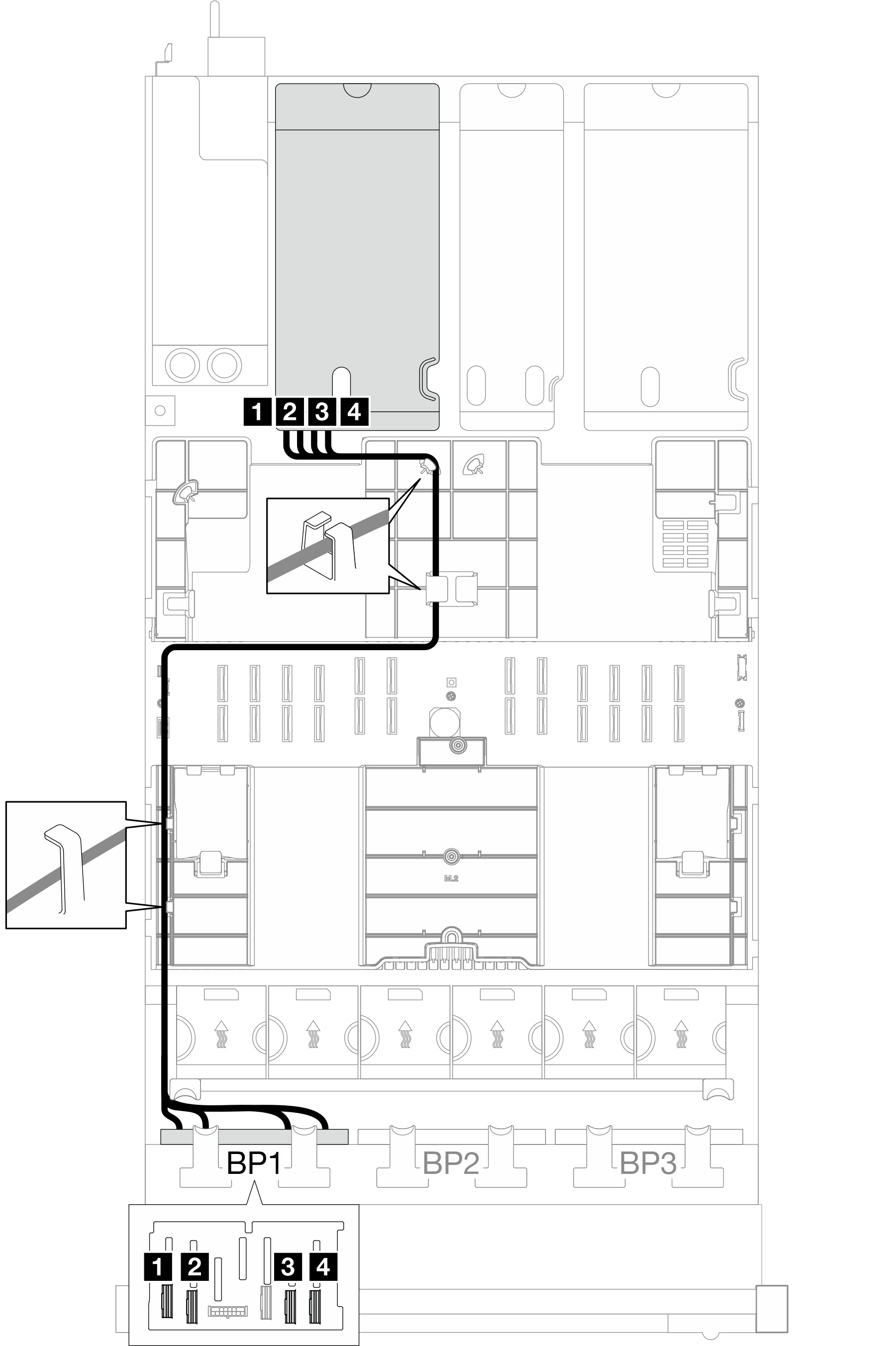

| Disposición de cables NVMe: placa posterior 1 |
|---|
 |
| Cable | Desde | Hasta | Longitud del cable |
|---|---|---|---|
| 1 | Placa posterior 1: NVMe 0-1 | Conjunto de la placa del sistema: conector NVMe 10 | 420 mm |
| 2 | Placa posterior 1: NVMe 2-3 | Conjunto de la placa del sistema: conector NVMe 9 | 420 mm |
| 3 | Placa posterior 1: NVMe 4-5 | Conjunto de la placa del sistema: conector NVMe 1 | 150 mm |
| 4 | Placa posterior 1: NVMe 6-7 | Conjunto de la placa del sistema: conector NVMe 2 | 150 mm |
Adaptador 8i/16i RAID/HBA
Según la ubicación del adaptador RAID/HBA, seleccione la ruta de disposición correspondiente para el cable SAS/SATA en la siguiente tabla.
| Disposición de cables SAS/SATA a expansión PCIe 1 | Disposición de cables SAS/SATA a expansión PCIe 2 |
|---|---|
 |  |
| Disposición de cables SAS/SATA a expansión PCIe 3 | |
 | |
| Cable | Desde | Hasta |
|---|---|---|
| 1 | Placa posterior 1: SAS/SATA | Adaptador 8i/16i:
|
| Disposición de cables NVMe: placa posterior 1 |
|---|
|
| Cable | Desde | Hasta | Longitud del cable |
|---|---|---|---|
| 1 | Placa posterior 1: NVMe 0-1 | Conjunto de la placa del sistema: conector NVMe 10 | 420 mm |
| 2 | Placa posterior 1: NVMe 2-3 | Conjunto de la placa del sistema: conector NVMe 9 | 420 mm |
| 3 | Placa posterior 1: NVMe 4-5 | Conjunto de la placa del sistema: conector NVMe 1 | 150 mm |
| 4 | Placa posterior 1: NVMe 6-7 | Conjunto de la placa del sistema: conector NVMe 2 | 150 mm |
Adaptador RAID 8i/16i (modo triple)
Según la ubicación del adaptador RAID, seleccione la ruta de disposición correspondiente para el cable SAS/SATA en la siguiente tabla.
| Disposición de cables SAS/SATA a expansión PCIe 1 | Disposición de cables SAS/SATA a expansión PCIe 2 |
|---|---|
| |
| Disposición de cables SAS/SATA a expansión PCIe 3 | |
| |
| Cable | Desde | Hasta |
|---|---|---|
| 1 | Placa posterior 1: SAS/SATA | Adaptador 8i/16i: C0 |
Adaptador RAID 32i
Según la ubicación del adaptador RAID, seleccione la ruta de disposición correspondiente para el cable SAS/SATA en la siguiente tabla.
| Disposición de cables SAS/SATA a expansión PCIe 1 | Disposición de cables SAS/SATA a expansión PCIe 3 |
|---|---|
| |
| Cable | Desde | Hasta |
|---|---|---|
| 1 | Placa posterior 1: SAS/SATA | Adaptador 32i: C0 |
| Disposición de cables NVMe: placa posterior 1 |
|---|
|
| Cable | Desde | Hasta | Longitud del cable |
|---|---|---|---|
| 1 | Placa posterior 1: NVMe 0-1 | Conjunto de la placa del sistema: conector NVMe 10 | 420 mm |
| 2 | Placa posterior 1: NVMe 2-3 | Conjunto de la placa del sistema: conector NVMe 9 | 420 mm |
| 3 | Placa posterior 1: NVMe 4-5 | Conjunto de la placa del sistema: conector NVMe 1 | 150 mm |
| 4 | Placa posterior 1: NVMe 6-7 | Conjunto de la placa del sistema: conector NVMe 2 | 150 mm |
