ติดตั้งไดรฟ์ M.2
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งไดรฟ์ M.2
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน
- ค้นหาขั้วต่อบนอะแดปเตอร์บูต M.2หมายเหตุ
- อะแดปเตอร์บูต M.2 อาจดูแตกต่างจากภาพประกอบ
- ติดตั้งไดรฟ์ M.2 ในช่องเสียบ 0 ก่อน

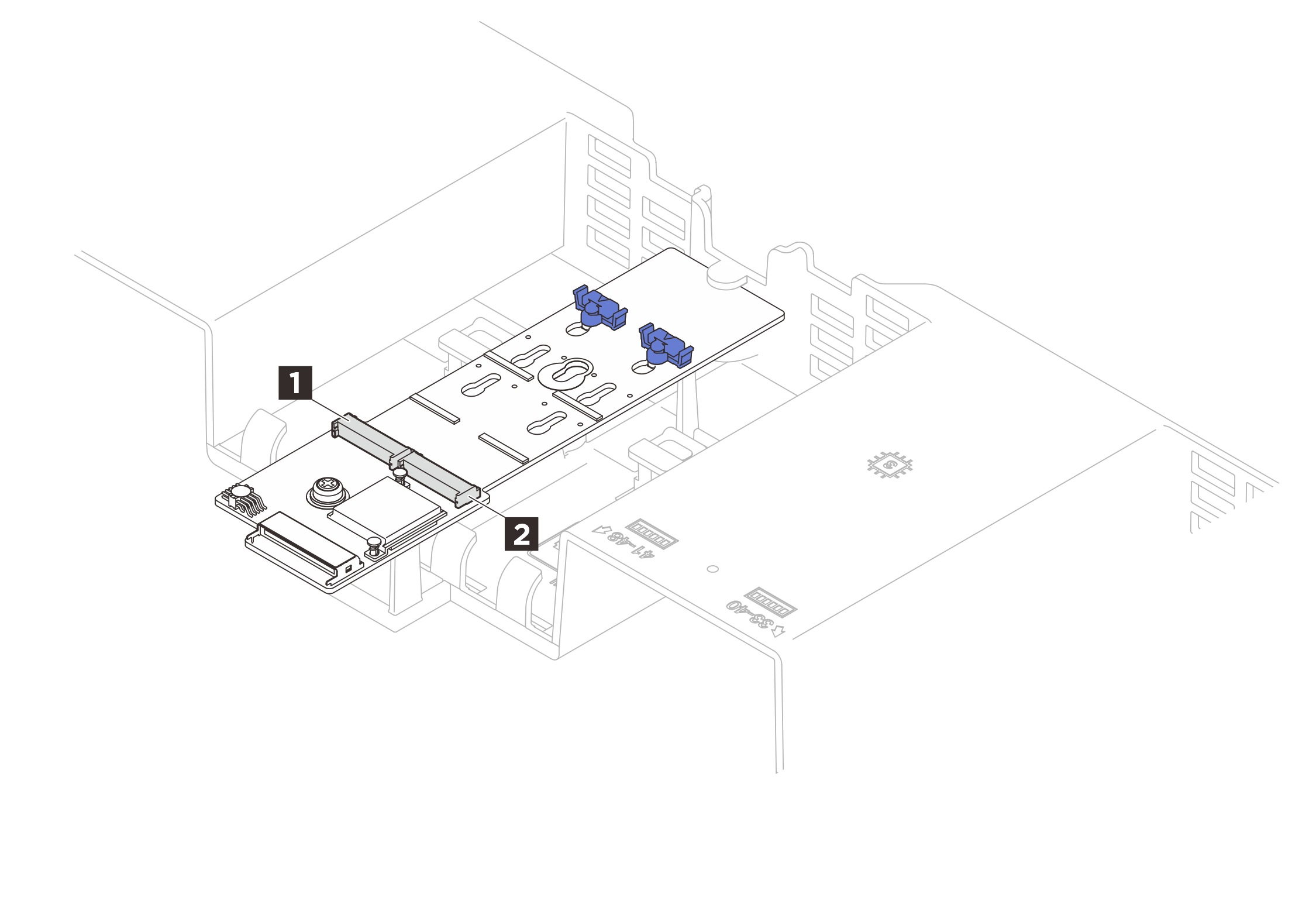

รูปที่ 1. ช่องใส่ไดรฟ์ M.2
1 ช่องเสียบ 1 2 ช่องเสียบ 0 - ติดตั้งไดรฟ์ M.2
จับไดรฟ์ M.2 ให้ตรงมุมและเสียบเข้ากับช่องเสียบ M.2
วางไดรฟ์ M.2- เลื่อนตัวยึดไปทางไดรฟ์ M.2 เพื่อยึดให้เข้าที่รูปที่ 2. การติดตั้งไดรฟ์ M.2
หลังจากดำเนินการเสร็จ
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
