M.2-Laufwerk installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um ein M.2-Laufwerk zu installieren.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Vorgehensweise
- Identifizieren Sie den Anschluss am M.2-Bootadapter.Anmerkung
- Der M.2-Bootadapter kann etwas anders aussehen als in der Abbildung.
- Installieren Sie zunächst das M.2-Laufwerk in Steckplatz 0.

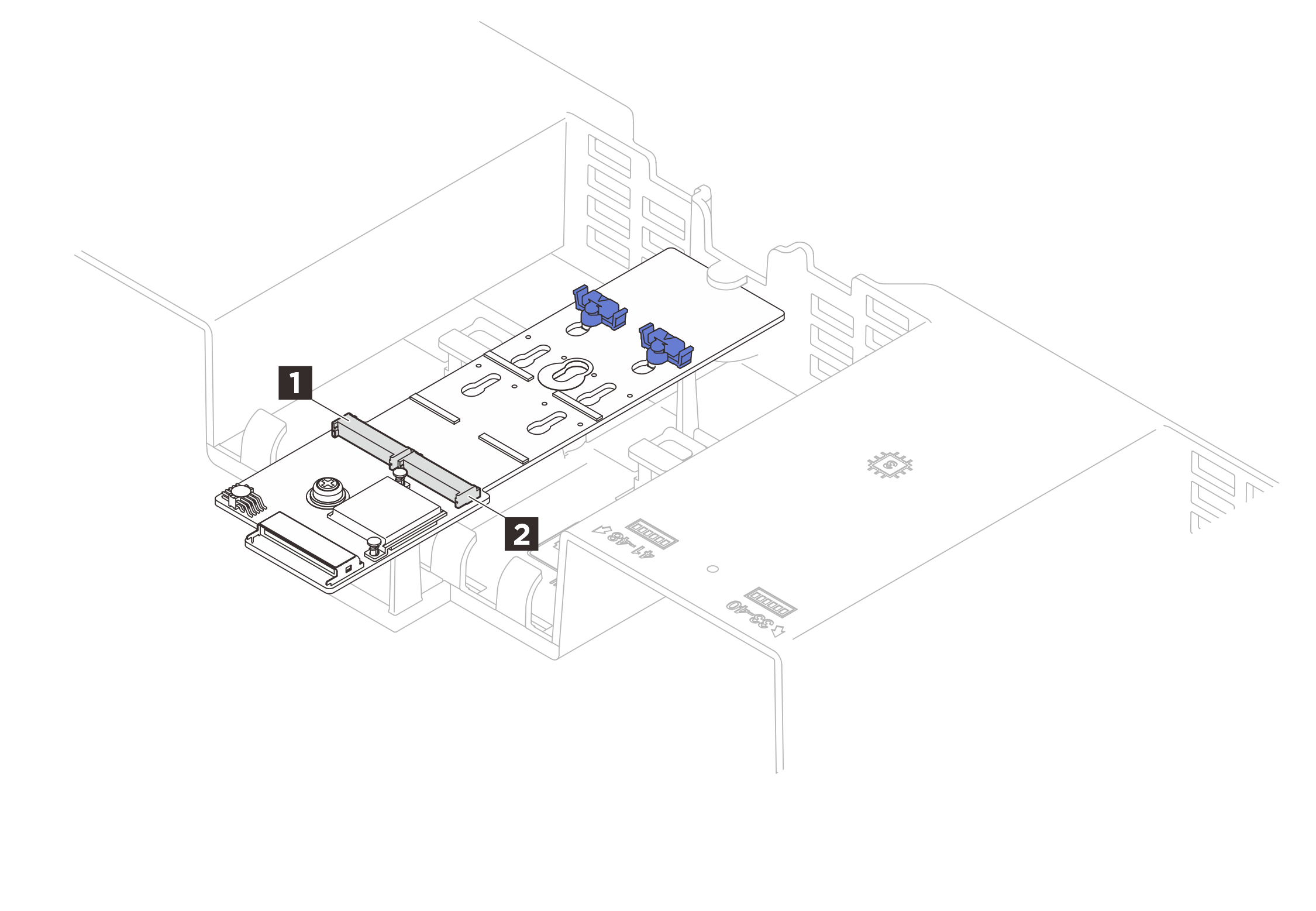

Abbildung 1. M.2-Laufwerksteckplätze
1 Steckplatz 1 2 Steckplatz 0 - Installieren Sie das M.2-Laufwerk.
Halten Sie das M.2-Laufwerk schräg und setzen Sie es in den M.2-Steckplatz ein.
Setzen Sie das M.2-Laufwerk ein.- Schieben Sie die Halterung nach vorne, um das M.2-Laufwerk zu fixieren.Abbildung 2. Installieren des M.2-Laufwerks
Nach dieser Aufgabe
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
Demo-Video
