M.2-Bootadapter entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den M.2-Bootadapter zu entfernen.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack. Siehe Server von den Schienen entfernen.
Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

Vorgehensweise

Bereiten Sie diese Aufgabe vor.
1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
2. Entfernen Sie alle M.2-Laufwerke. Siehe M.2-Laufwerk entfernen.
Ziehen Sie die Kabel des M.2-Boot-Adapters von der Systemplatinenbaugruppe ab.
Ziehen Sie das M.2-Kabel vom M.2-Bootadapter ab.
1. Lösen Sie den Bügel am Kabel vom Anschluss.
2. Ziehen Sie das Kabel vom M.2-Bootadapter ab.
  Abbildung 1. Abziehen des M.2-Bootadapterkabels
Entfernen Sie den M.2-Bootadapter.
1. Entfernen Sie die Schraube, mit der die Mitte des M.2-Boot-Adapters an der vorderen Luftführung befestigt ist.
2. Entfernen Sie die Schraube, mit der das Ende des M.2-Boot-Adapters an der vorderen Luftführung befestigt ist.
3. Schieben Sie den M.2-Bootadapter nach hinten und heben Sie ihn aus der vorderen Luftführung heraus.

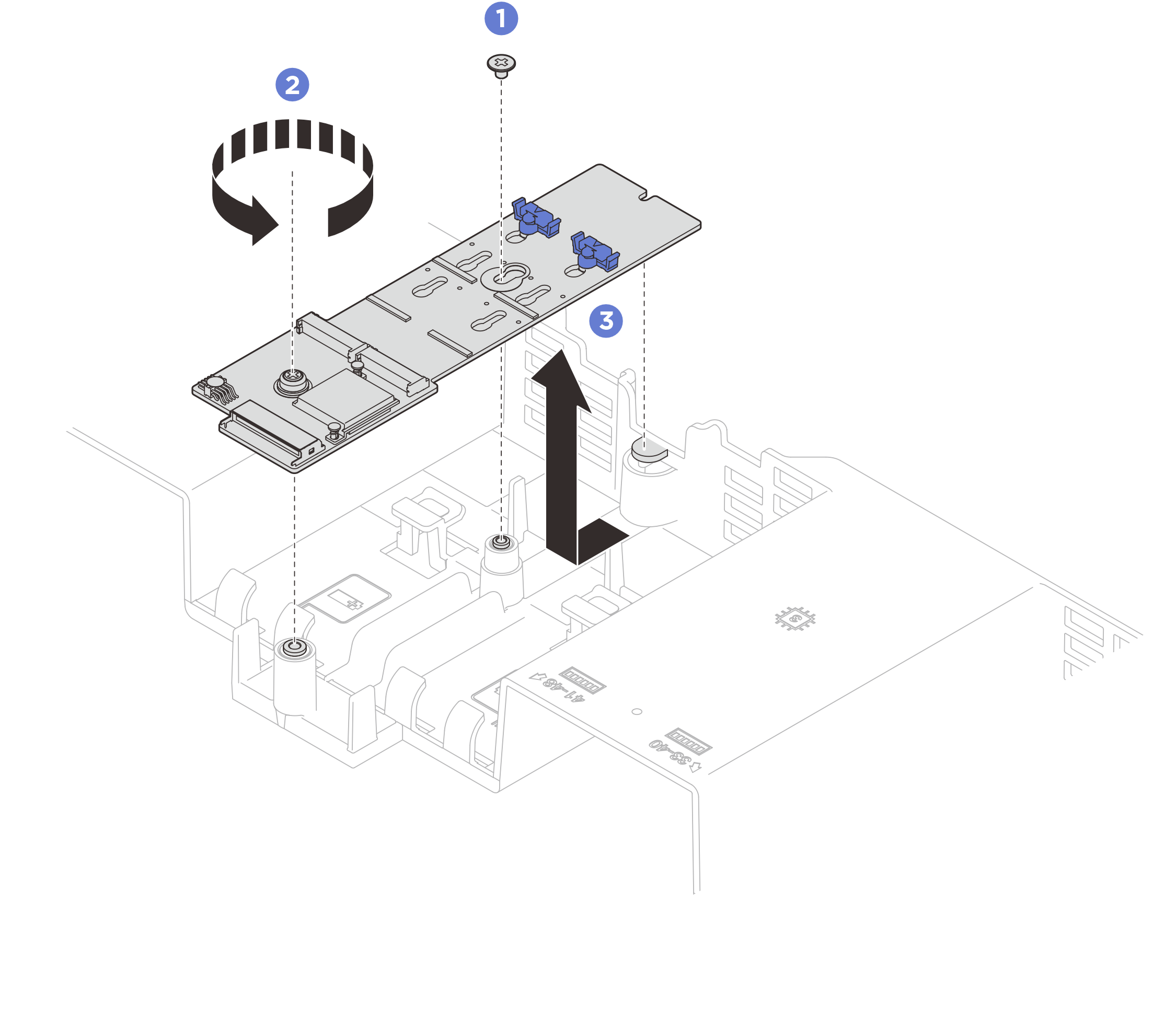

  Abbildung 2. Entfernen des M.2-Bootadapters

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
