卸下 M.2 引导适配器

按照本节中的说明卸下 M.2 引导适配器。

关于本任务

注意
  • 请阅读安装准则和安全检查核对表以确保操作安全。
  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
  • 如果已将服务器安装到机架中，请将服务器从机架中卸下。请参阅从导轨上卸下服务器。
  • 在对硬盘、硬盘控制器（包括集成在主板组合件上的控制器）、硬盘背板或硬盘线缆进行拆卸或做出更改之前，请备份硬盘上存储的所有重要数据。

过程

  1. 为本任务做好准备。
    1. 卸下前顶盖。请参阅卸下前顶盖。
    2. 卸下所有 M.2 硬盘。请参阅卸下 M.2 硬盘。
  2. 从主板组合件上拔下 M.2 引导适配器线缆。
  3. 从 M.2 引导适配器上拔下 M.2 线缆。
    1. 从接口上松开线缆上的丝架。
    2. 从 M.2 引导适配器上拔下线缆。
      图 1. 断开 M.2 引导适配器线缆
      M.2 boot adapter cable disconnection
  4. 卸下 M.2 引导适配器。
    1. 卸下将 M.2 引导适配器中部固定到正面导风罩的螺钉。
    2. 卸下将 M.2 引导适配器末端固定到正面导风罩的螺钉
    3. 将 M.2 引导适配器向后滑动，然后从正面导风罩中取出。

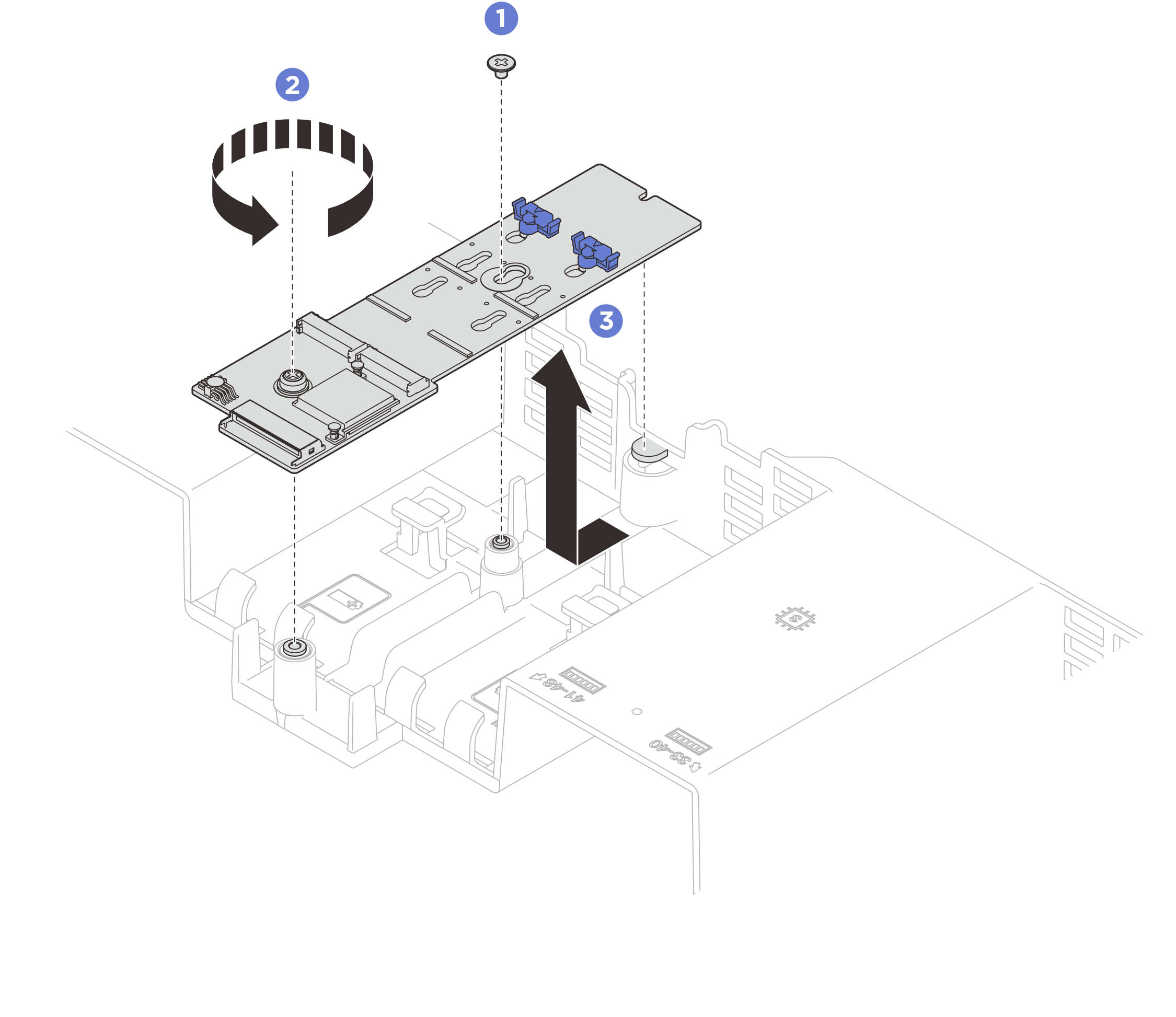

      图 2. 卸下 M.2 引导适配器
      M.2 boot adapter removal

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。

演示视频

在 YouTube 上观看操作过程
