M.2 부트 어댑터 제거

이 섹션의 지침에 따라 M.2 부트 어댑터를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
   2. M.2 드라이브를 모두 제거하십시오. M.2 드라이브 제거의 내용을 참조하십시오.
2. 시스템 보드 어셈블리에서 M.2 부트 어댑터 케이블을 분리하십시오.
3. M.2 부트 어댑터에서 M.2 케이블을 분리하십시오.
   1. 커넥터에서 케이블의 와이어 베일을 푸십시오.
   2. M.2 부트 어댑터에서 케이블을 분리하십시오.
      그림 1. M.2 부트 어댑터 케이블 분리


4. M.2 부트 어댑터를 제거하십시오.
   1. M.2 부트 어댑터의 중간을 앞면 공기 조절 장치에 고정하는 나사를 제거하십시오.
   2. M.2 부트 어댑터의 끝을 앞면 공기 조절 장치에 고정하는 나사를 제거하십시오
   3. M.2 부트 어댑터를 뒤쪽으로 밀고 앞면 공기 조절 장치에서 들어 올리십시오.

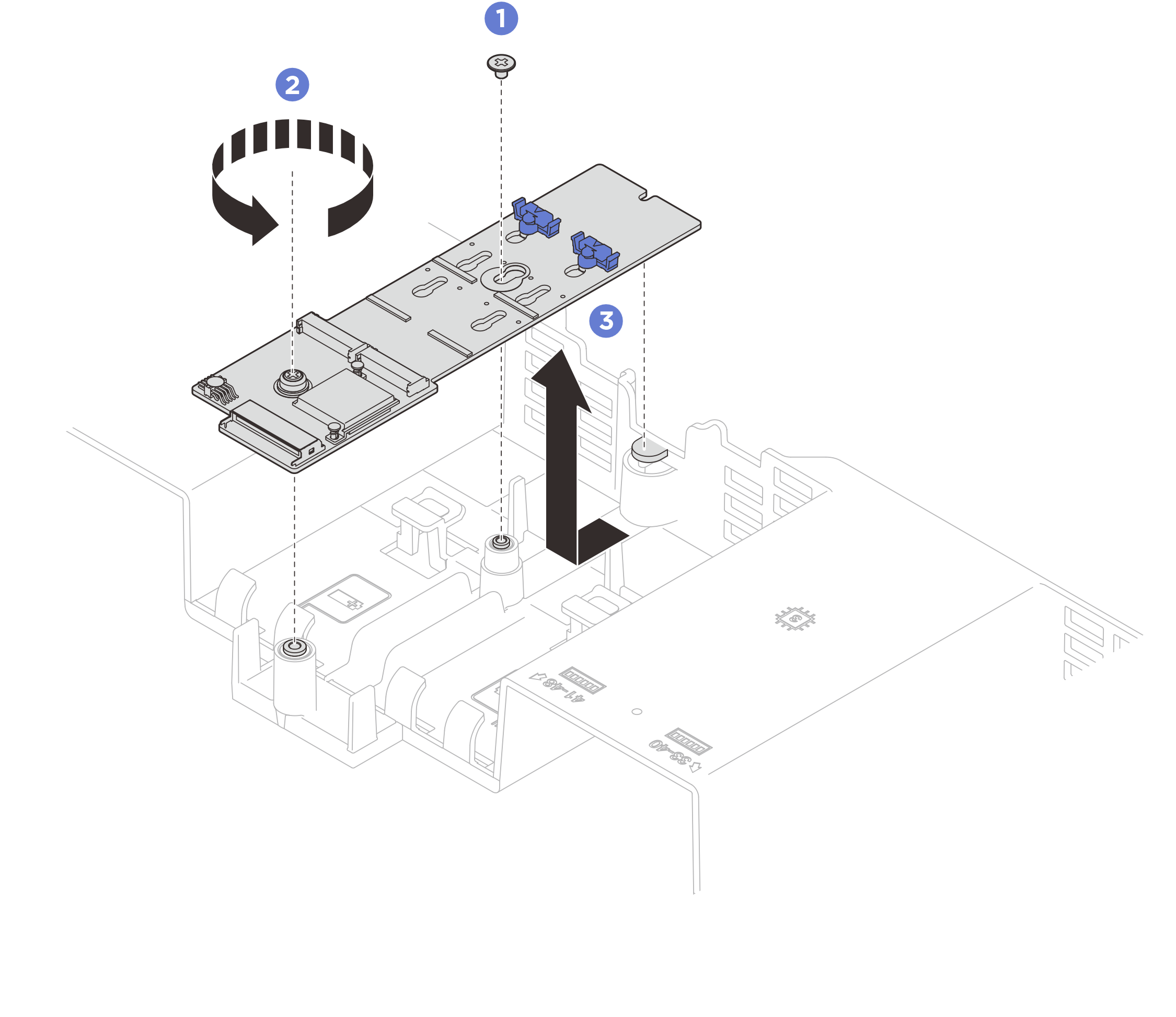

      그림 2. M.2 부트 어댑터 제거
