卸下 M.2 開機配接卡

請依照本節中的指示卸下 M.2 開機配接卡。

程序

1. 為此作業做好準備。
   1. 卸下前方上蓋。請參閱卸下前方上蓋。
   2. 卸下所有 M.2 硬碟。請參閱卸下 M.2 硬碟。
2. 從主機板組件拔掉 M.2 開機配接卡纜線。
3. 從 M.2 開機配接卡拔掉 M.2 纜線。
   1. 從接頭解開纜線上的導線環。
   2. 從 M.2 開機配接卡拔下纜線。
      圖 1. 拔除 M.2 開機配接卡纜線


4. 卸下 M.2 開機配接卡。
   1. 卸下將 M.2 開機配接卡中間固定到前方空氣擋板的螺絲。
   2. 卸下將 M.2 開機配接卡末端固定到前方空氣擋板的螺絲
   3. 將 M.2 開機配接卡向後滑動，然後將其從前方空氣擋板中取出。

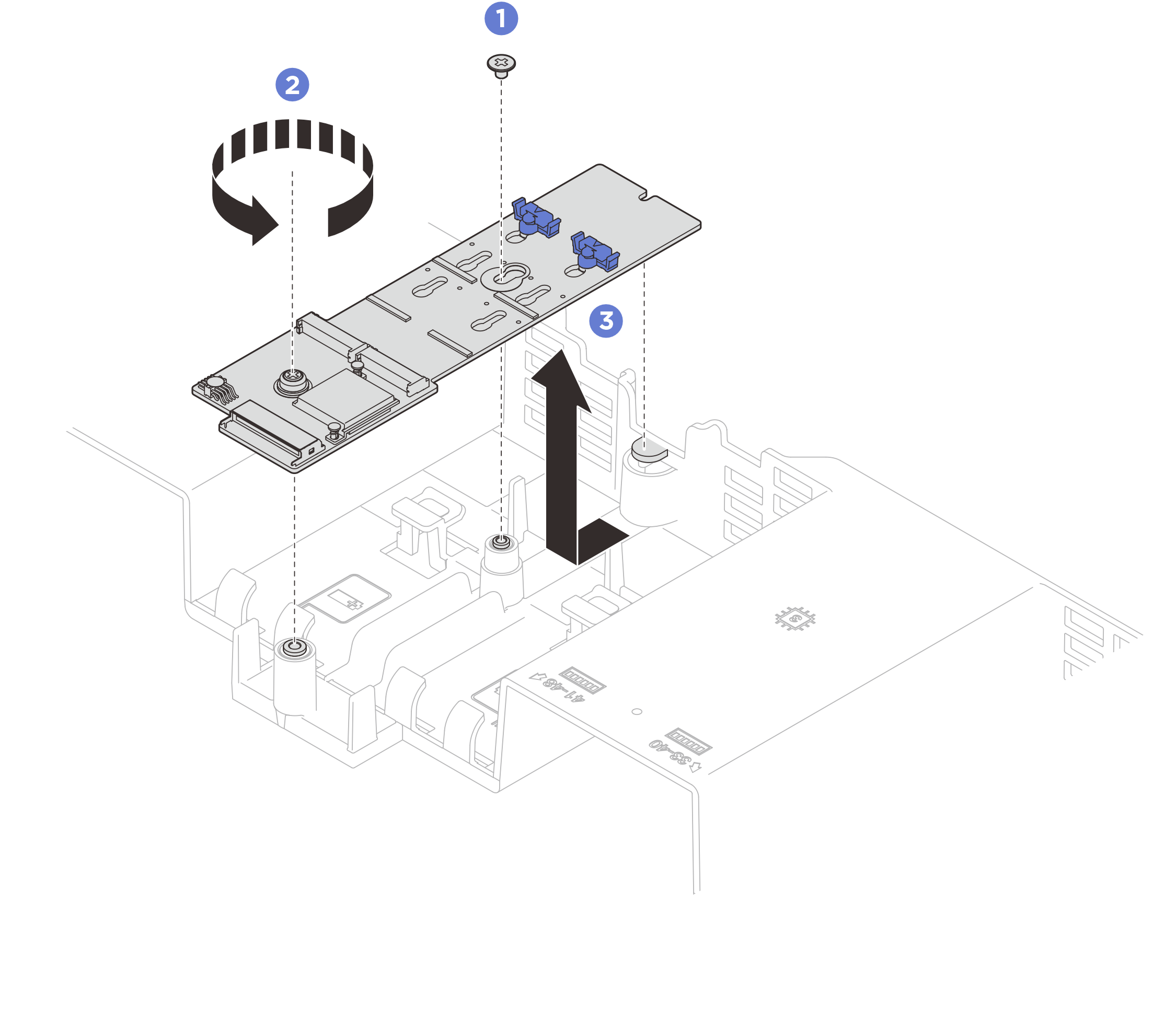

      圖 2. 卸下 M.2 開機配接卡
