Retrait de l’adaptateur d'amorçage M.2.
Suivez les instructions de cette section pour retirer l’adaptateur d’amorçage M.2.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
- Si le serveur est installé dans une armoire, retirez-le de l’armoire. Voir Retrait du serveur des glissières.
- Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.
Procédure
- Débranchez le câble M.2 de l’adaptateur d’amorçage M.2.
Décrochez le crochet de câble du connecteur.
Débranchez le câble de l’adaptateur d’amorçage M.2.Figure 1. Déconnexion du câble de l’adaptateur d’amorçage M.2
- Retirez l’adaptateur d'amorçage M.2.
- Retirez la vis qui fixe la partie intermédiaire de l’adaptateur d’amorçage M.2 à la grille d’aération avant.
- Retirez la vis qui fixe l’extrémité de l’adaptateur d’amorçage M.2 à la grille d’aération avant

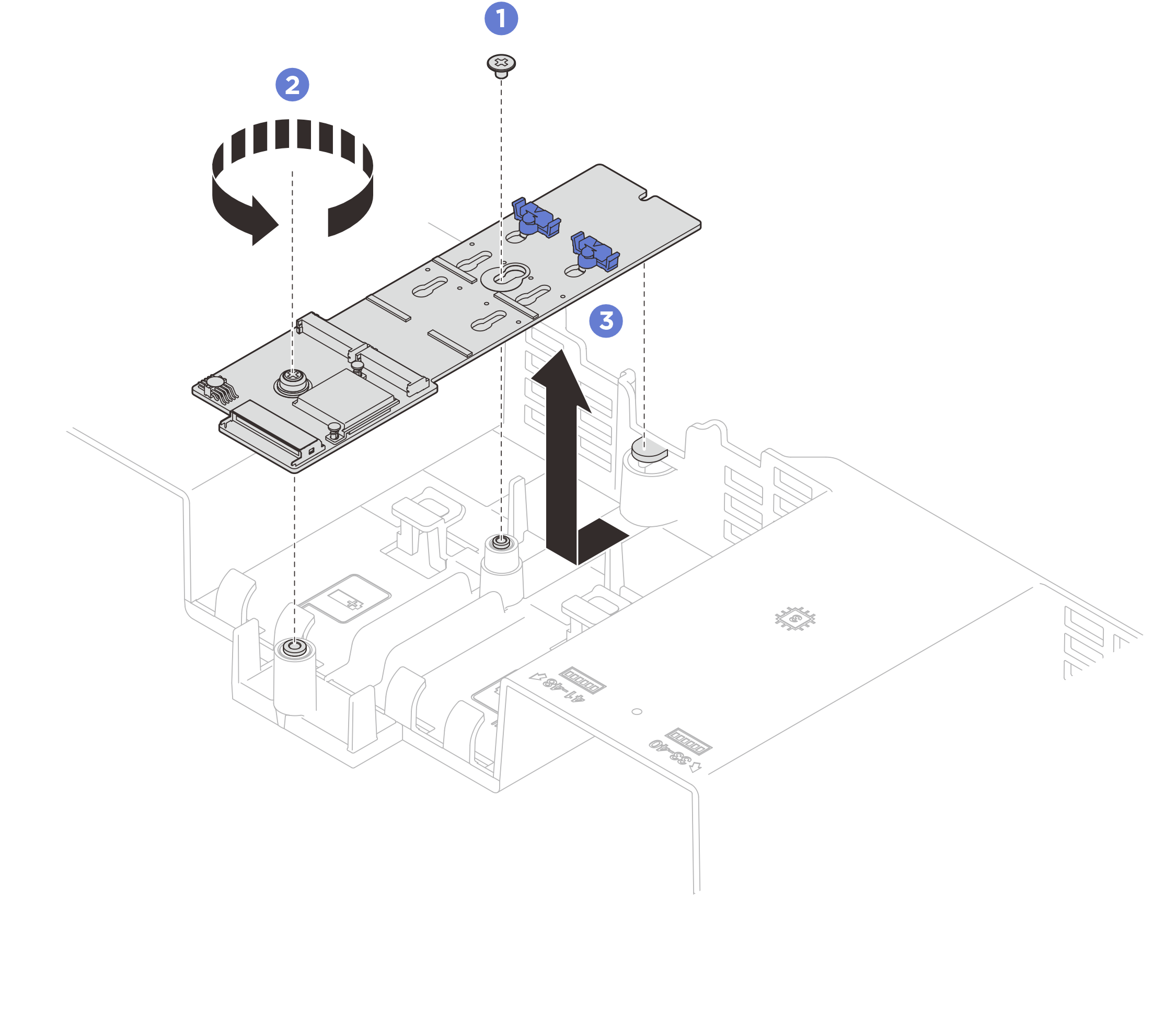

Faites coulisser l’adaptateur d’amorçage M.2 vers l’arrière, puis retirez-le de la grille d’aération en le soulevant.Figure 2. Retrait de l'adaptateur d'amorçage M.2
Après avoir terminé
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
