Installation de l'adaptateur d'amorçage M.2

Suivez les instructions de cette section pour installer l’adaptateur d’amorçage M.2.

Procédure

1. Installez l'adaptateur d'amorçage M.2.
   1. Abaissez l’adaptateur d’amorçage M.2 dans grille d’aération avant, puis faites-le coulisser vers l’avant jusqu’à ce qu’il soit bien installé.
   2. Installez la vis qui fixe l’extrémité de l’adaptateur d’amorçage M.2 à la grille d’aération avant
   3. Installez la vis qui fixe la partie intermédiaire de l’adaptateur d’amorçage M.2 à la grille d’aération avant.

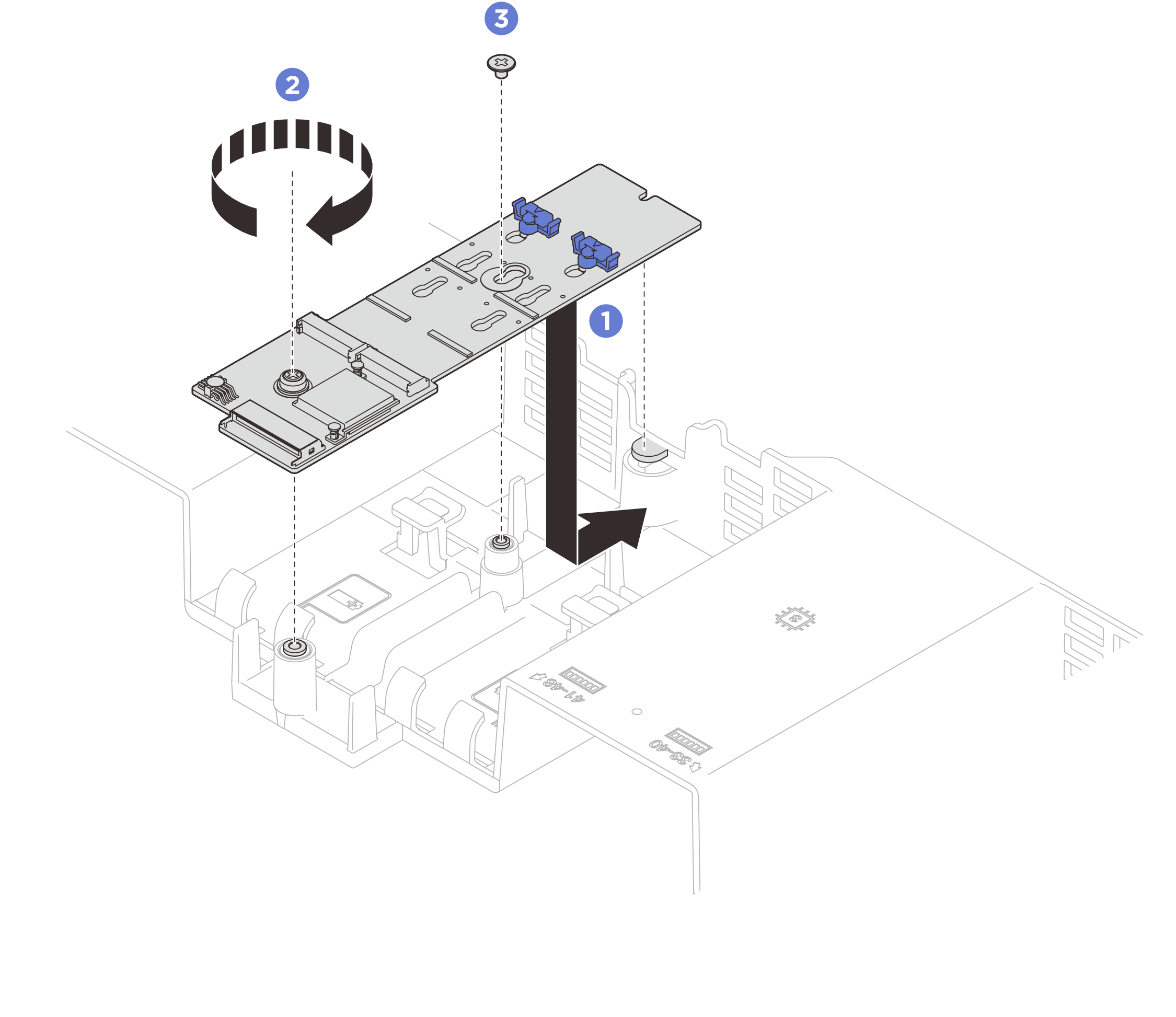

      Figure 1. Installation de l'adaptateur d'amorçage M.2


2. Branchez le câble M.2 sur l’adaptateur d’amorçage M.2.
   • Branchez le câble sur l’adaptateur d’amorçage M.2.
   • Accrochez le crochet de câble sur le connecteur.

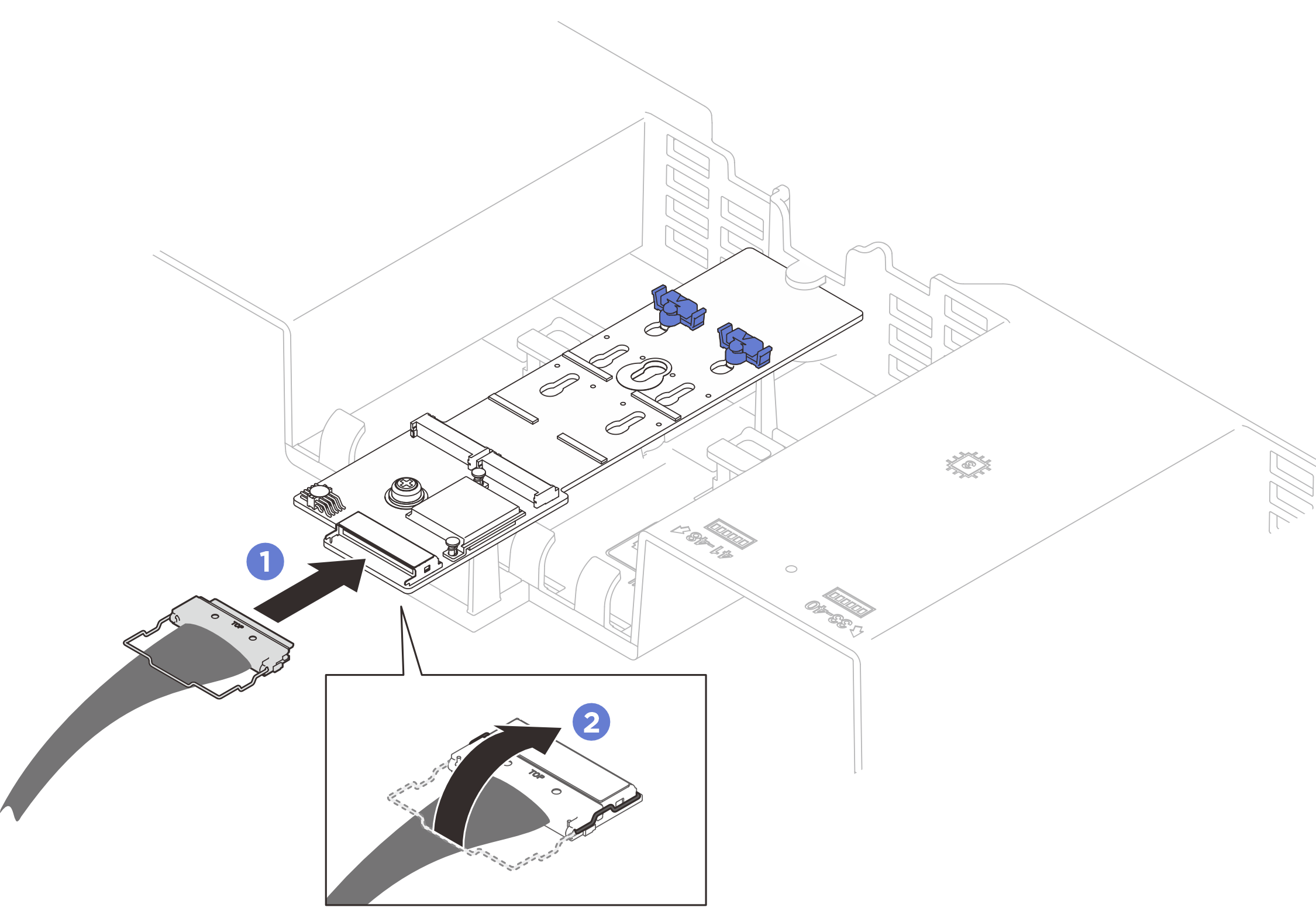

     Figure 2. Branchement du câble de l’adaptateur d’amorçage M.2


3. Connectez les câbles M.2 au connecteur d’alimentation M.2 et au connecteur de signal du bloc carte mère. Voir Cheminement des câbles de l’adaptateur d’amorçage M.2 interne pour en savoir plus.
