Instalación del adaptador de arranque M.2

Siga las instrucciones que aparecen en esta sección para instalar el adaptador de arranque M.2.

Procedimiento

1. Instalación del adaptador de arranque M.2.
   1. Baje el adaptador de arranque M.2 al deflector de aire frontal y, a continuación, deslice el adaptador de arranque M.2 hacia delante hasta que encaje en su lugar.
   2. Instale el tornillo que fija el extremo del adaptador de arranque M.2 al deflector de aire frontal.
   3. Instale el tornillo que fija el centro del adaptador de arranque M.2 al deflector de aire frontal.

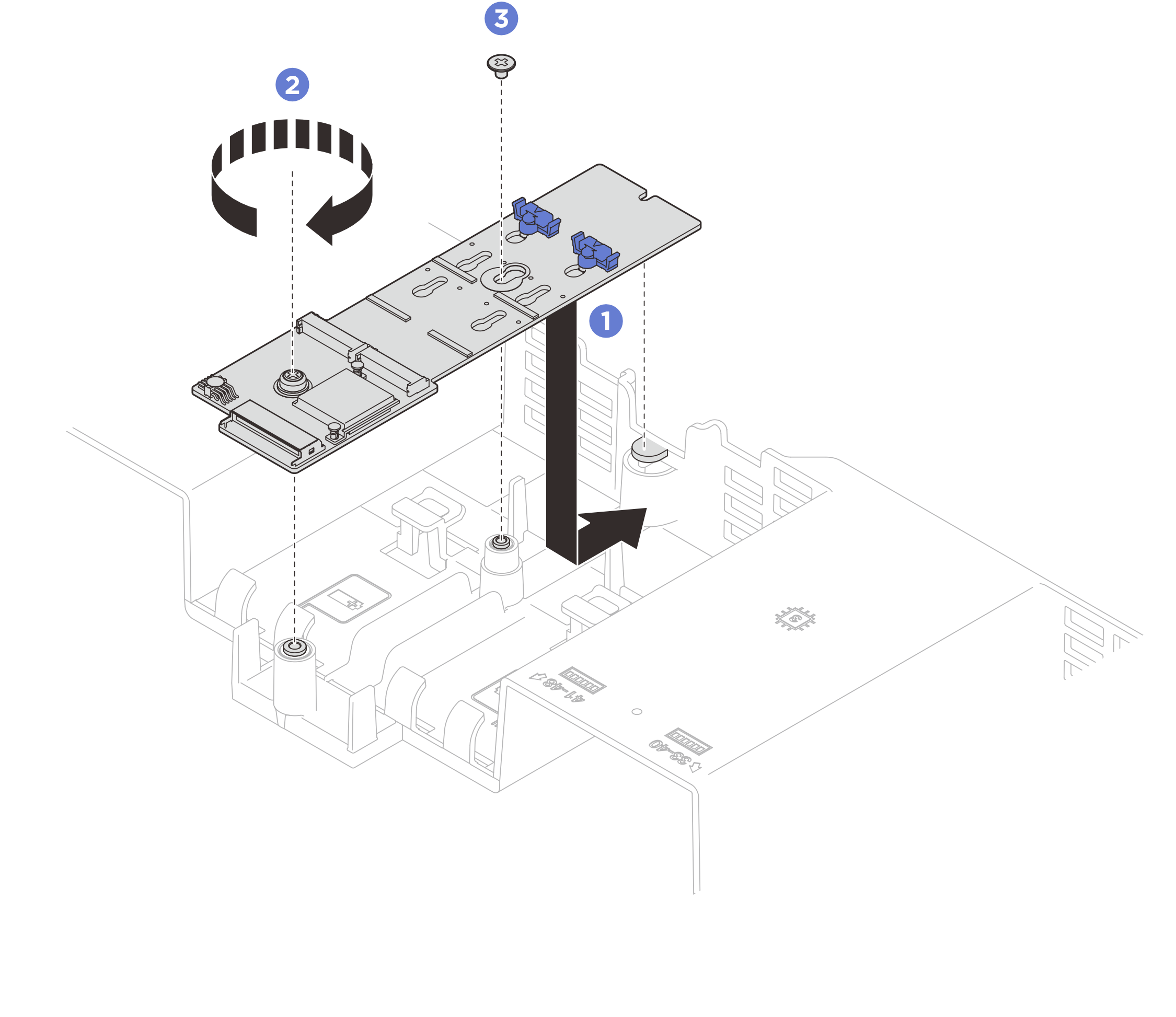

      Figura 1. Instalación del adaptador de arranque M.2


2. Conecte el cable M.2 al adaptador de arranque M.2.
   • Conecte el cable al adaptador de arranque M.2.
   • Enganche la barra del cable al conector.

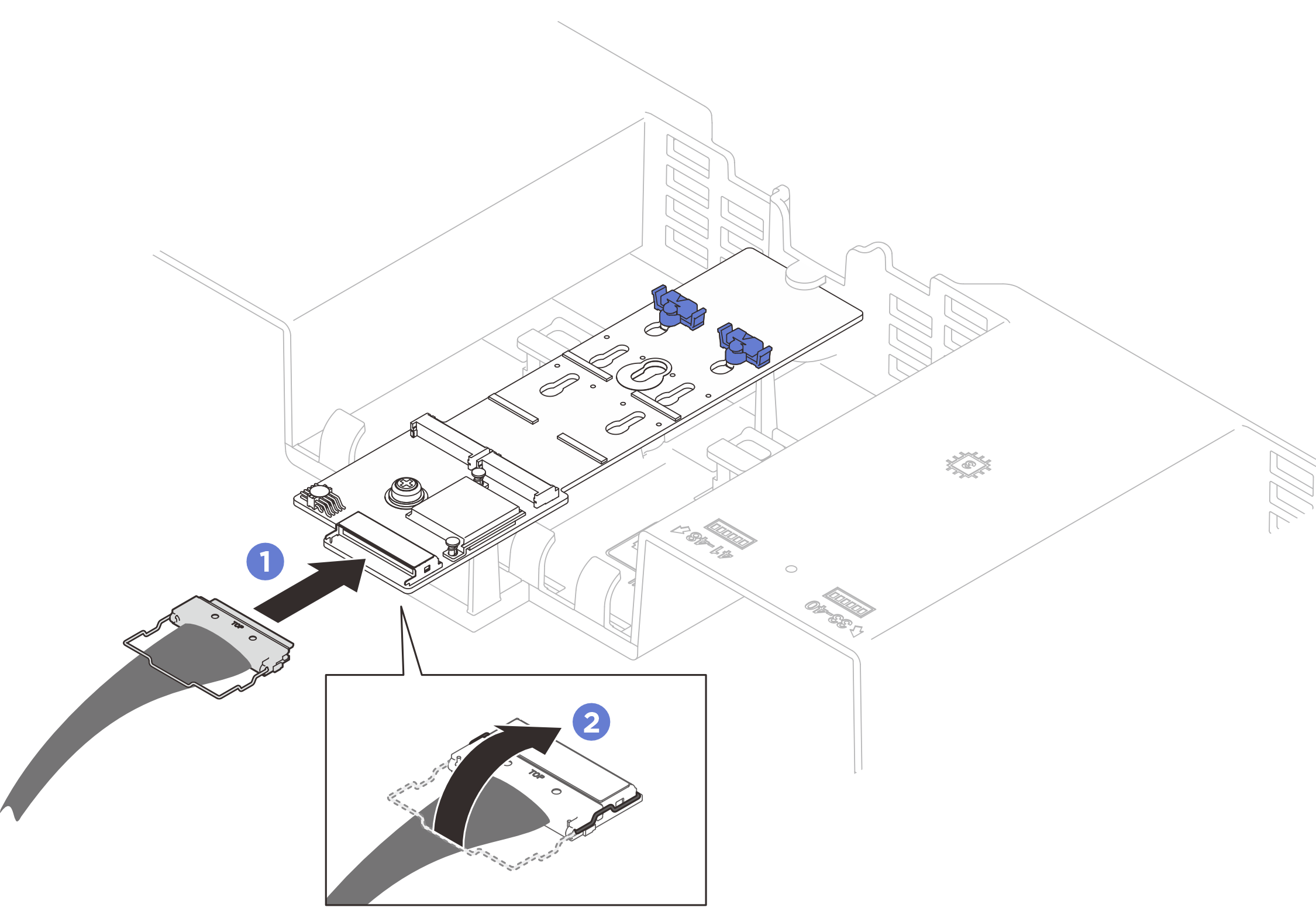

     Figura 2. Conexión de los cables del adaptador de arranque M.2


3. Conecte los cables de M.2 al conector de alimentación de M.2 y al conector de señal del conjunto de la placa del sistema. Consulte Disposición de los cables del adaptador de arranque M.2 interno para obtener más detalles.
