Установка адаптера загрузки M.2

Следуйте инструкциям в этом разделе, чтобы установить адаптер загрузки M.2.

Процедура

1. Установка адаптера загрузки M.2.
   1. Опустите адаптер загрузки M.2 на передний дефлектор и сдвиньте его вперед, чтобы он встал на место.
   2. Установите винт, которым конец адаптера загрузки M.2 крепится к переднему дефлектору.
   3. Установите винт, которым середина адаптера загрузки M.2 крепится к переднему дефлектору.

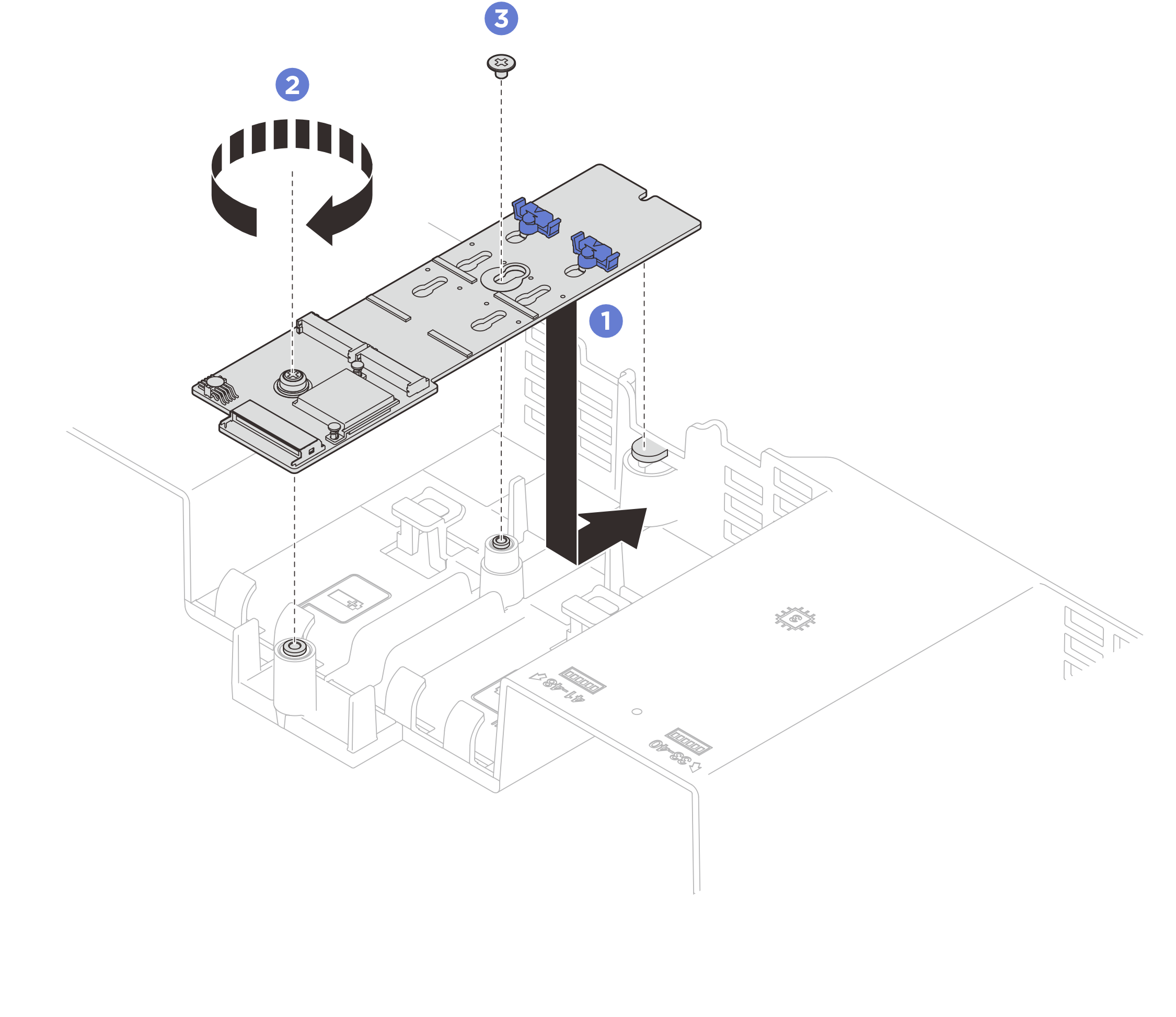

      Рис. 1. Установка адаптера загрузки M.2


2. Подключите кабель M.2 к адаптеру загрузки M.2.
   • Подключите кабель к адаптеру загрузки M.2.
   • Закрепите металлическую ручку на кабеле в разъеме.

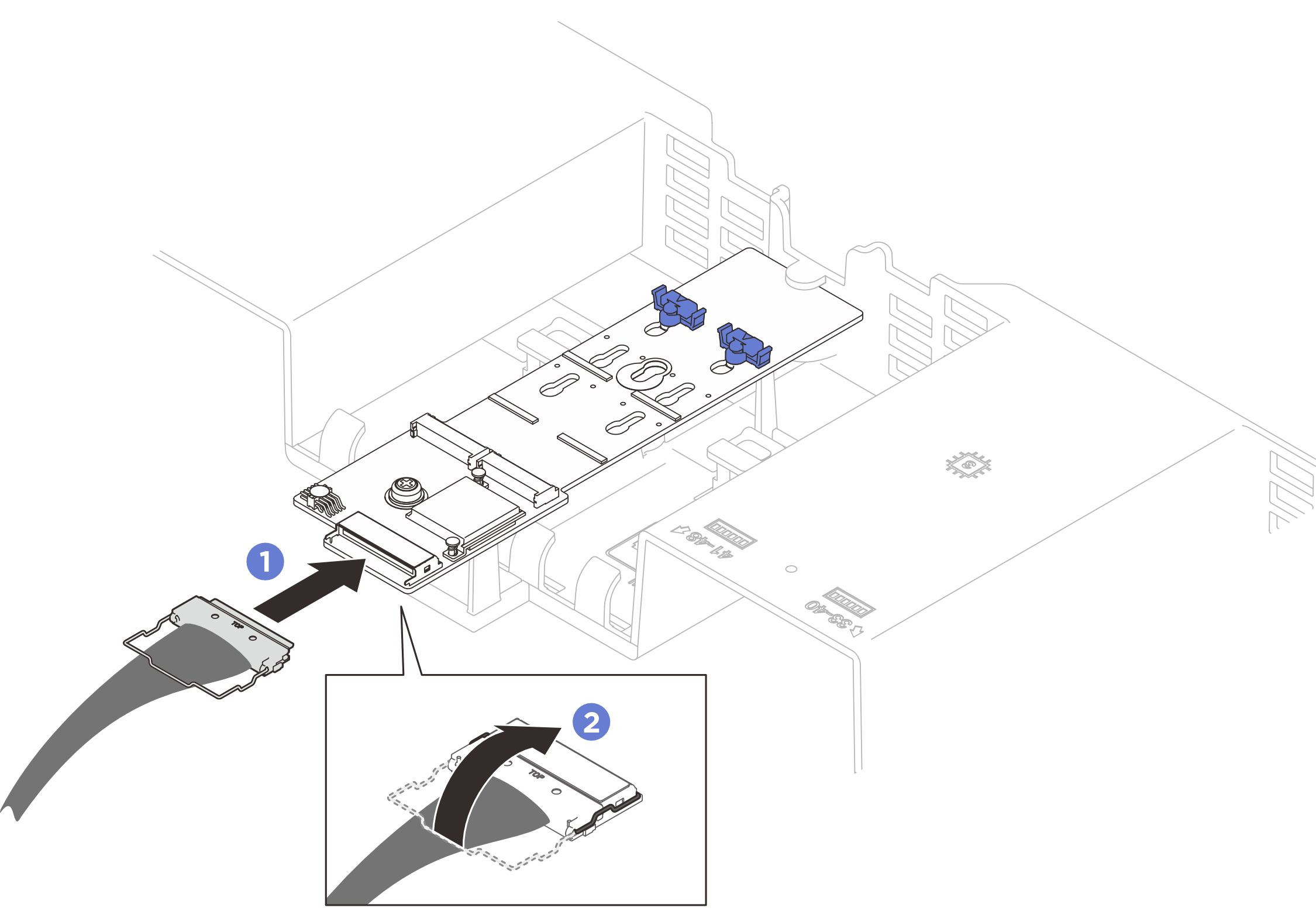

     Рис. 2. Подключение кабелей адаптера загрузки M.2


3. Подключите кабели M.2 к разъему питания M.2 и сигнальному разъему на блоке материнской платы. Дополнительные сведения см. в разделе Прокладка кабелей для внутреннего адаптера загрузки M.2.
