Installazione dell'adattatore di avvio M.2

Seguire le istruzioni riportate in questa sezione per installare l'adattatore di avvio M.2.

Procedura

1. Installare l'adattatore di avvio M.2.
   1. Abbassare l'adattatore di avvio M.2 all'interno del deflettore d'aria anteriore, quindi farlo scorrere in avanti finché non è posizionato correttamente.
   2. Installare la vite che fissa l'estremità dell'adattatore di avvio M.2 al deflettore d'aria anteriore
   3. Installare la vite che fissa la parte centrale dell'adattatore di avvio M.2 al deflettore d'aria anteriore.

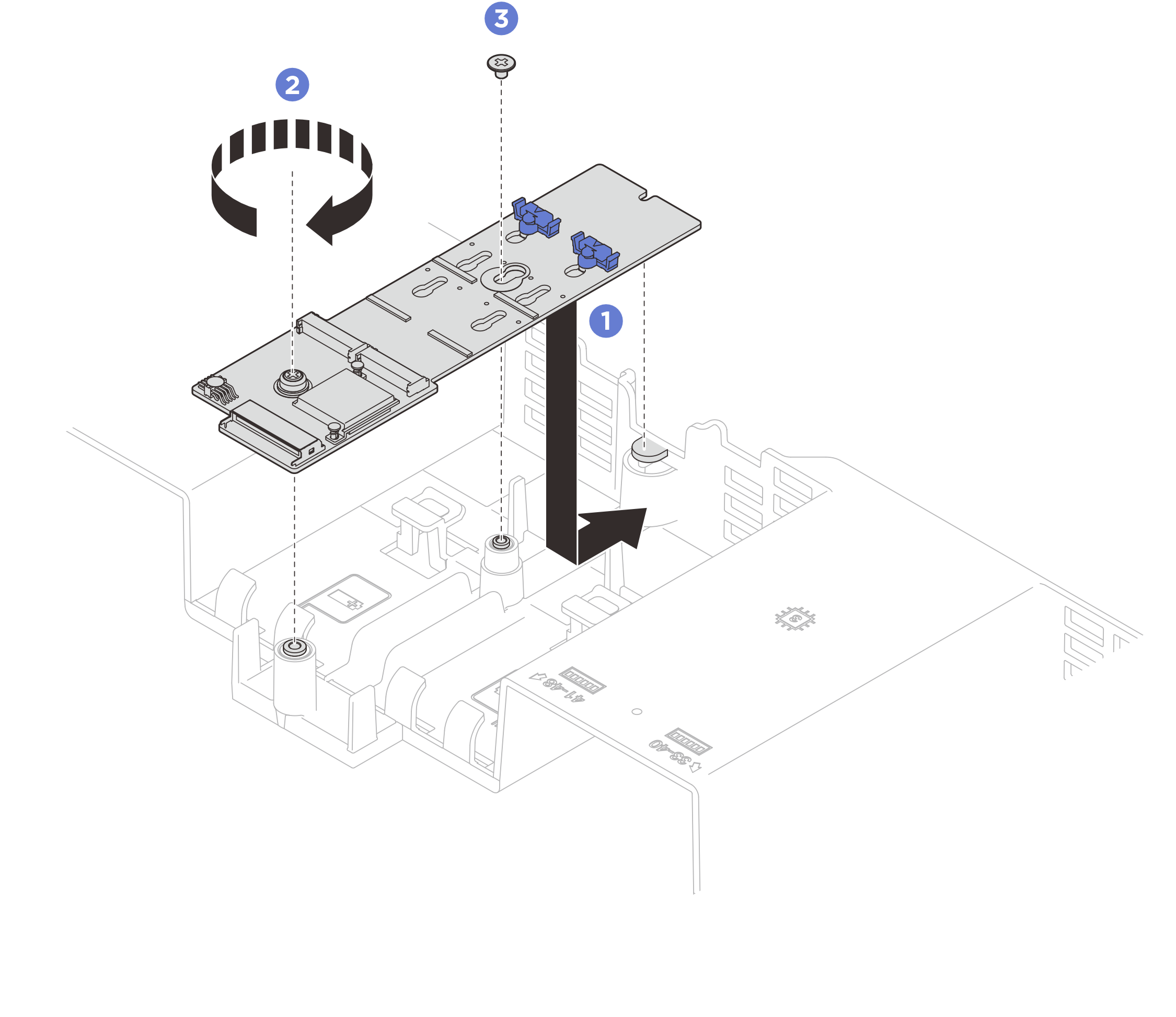

      Figura 1. Installazione dell'adattatore di avvio M.2


2. Collegare il cavo M.2 all'adattatore di avvio M.2.
   • Collegare il cavo all'adattatore di avvio M.2.
   • Agganciare il fermo del cavo sul connettore.

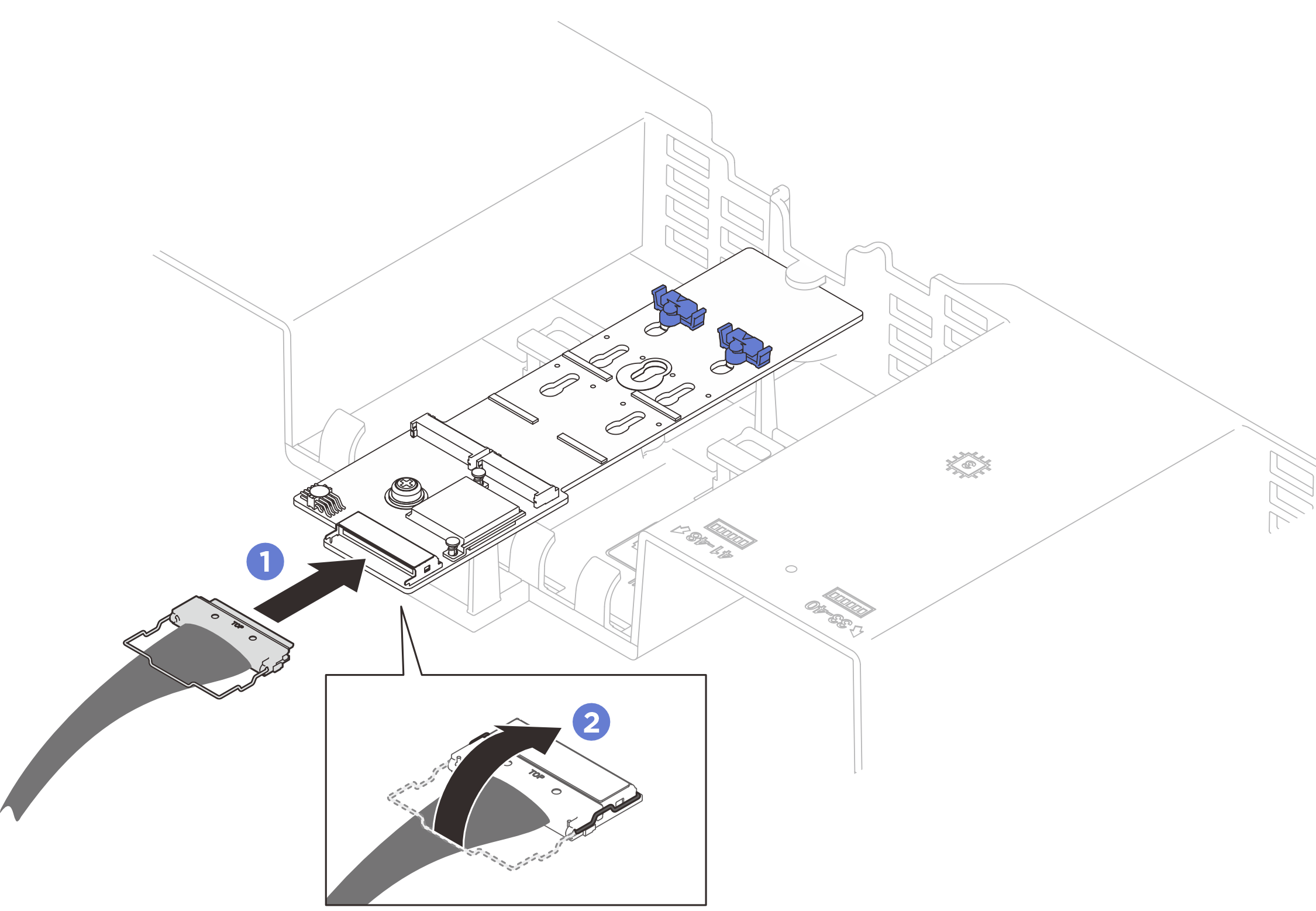

     Figura 2. Connessione dei cavi per l'adattatore di avvio M.2


3. Collegare i cavi M.2 al connettore di alimentazione M.2 e al connettore di segnale sull'assieme della scheda di sistema. Per maggiori dettagli, vedere Instradamento dei cavi dell'adattatore di avvio M.2 interno.
