安裝 M.2 開機配接卡

請依照本節中的指示安裝 M.2 開機配接卡。

程序

1. 安裝 M.2 開機配接卡。
   1. 將 M.2 開機配接卡向下放入前方空氣擋板中；然後，向前推動 M.2 開機配接卡，直到就定位為止。
   2. 將固定 M.2 開機配接卡末端的螺絲安裝到前方空氣擋板上
   3. 將固定 M.2 開機配接卡中間的螺絲安裝到前方空氣擋板上。

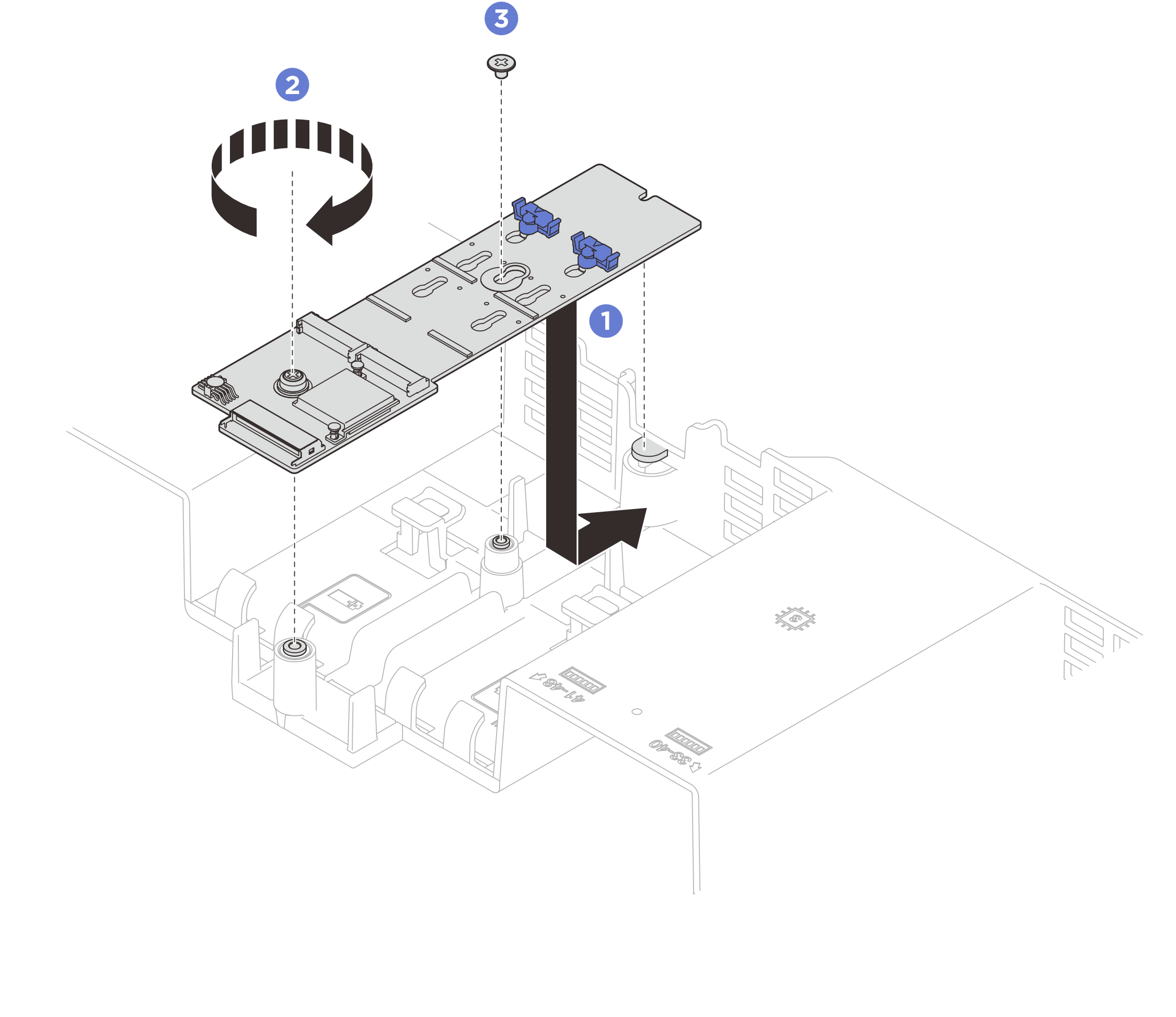

      圖 1. 安裝 M.2 開機配接卡


2. 將 M.2 纜線連接到 M.2 開機配接卡。
   • 將纜線連接到 M.2 開機配接卡。
   • 將纜線上的導線環固定到接頭上。
     圖 2. M.2 開機配接卡纜線連接方式


3. 將 M.2 纜線連接到主機板組件上的 M.2 電源接頭和信號接頭。如需詳細資料，請參閱內部 M.2 開機配接卡纜線佈線。
