內部 M.2 開機配接卡纜線佈線
請依照本節中的指示，瞭解如何為內部 M.2 開機配接卡進行纜線佈線。
註
接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
您可以在貼在纜線的標籤上找到 Cable PN 或 FRU PN。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

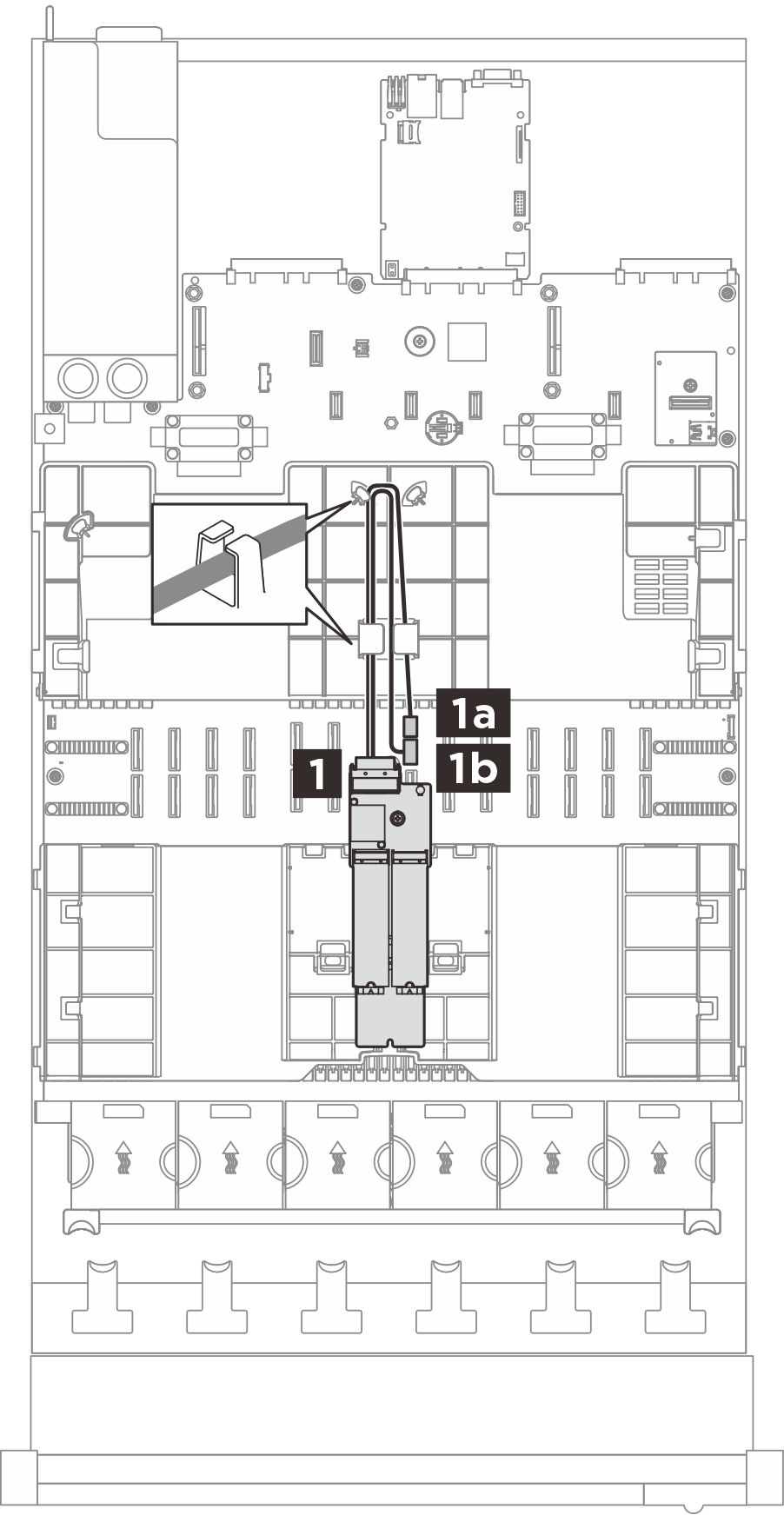

圖 1. 內部 M.2 開機配接卡的纜線佈線
| 從（M.2 開機配接卡） | 到（主機板組件） | 纜線 |
|---|---|---|
1 M.2 電源和信號 | 1a M.2 電源 | MCIO x4+2x10p 至 ULP 82p（300/300 公釐） |
1b M.2 信號 |
