快閃記憶體電源模組纜線佈線
請依照本節中的指示，瞭解如何為快閃記憶體電源模組進行纜線佈線。
註
接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
您可以在貼在纜線的標籤上找到 Cable PN 或 FRU PN。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。
根據伺服器型號選擇佈線方案。
快閃記憶體電源模組纜線佈線（三個擴充卡）

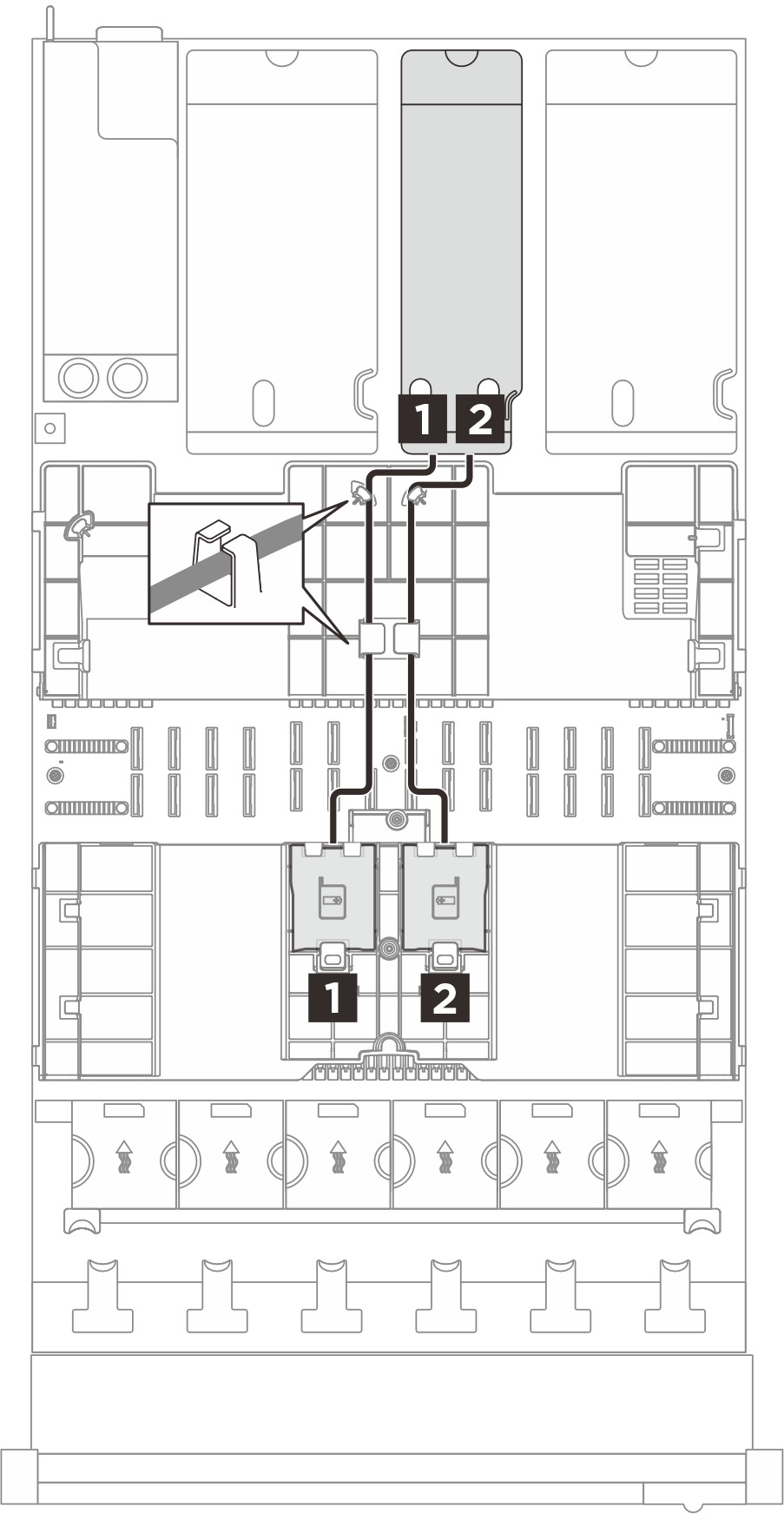

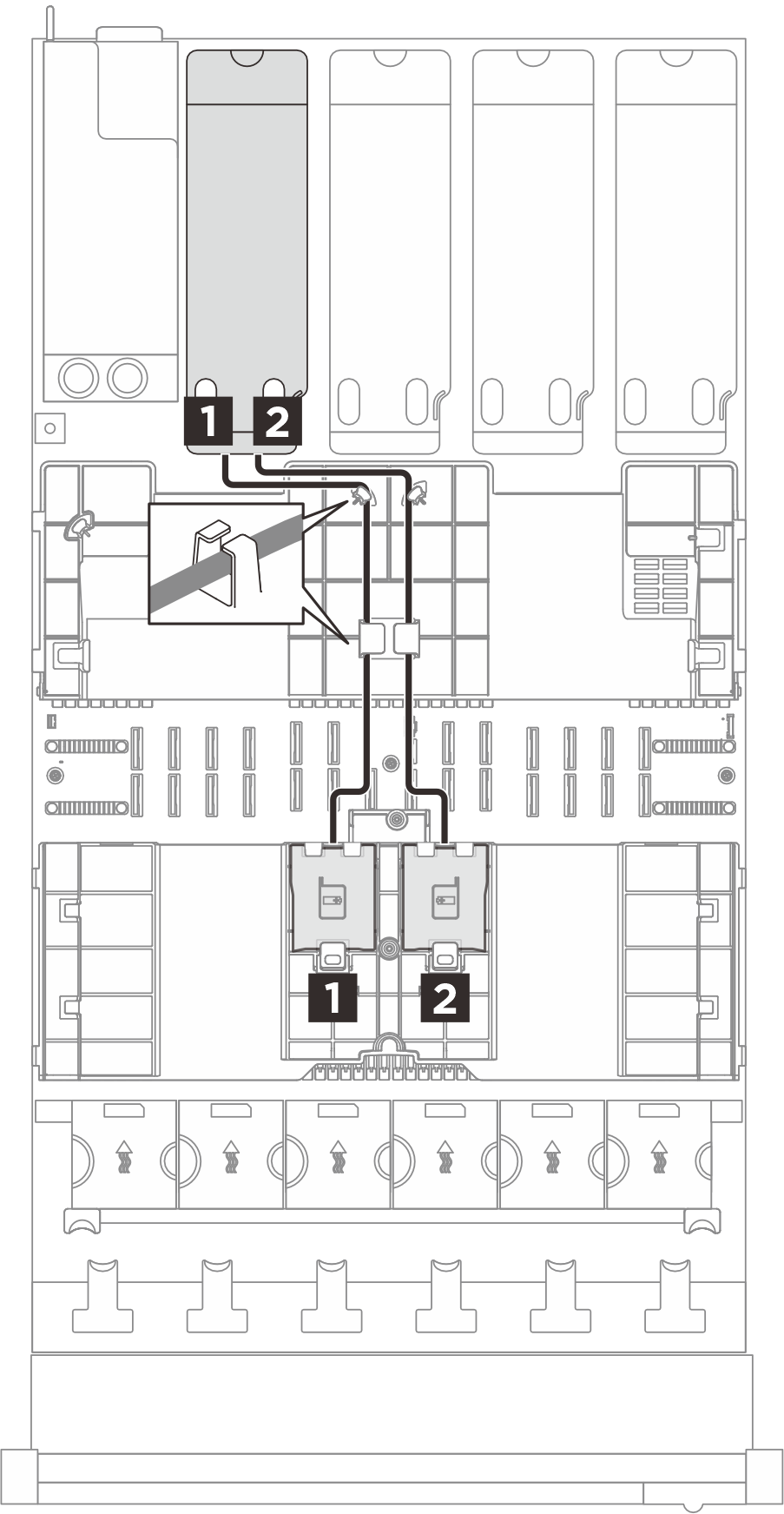

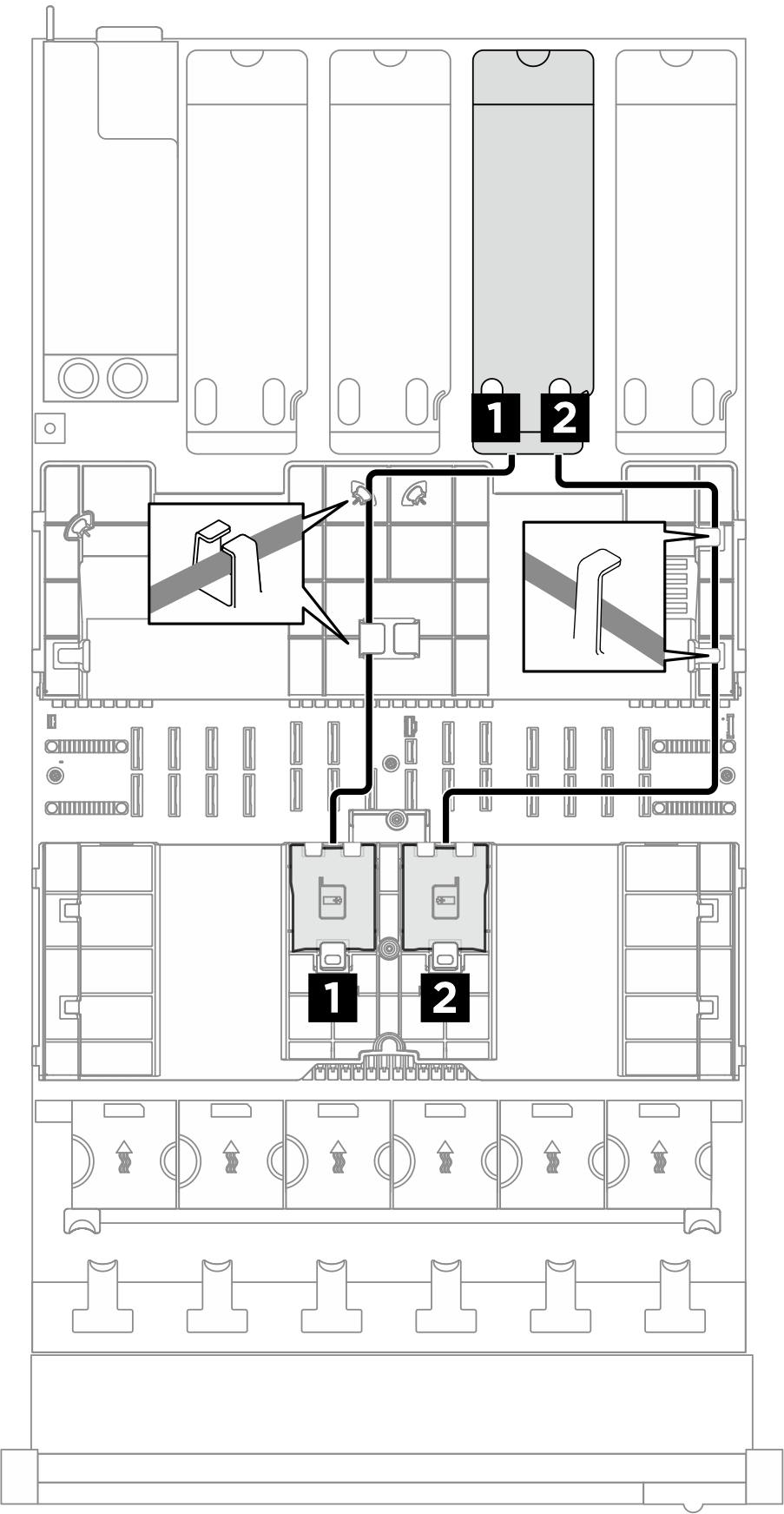

| 快閃記憶體電源模組纜線佈線至擴充卡 3 | 快閃記憶體電源模組纜線佈線至擴充卡 2 | 快閃記憶體電源模組纜線佈線至擴充卡 1 |
|---|---|---|
 |  |  |
| 從 | 到 | 纜線 |
|---|---|---|
| 1 快閃記憶體電源模組 | 1 RAID 配接卡安裝在 PCIe 擴充卡上 |
|
| 2 快閃記憶體電源模組 | 2 RAID 配接卡安裝在 PCIe 擴充卡上 |
|
快閃記憶體電源模組纜線佈線（四個擴充卡）

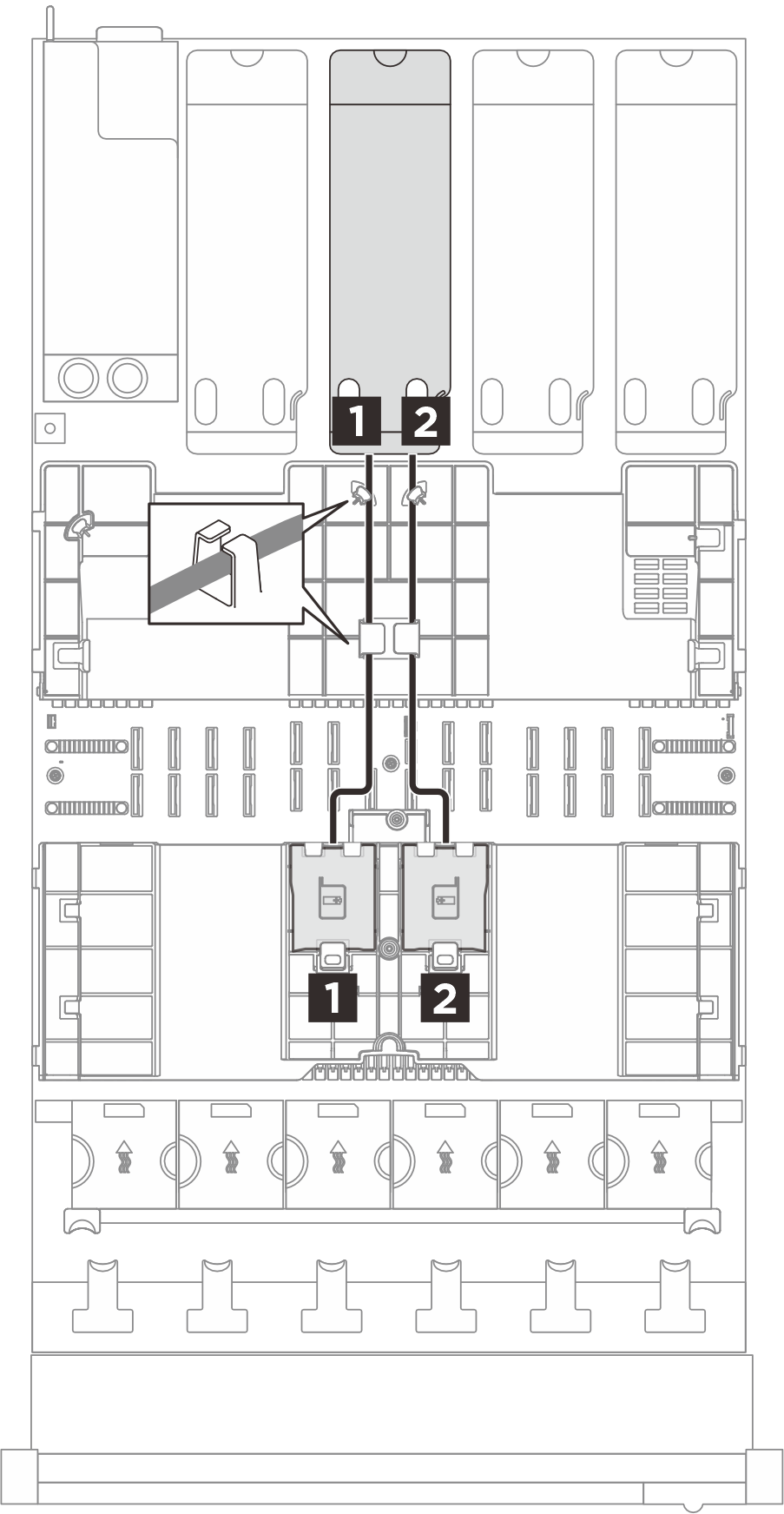

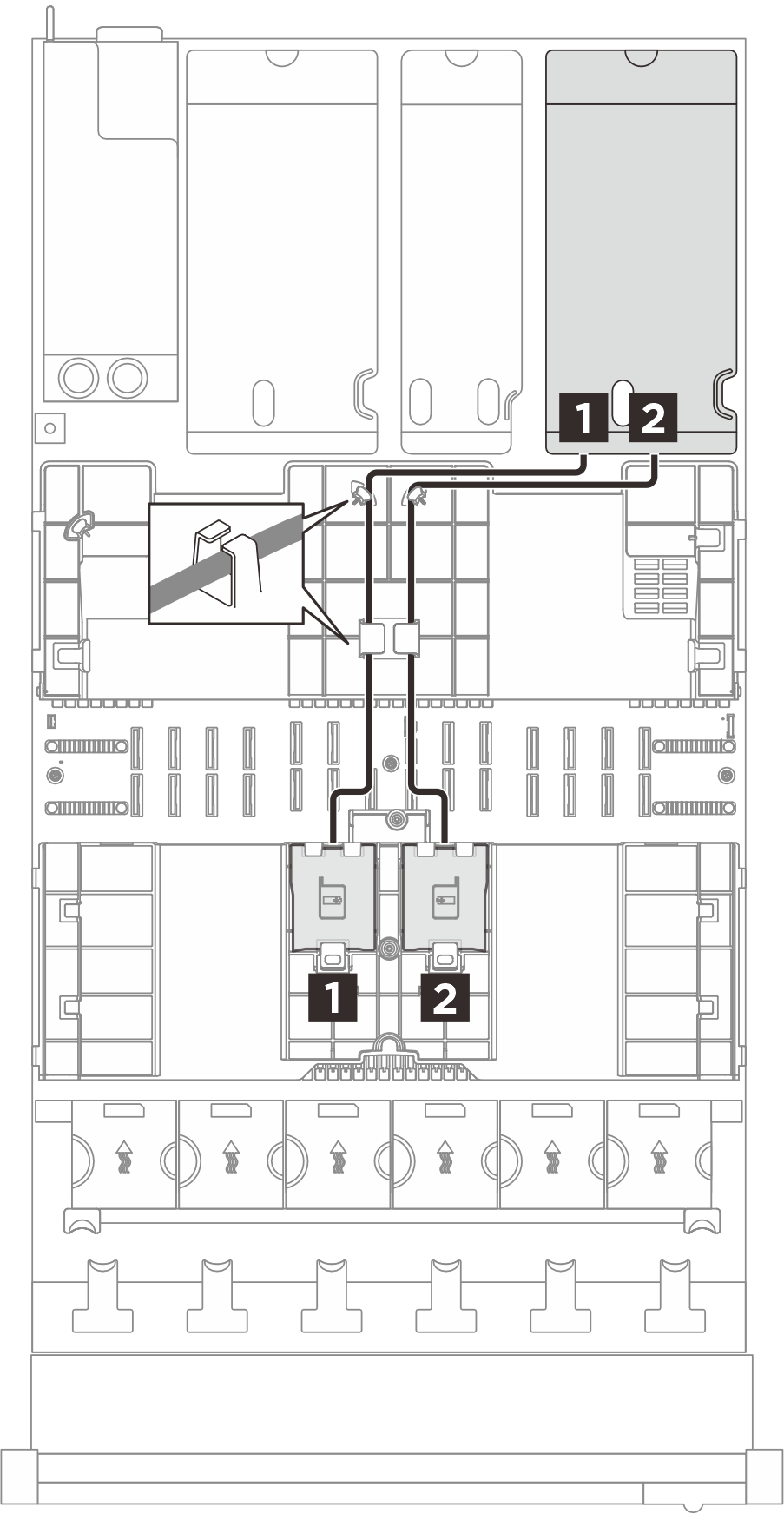

| 快閃記憶體電源模組纜線佈線至擴充卡 A | 快閃記憶體電源模組纜線佈線至擴充卡 B |
|---|---|
 |  |

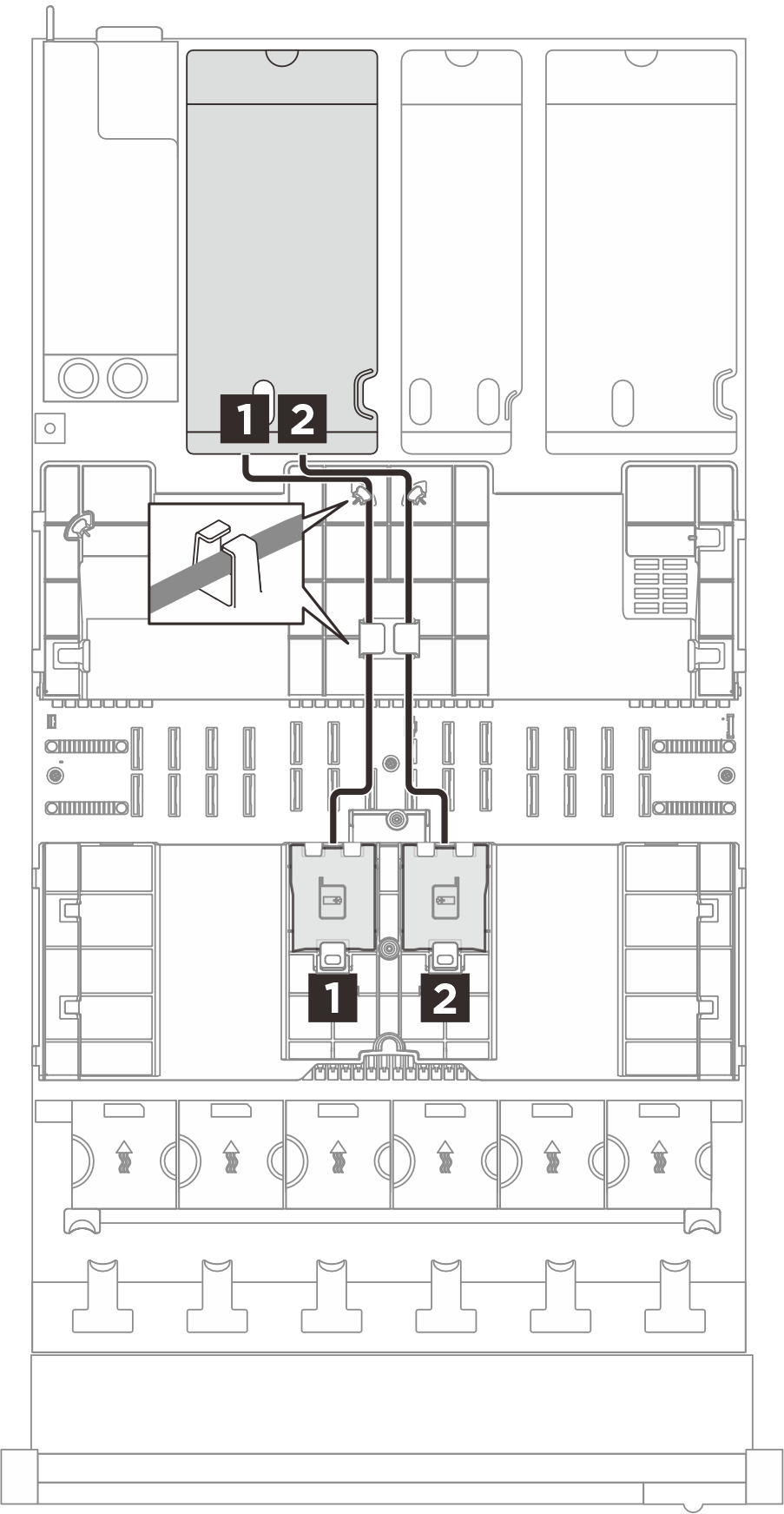

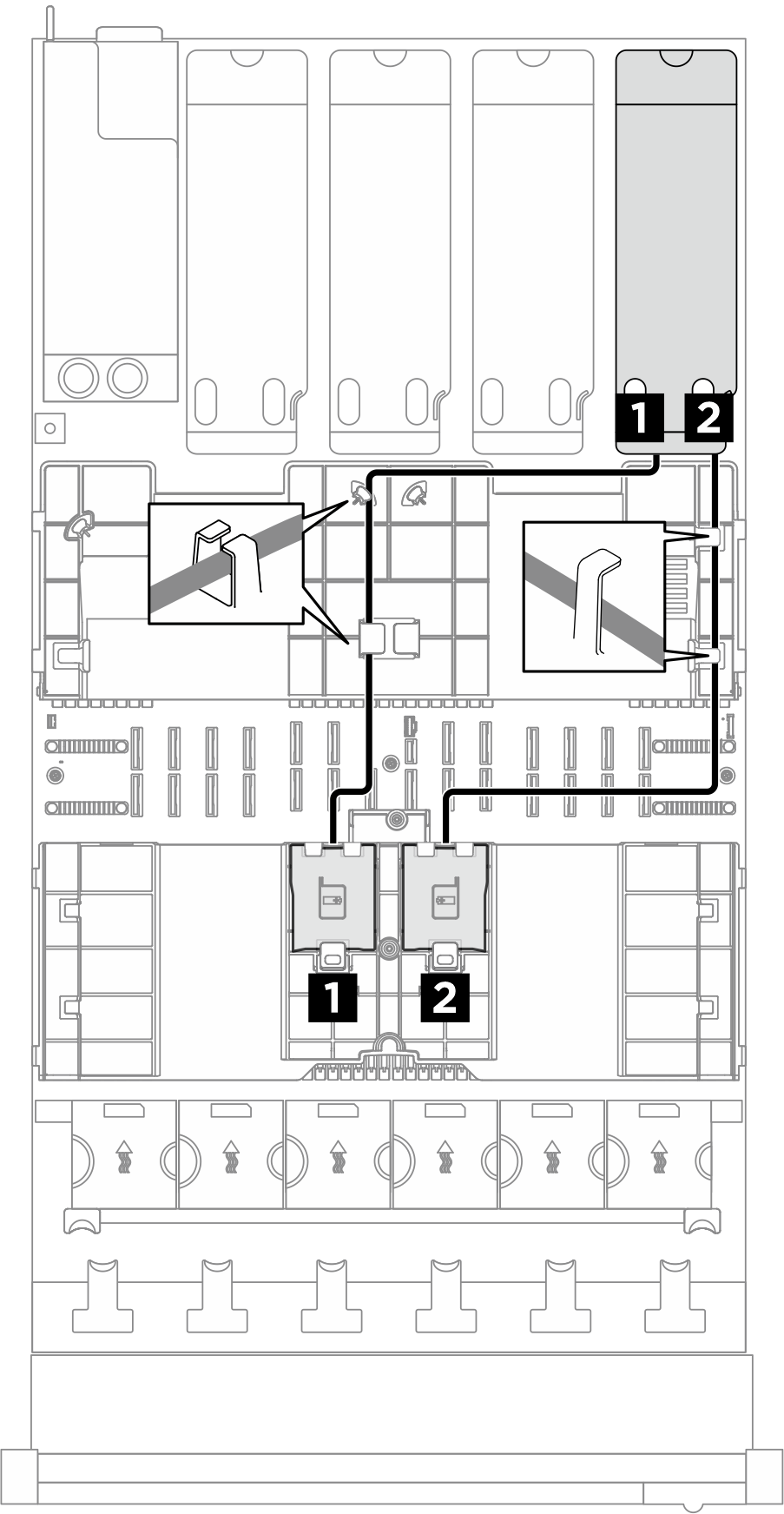

| 快閃記憶體電源模組纜線佈線至擴充卡 C | 快閃記憶體電源模組纜線佈線至擴充卡 D |
 |  |
| 從 | 到 | 纜線 |
|---|---|---|
| 1 快閃記憶體電源模組 | 1 RAID 配接卡安裝在 PCIe 擴充卡上 |
|
| 2 快閃記憶體電源模組 | 2 RAID 配接卡安裝在 PCIe 擴充卡上 |
|
