การเดินสายโมดูลพลังงานแบบแฟลช

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับโมดูลพลังงานแบบแฟลช

หมายเหตุ

  • การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n

  • สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย

  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

เลือกแผนการเดินสายตามรุ่นเซิร์ฟเวอร์

การเดินสายโมดูลพลังงานแบบแฟลช (ตัวยกสามตัว)​

การเดินสายโมดูลพลังงานแบบแฟลชเข้ากับตัวยก 3การเดินสายโมดูลพลังงานแบบแฟลชเข้ากับตัวยก 2การเดินสายโมดูลพลังงานแบบแฟลชเข้ากับตัวยก 1

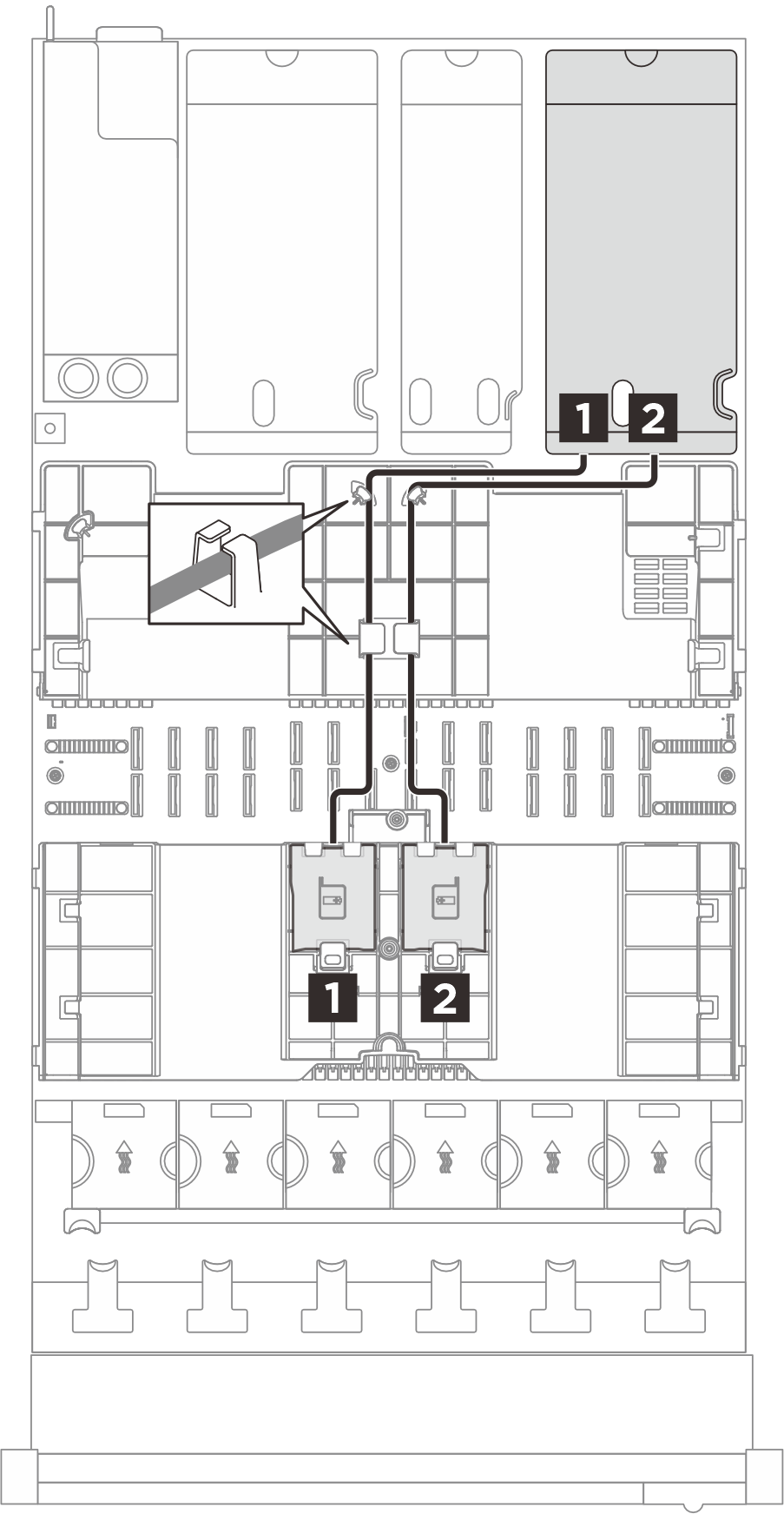

Flash power module cable routing to riser 3

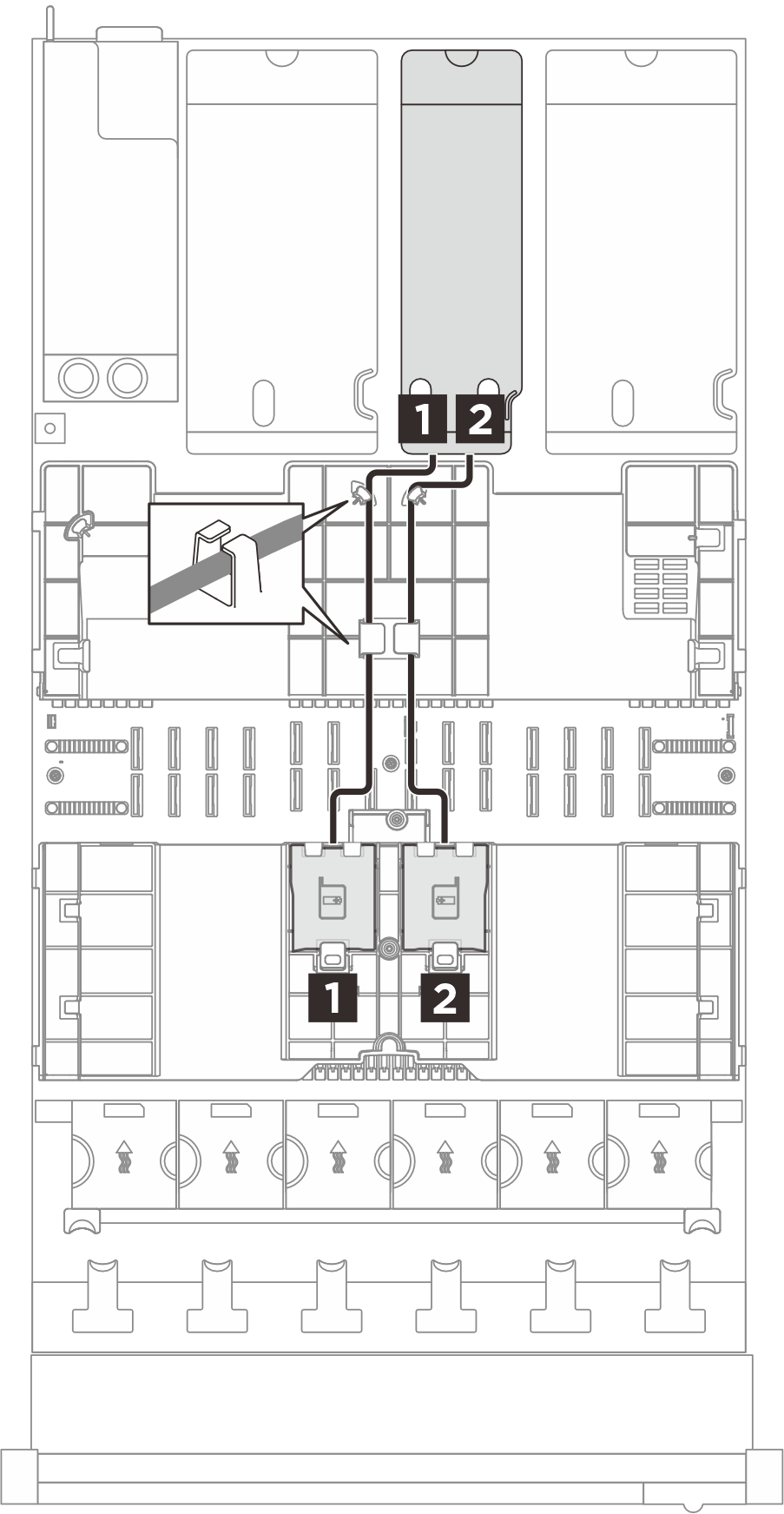

Flash power module cable routing to riser 2

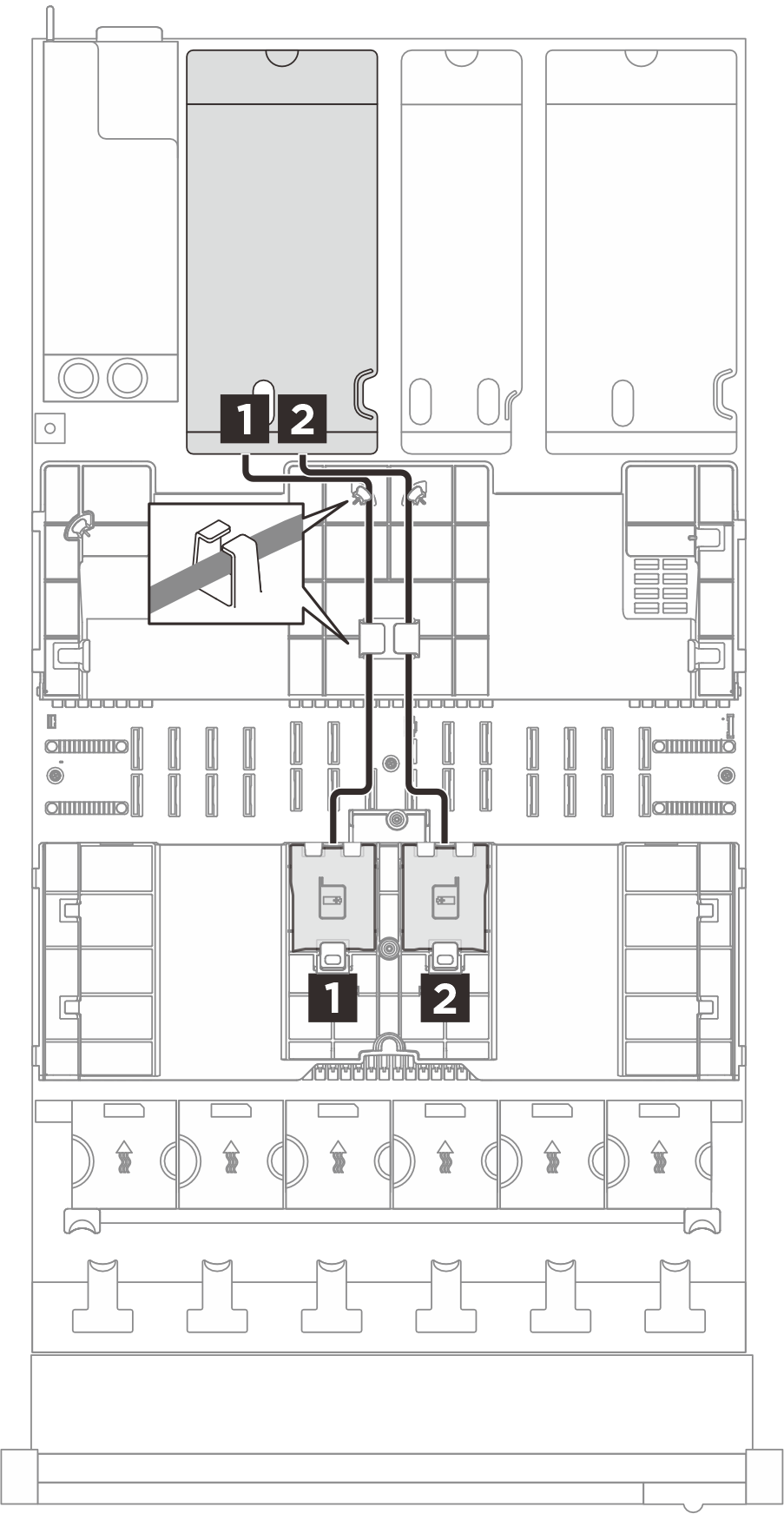

Flash power module cable routing to riser 1
จากไปยังสาย
1 โมดูลพลังงานแบบแฟลช1 อะแดปเตอร์ RAID ที่ติดตั้งบนตัวยก PCIe
  • Gen 4: 2x4p ถึง 1x9p (680 มม.)
  • Gen 3: 1x8p ถึง 1x8p (680 มม.)
2 โมดูลพลังงานแบบแฟลช2 อะแดปเตอร์ RAID ที่ติดตั้งบนตัวยก PCIe
  • Gen 4: 2x4p ถึง 1x9p (680 มม.)
  • Gen 3: 1x8p ถึง 1x8p (680 มม.)

การเดินสายโมดูลพลังงานแบบแฟลช (ตัวยกสี่ตัว)​

การเดินสายโมดูลพลังงานแบบแฟลชเข้ากับตัวยก Aการเดินสายโมดูลพลังงานแบบแฟลชเข้ากับตัวยก B

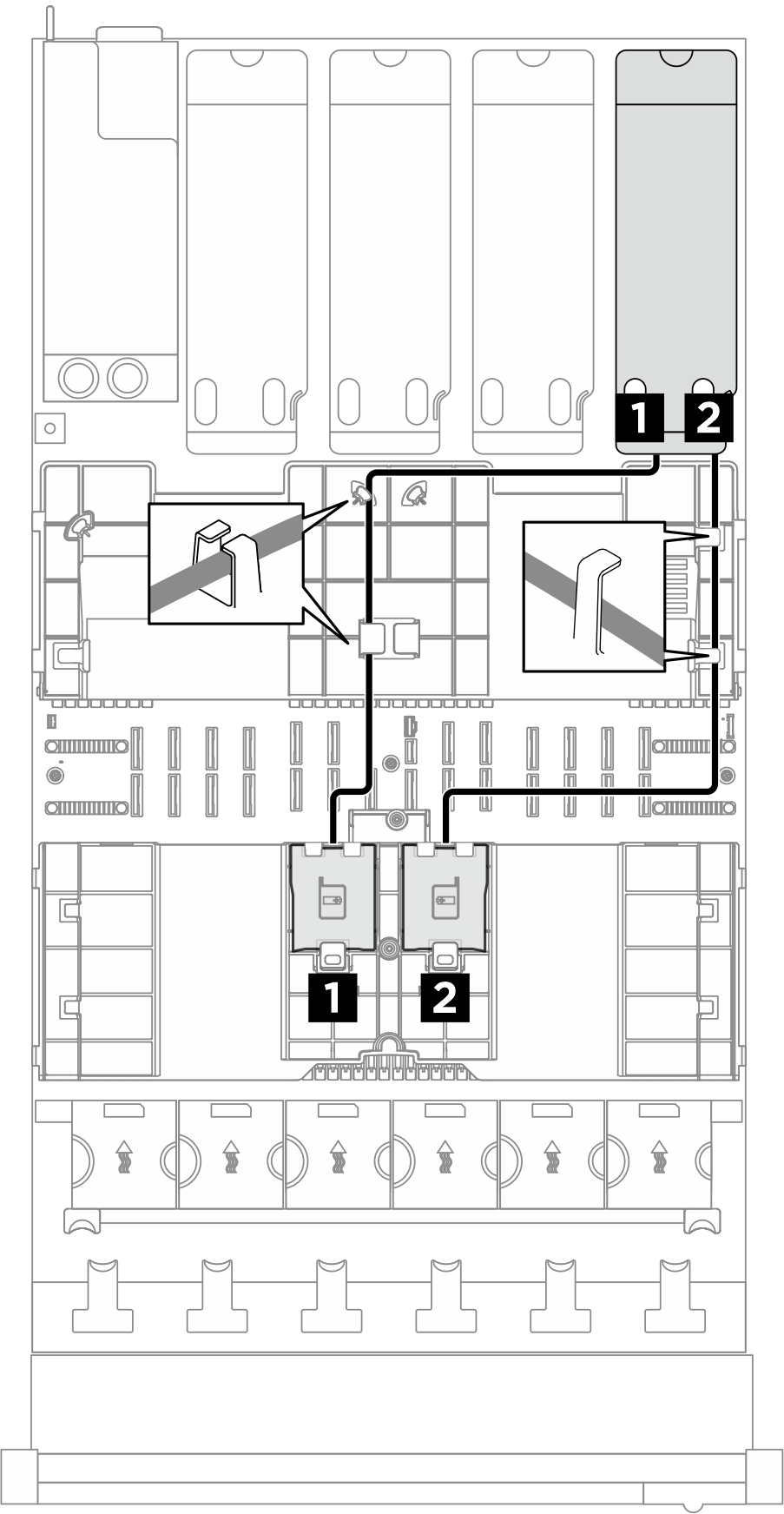

Flash power module cable routing to riser A

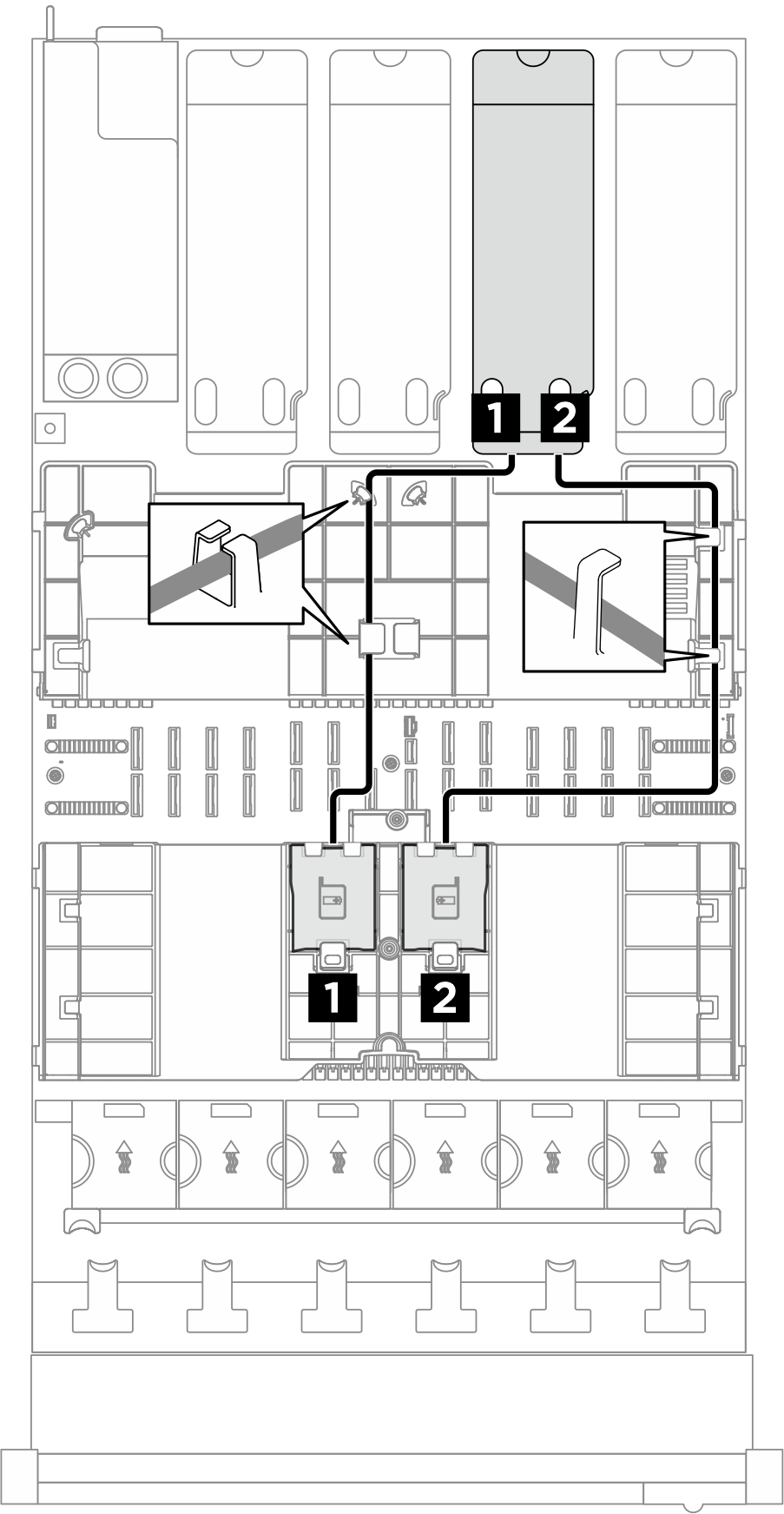

Flash power module cable routing to riser B
การเดินสายโมดูลพลังงานแบบแฟลชเข้ากับตัวยก Cการเดินสายโมดูลพลังงานแบบแฟลชเข้ากับตัวยก D

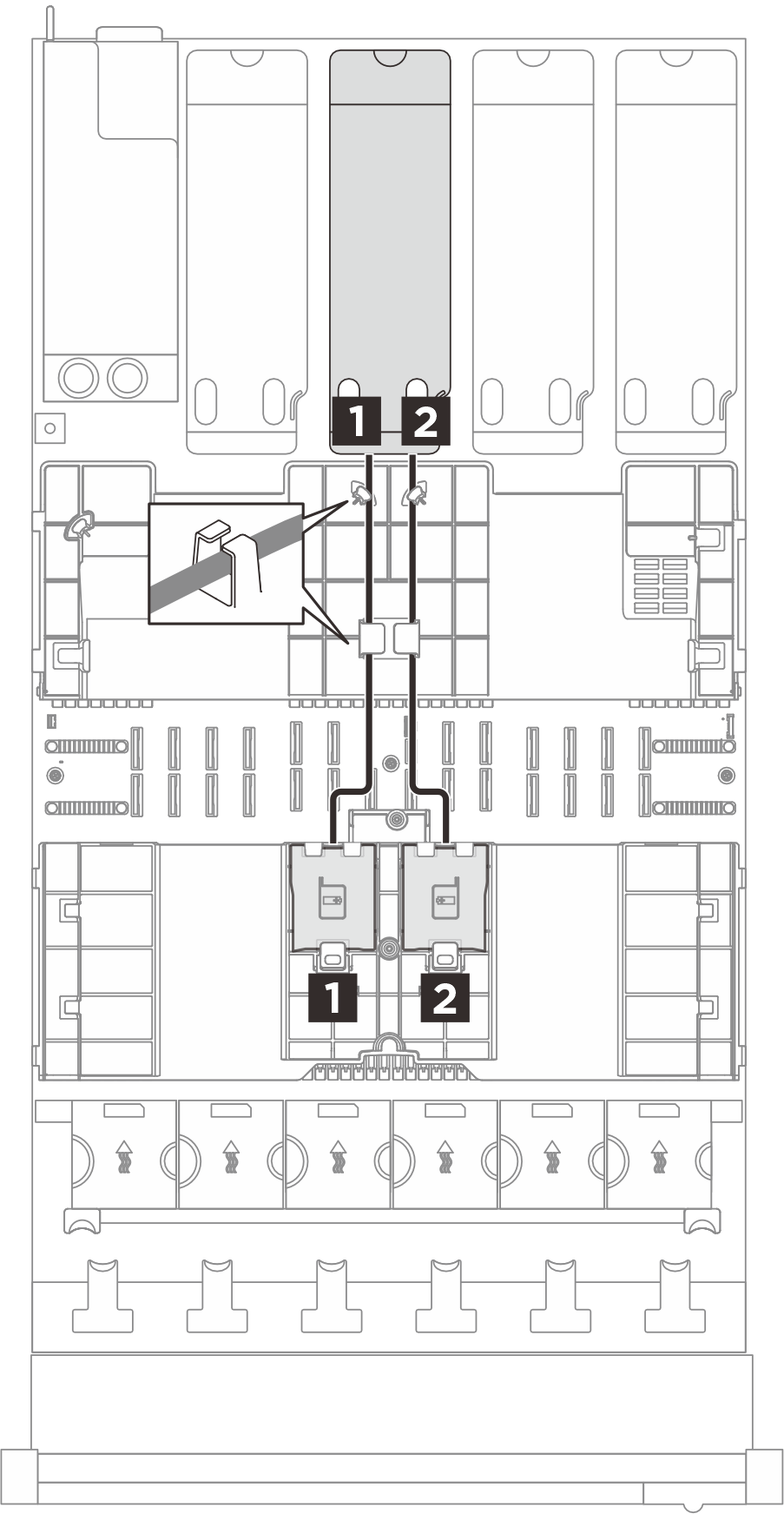

Flash power module cable routing to riser C

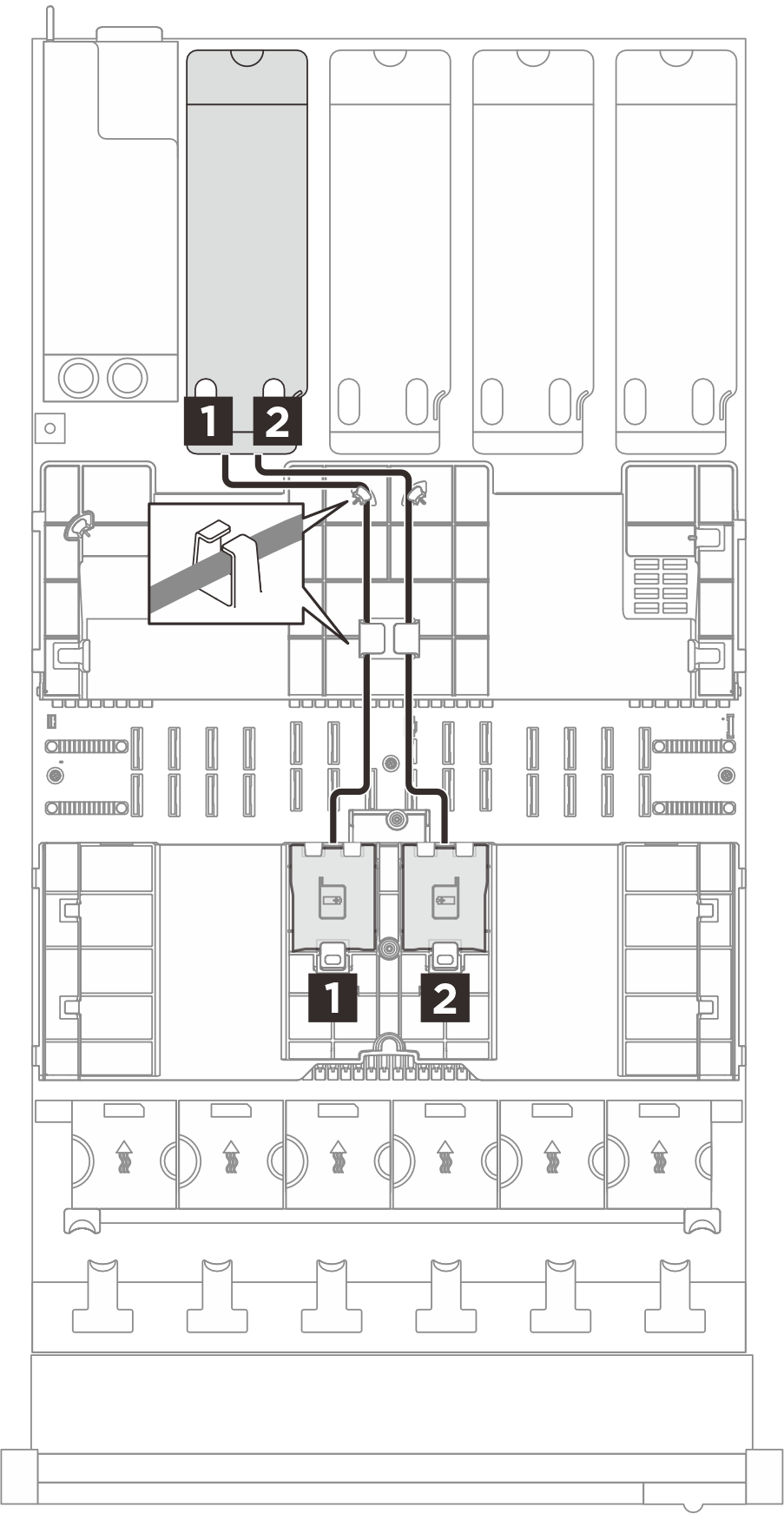

Flash power module cable routing to riser D
จากไปยังสาย
1 โมดูลพลังงานแบบแฟลช1 อะแดปเตอร์ RAID ที่ติดตั้งบนตัวยก PCIe
  • Gen 4: 2x4p ถึง 1x9p (680 มม.)
  • Gen 3: 1x8p ถึง 1x8p (680 มม.)
2 โมดูลพลังงานแบบแฟลช2 อะแดปเตอร์ RAID ที่ติดตั้งบนตัวยก PCIe
  • Gen 4: 2x4p ถึง 1x9p (680 มม.)
  • Gen 3: 1x8p ถึง 1x8p (680 มม.)
