Roteamento de cabos de módulo de energia flash

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos dos módulos de energia flash.

Nota

  • Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n

  • O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.

  • Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

Escolha o plano de roteamento de acordo com o modelo de servidor.

Roteamento de cabos de módulo de energia flash (três placas riser)​

Roteamento de cabos de módulo de energia flash para placa riser 3Roteamento de cabos de módulo de energia flash para placa riser 2Roteamento de cabos de módulo de energia flash para placa riser 1

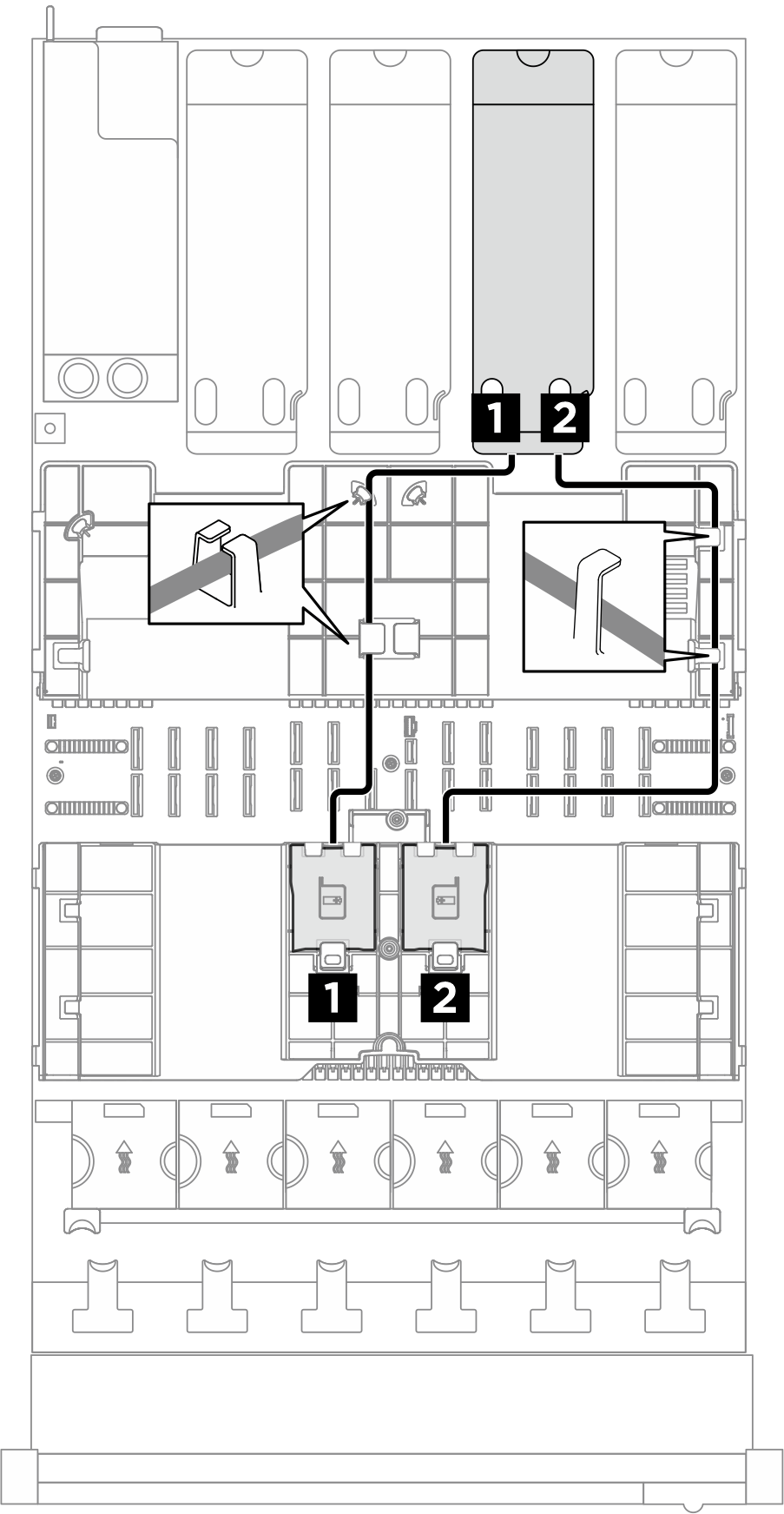

Flash power module cable routing to riser 3

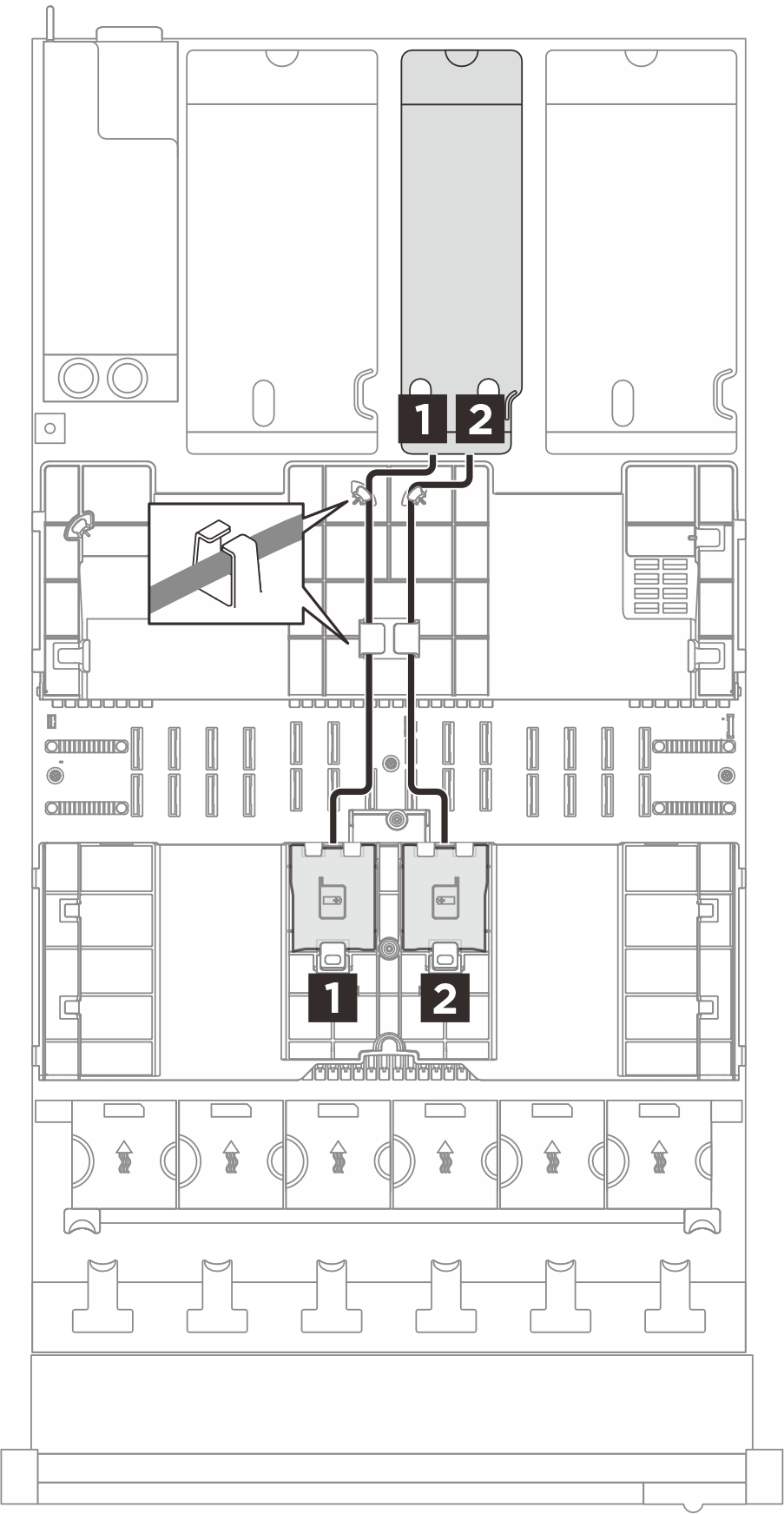

Flash power module cable routing to riser 2

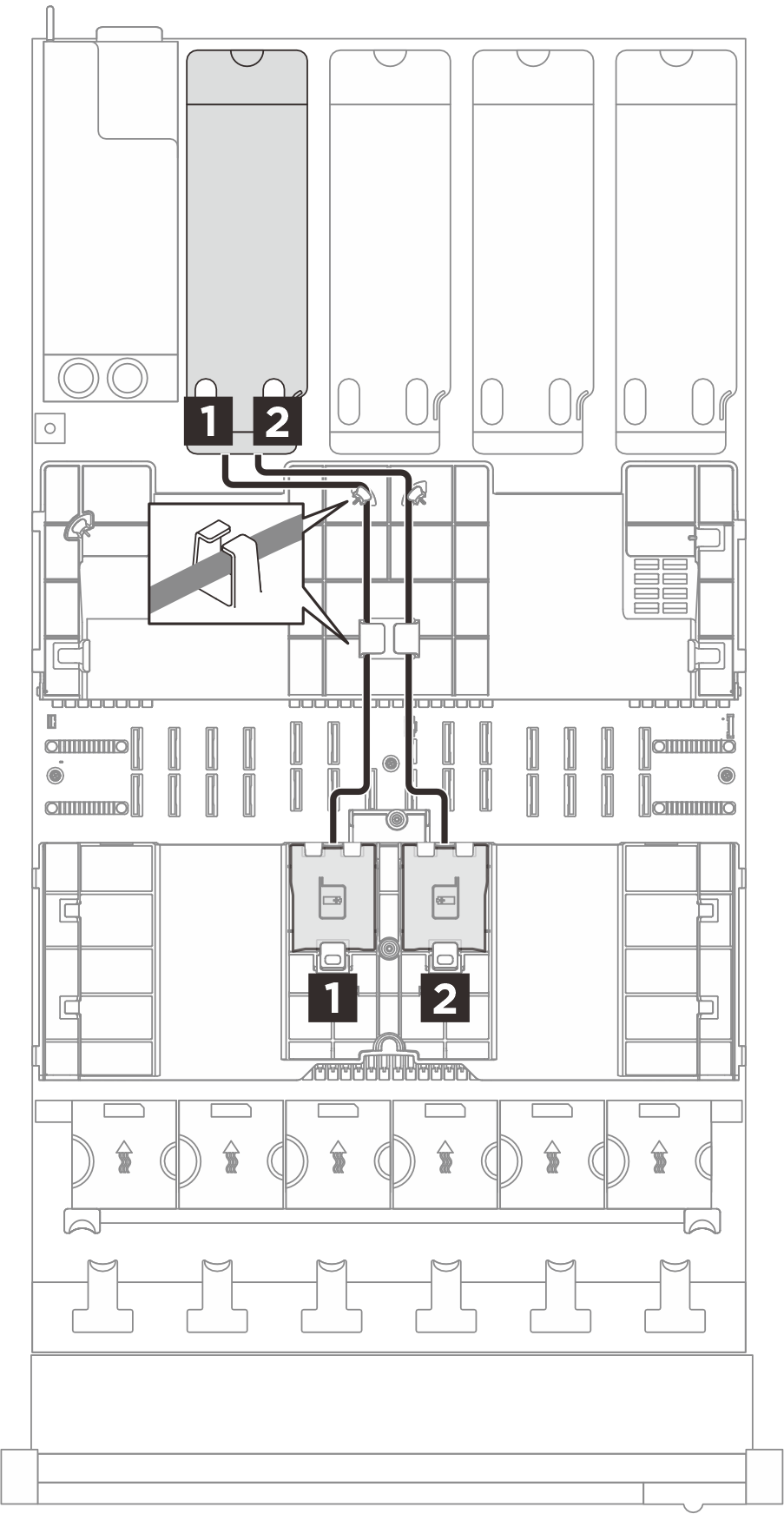

Flash power module cable routing to riser 1
NoParaCabo
1 Módulo de energia flash1 Adaptador RAID instalado na placa riser PCIe
  • Gen 4: 2x4p a 1x9p (680 mm)
  • Gen 3: 1x8p a 1x8p (680 mm)
2 Módulo de energia flash2 Adaptador RAID instalado na placa riser PCIe
  • Gen 4: 2x4p a 1x9p (680 mm)
  • Gen 3: 1x8p a 1x8p (680 mm)

Roteamento de cabos de módulo de energia flash (quatro placas riser)​

Roteamento de cabos de módulo de energia flash para placa riser ARoteamento de cabos de módulo de energia flash para placa riser B

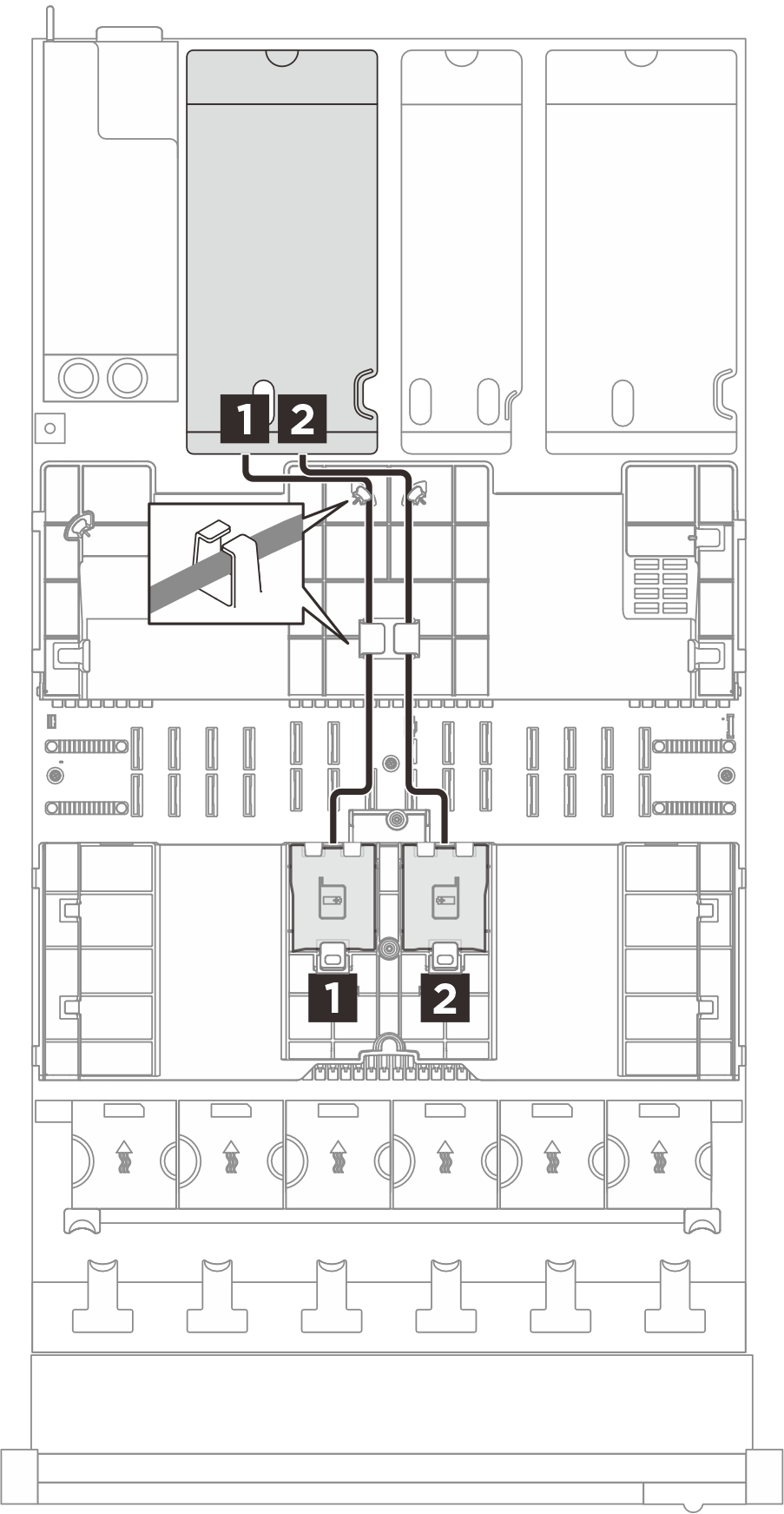

Flash power module cable routing to riser A

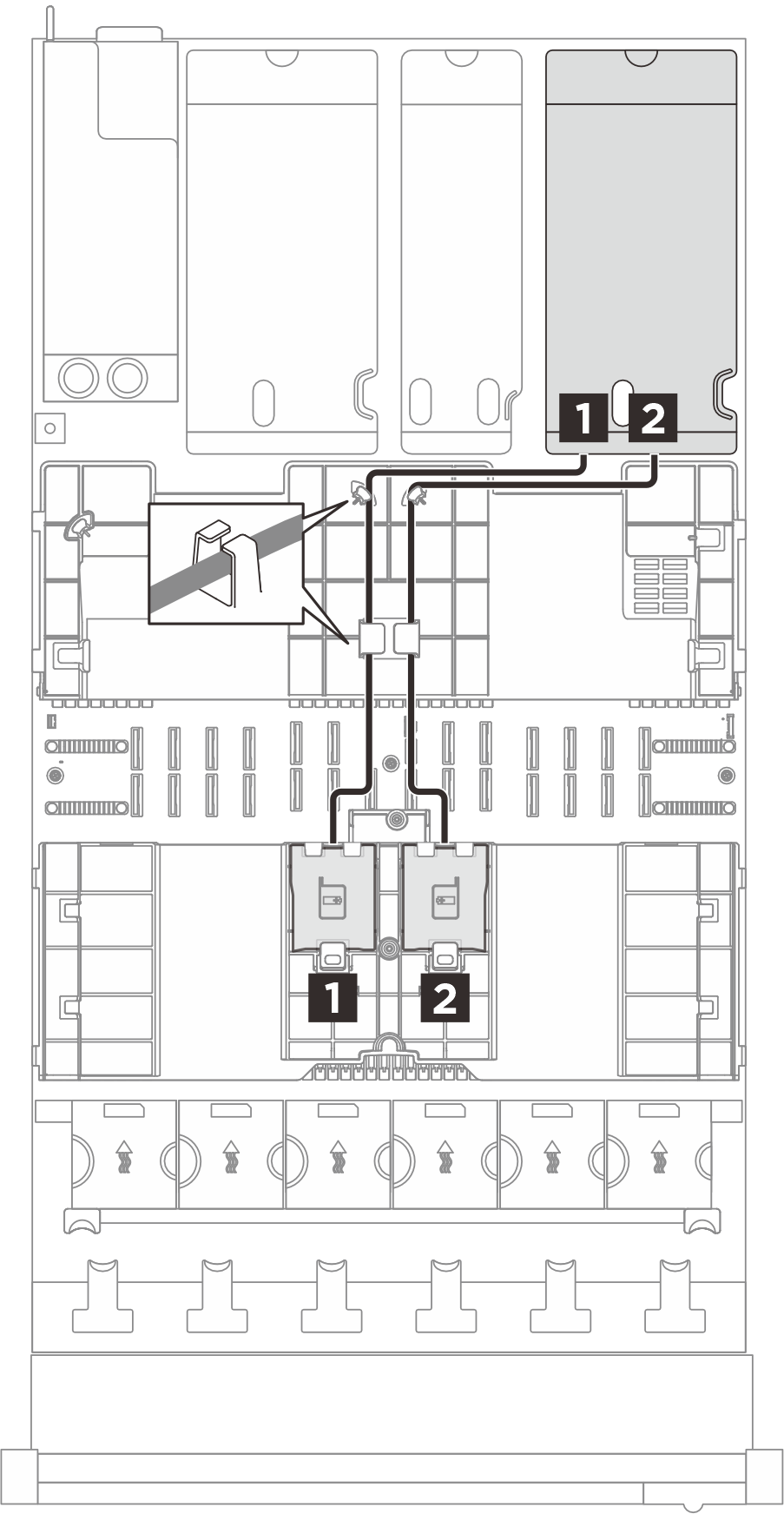

Flash power module cable routing to riser B
Roteamento de cabos de módulo de energia flash para placa riser CRoteamento de cabos de módulo de energia flash para placa riser D

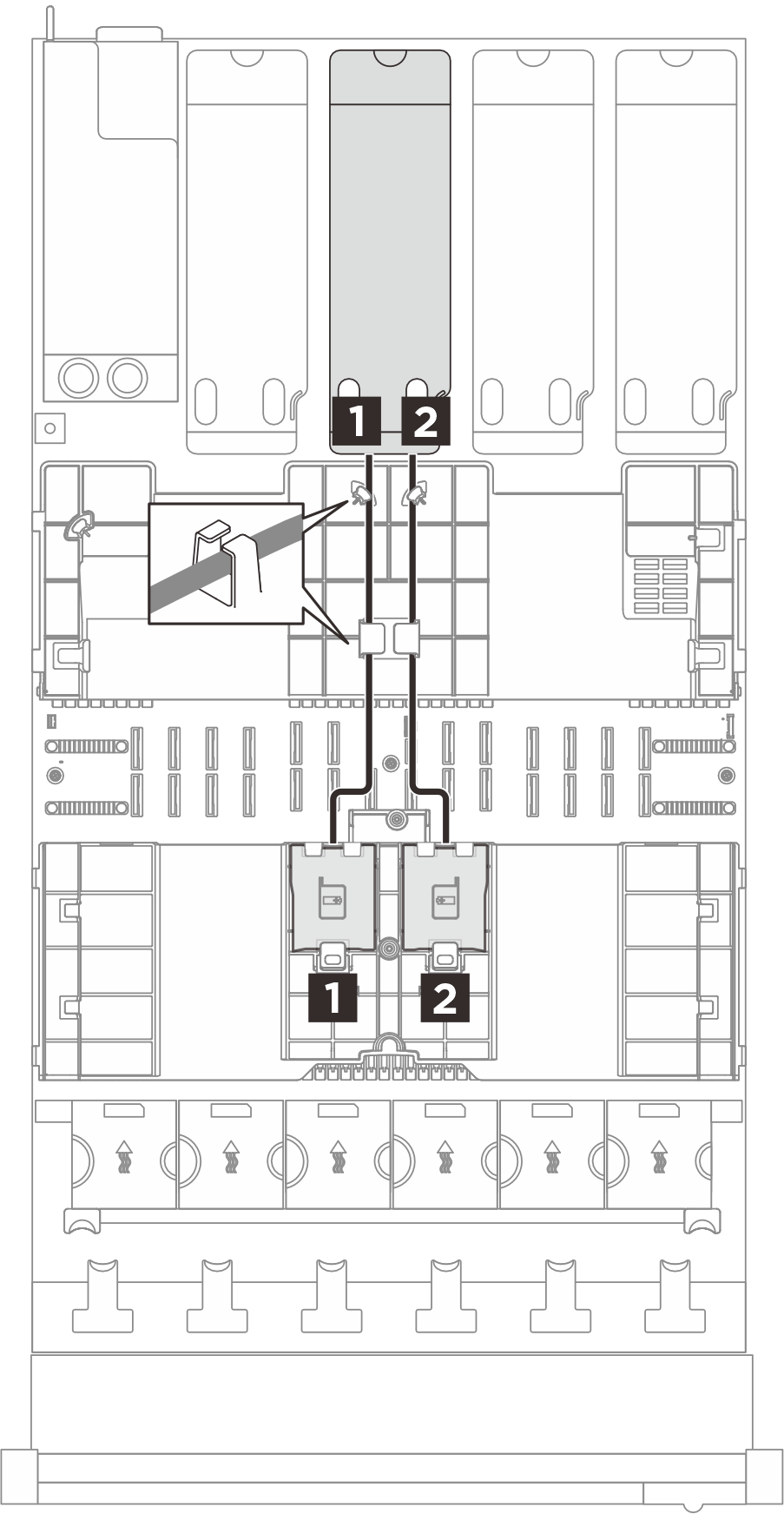

Flash power module cable routing to riser C

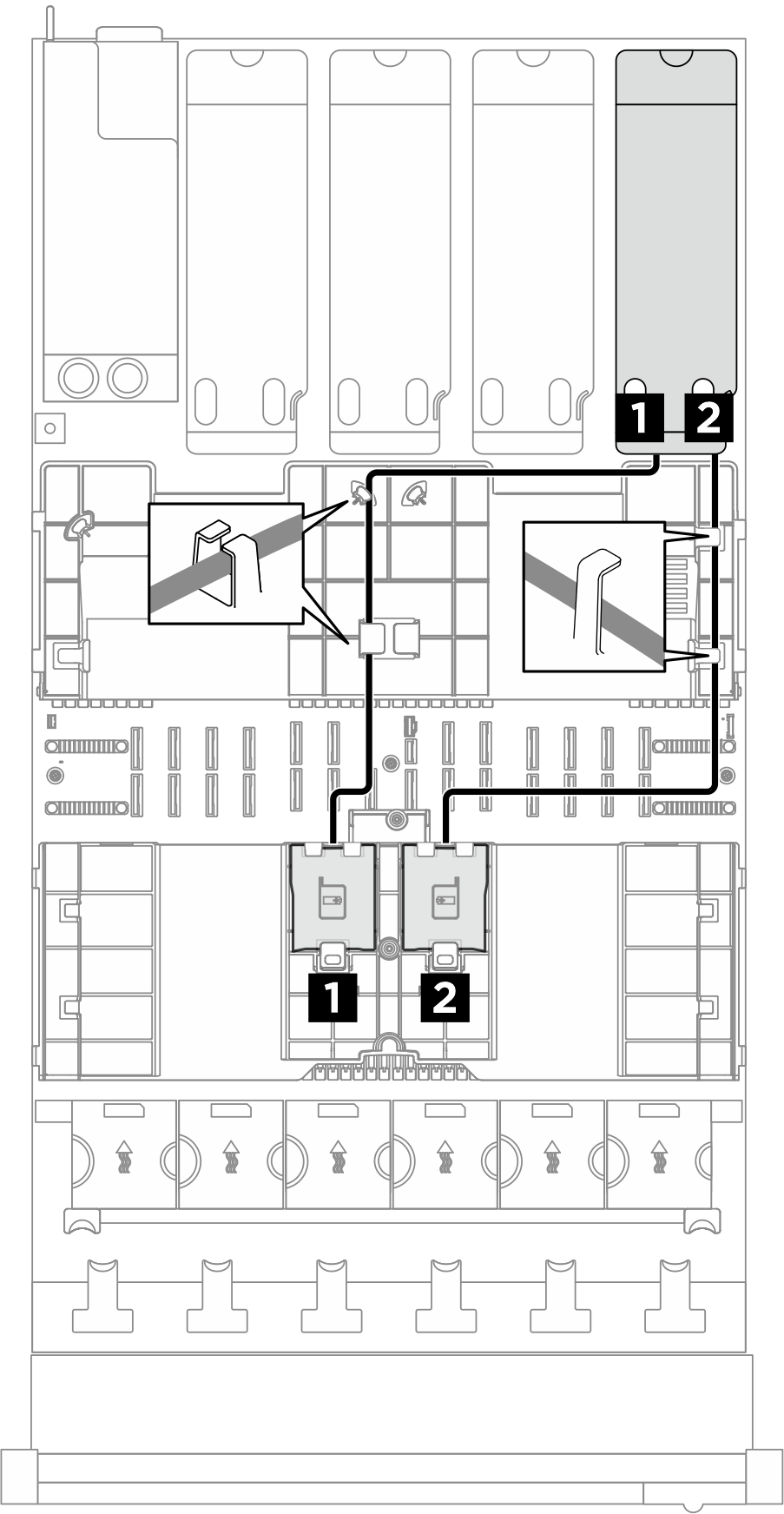

Flash power module cable routing to riser D
NoParaCabo
1 Módulo de energia flash1 Adaptador RAID instalado na placa riser PCIe
  • Gen 4: 2x4p a 1x9p (680 mm)
  • Gen 3: 1x8p a 1x8p (680 mm)
2 Módulo de energia flash2 Adaptador RAID instalado na placa riser PCIe
  • Gen 4: 2x4p a 1x9p (680 mm)
  • Gen 3: 1x8p a 1x8p (680 mm)
