Roteamento de cabos do backplane E3.S
Use a seção para entender o roteamento de cabos do backplane E3.S.
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

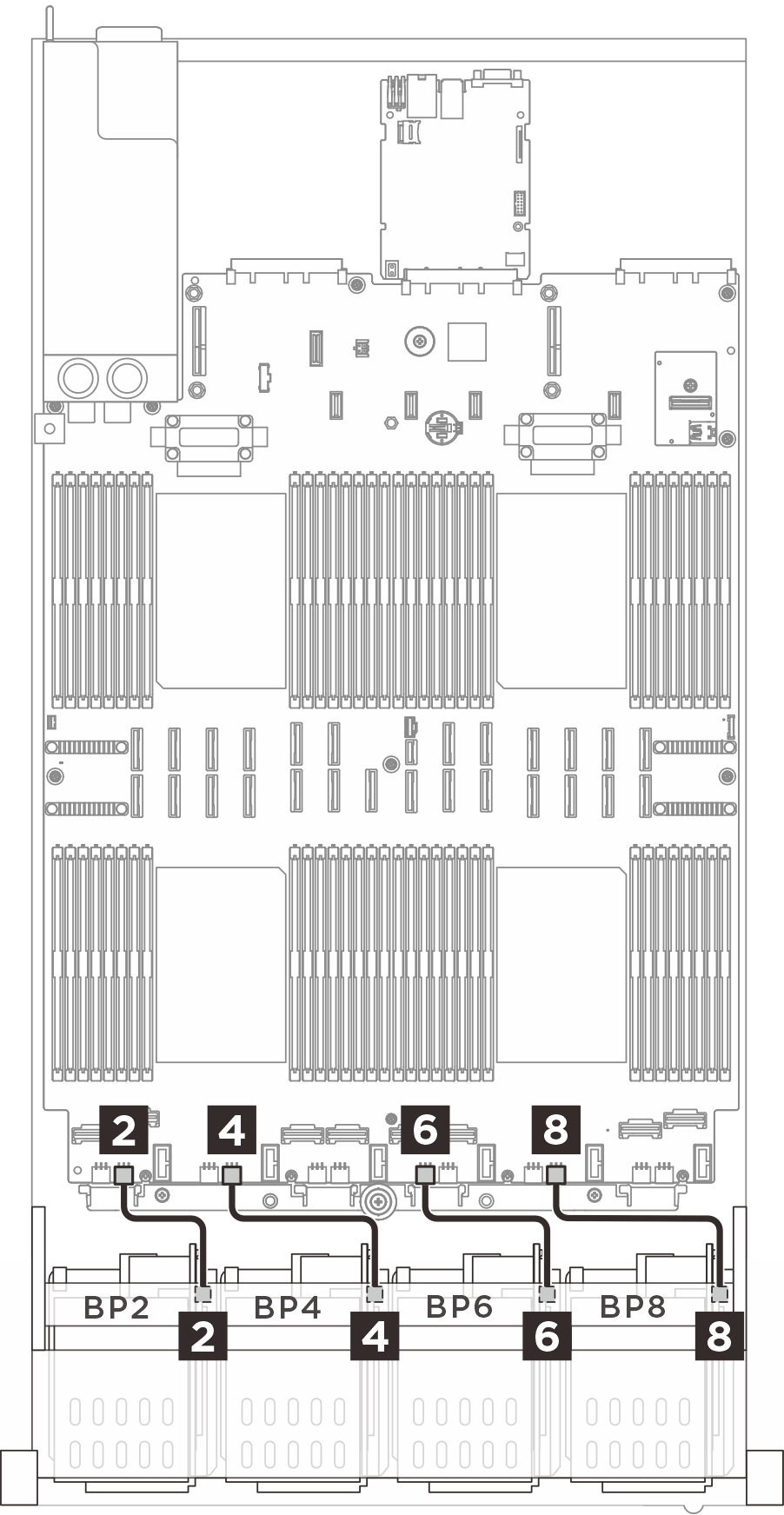

Roteamento de cabos de energia
 |  |
| De (backplane) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S a 6P+6S (150 mm) |
2 BP2: PWR | 2 BP2 PWR | 6P+6S a 6P+6S (150 mm) |
3 BP3: PWR | 3 BP5 PWR | 6P+6S a 6P+6S (150 mm) |
4 BP4: PWR | 4 BP4 PWR | 6P+6S a 6P+6S (150 mm) |
5 BP5: PWR | 5 BP8 PWR | 6P+6S a 6P+6S (150 mm) |
6 BP6: PWR | 6 BP7 PWR | 6P+6S a 6P+6S (150 mm) |
7 BP7: PWR | 7 BP11 PWR | 6P+6S a 6P+6S (150 mm) |
8 BP8: PWR | 8 BP10 PWR | 6P+6S a 6P+6S (150 mm) |

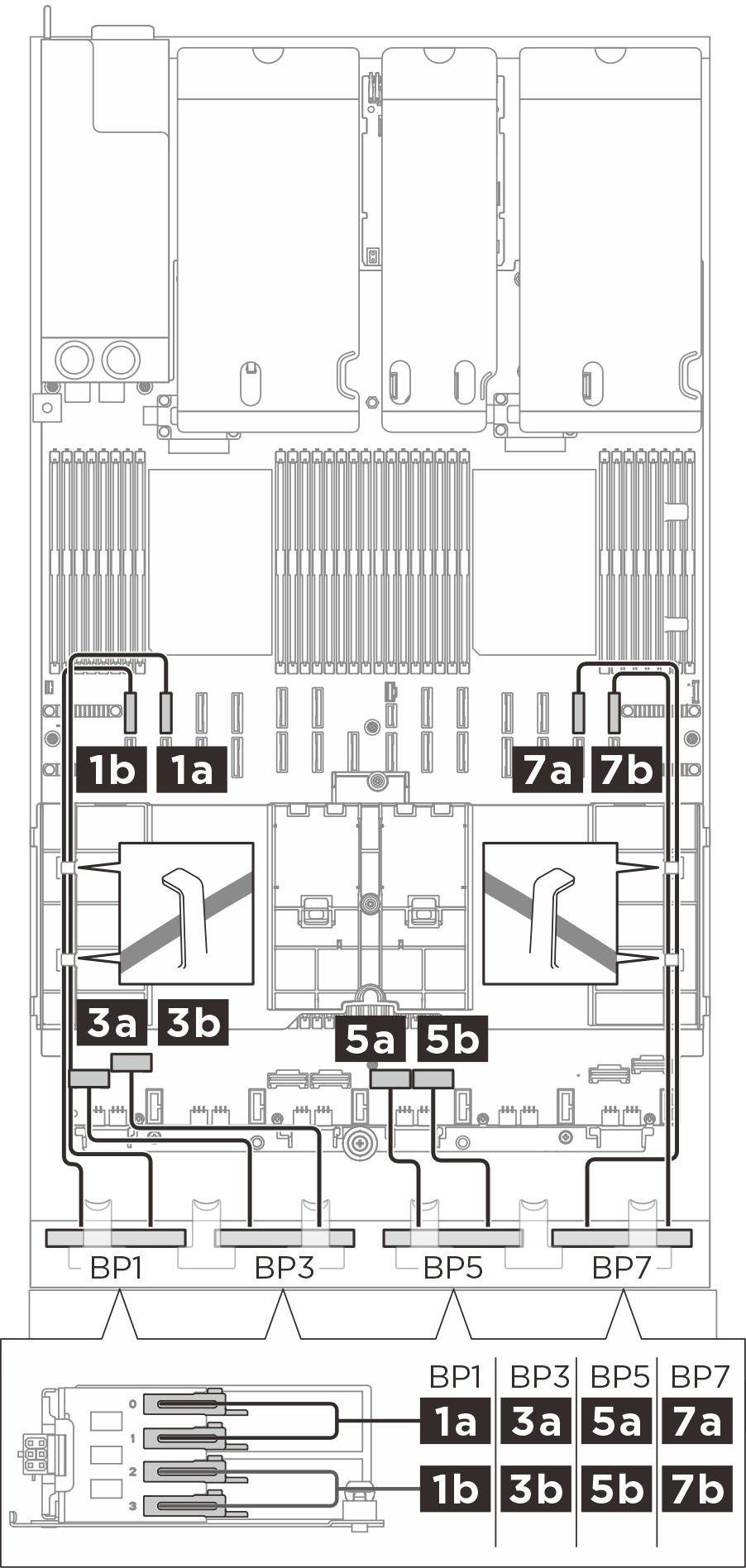

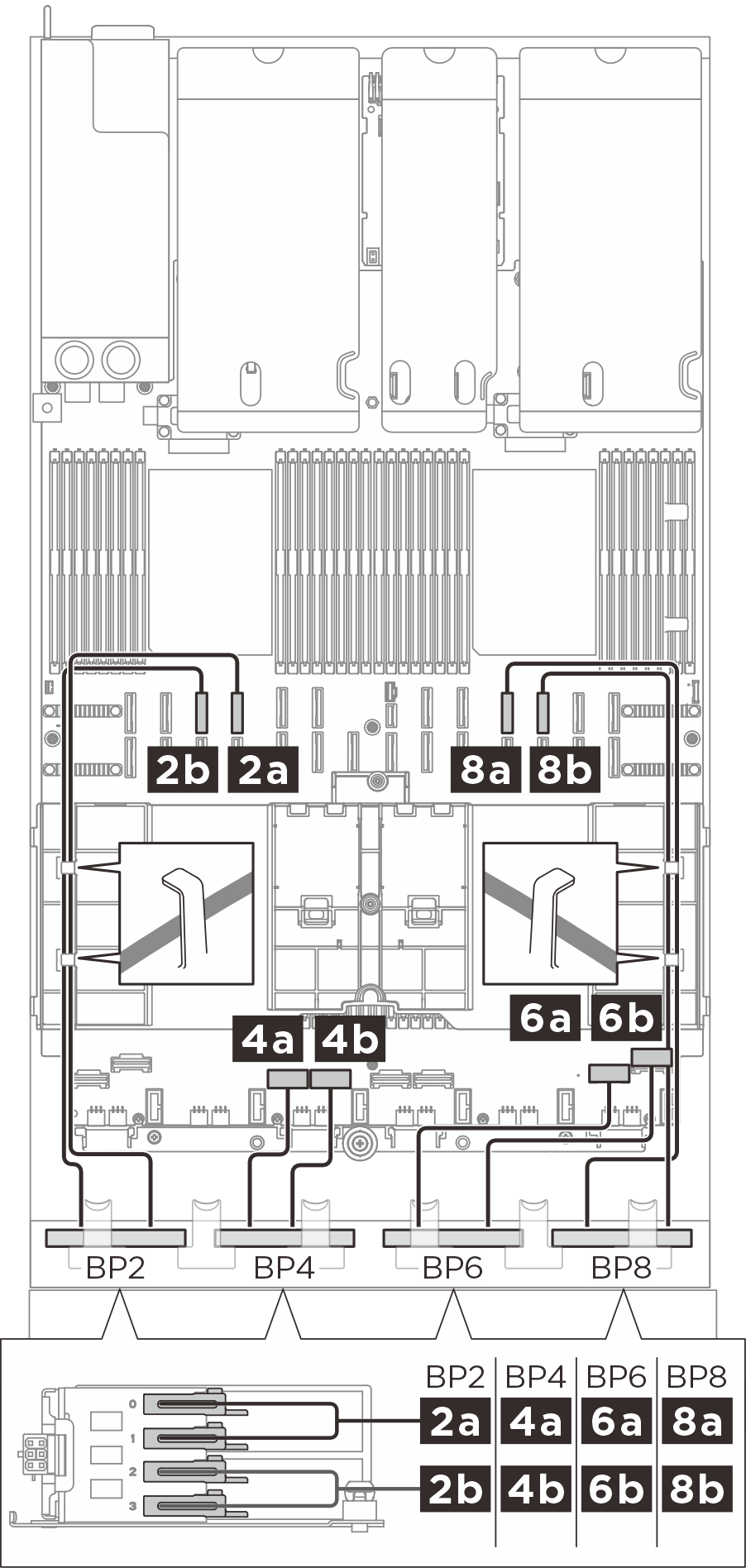

Roteamento de cabos de sinal 1T E3.S
 |  |
| De (backplane) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1a BP1: Compartimento 0, Compartimento 1 | 1a NVMe 10 | MCIO x8 para Z-link 1C*2 (500 mm) |
1b BP1: Compartimento 2, Compartimento 3 | 1b NVMe 9 | MCIO x8 para Z-link 1C*2 (500 mm) |
2a BP2: Compartimento 0, Compartimento 1 | 2a NVMe 14 | MCIO x8 para Z-link 1C*2 (500 mm) |
2b BP2: Compartimento 2, Compartimento 3 | 2b NVMe 13 | MCIO x8 para Z-link 1C*2 (500 mm) |
3a BP3: Compartimento 0, Compartimento 1 | 3a NVMe 1 | Swift x8 para Z-link 1C*2 (240 mm) |
3b BP3: Compartimento 2, Compartimento 3 | 3b NVMe 2 | Swift x8 para Z-link 1C*2 (240 mm) |
4a BP4: Compartimento 0, Compartimento 1 | 4a NVMe 3 | Swift x8 para Z-link 1C*2 (240 mm) |
4b BP4: Compartimento 2, Compartimento 3 | 4b NVMe 4 | Swift x8 para Z-link 1C*2 (240 mm) |
5a BP5: Compartimento 0, Compartimento 1 | 5a NVMe 5 | Swift x8 para Z-link 1C*2 (240 mm) |
5b BP5: Compartimento 2, Compartimento 3 | 5b NVMe 6 | Swift x8 para Z-link 1C*2 (240 mm) |
6a BP6: Compartimento 0, Compartimento 1 | 6a NVMe 7 | Swift x8 para Z-link 1C*2 (240 mm) |
6b BP6: Compartimento 2, Compartimento 3 | 6b NVMe 8 | Swift x8 para Z-link 1C*2 (240 mm) |
7a BP7: Compartimento 0, Compartimento 1 | 7a NVMe 11 | MCIO x8 para Z-link 1C*2 (500 mm) |
7b BP7: Compartimento 2, Compartimento 3 | 7b NVMe 12 | MCIO x8 para Z-link 1C*2 (500 mm) |
8a BP8: Compartimento 0, Compartimento 1 | 8a NVMe 15 | MCIO x8 para Z-link 1C*2 (500 mm) |
8b BP8: Compartimento 2, Compartimento 3 | 8b NVMe 16 | MCIO x8 para Z-link 1C*2 (500 mm) |

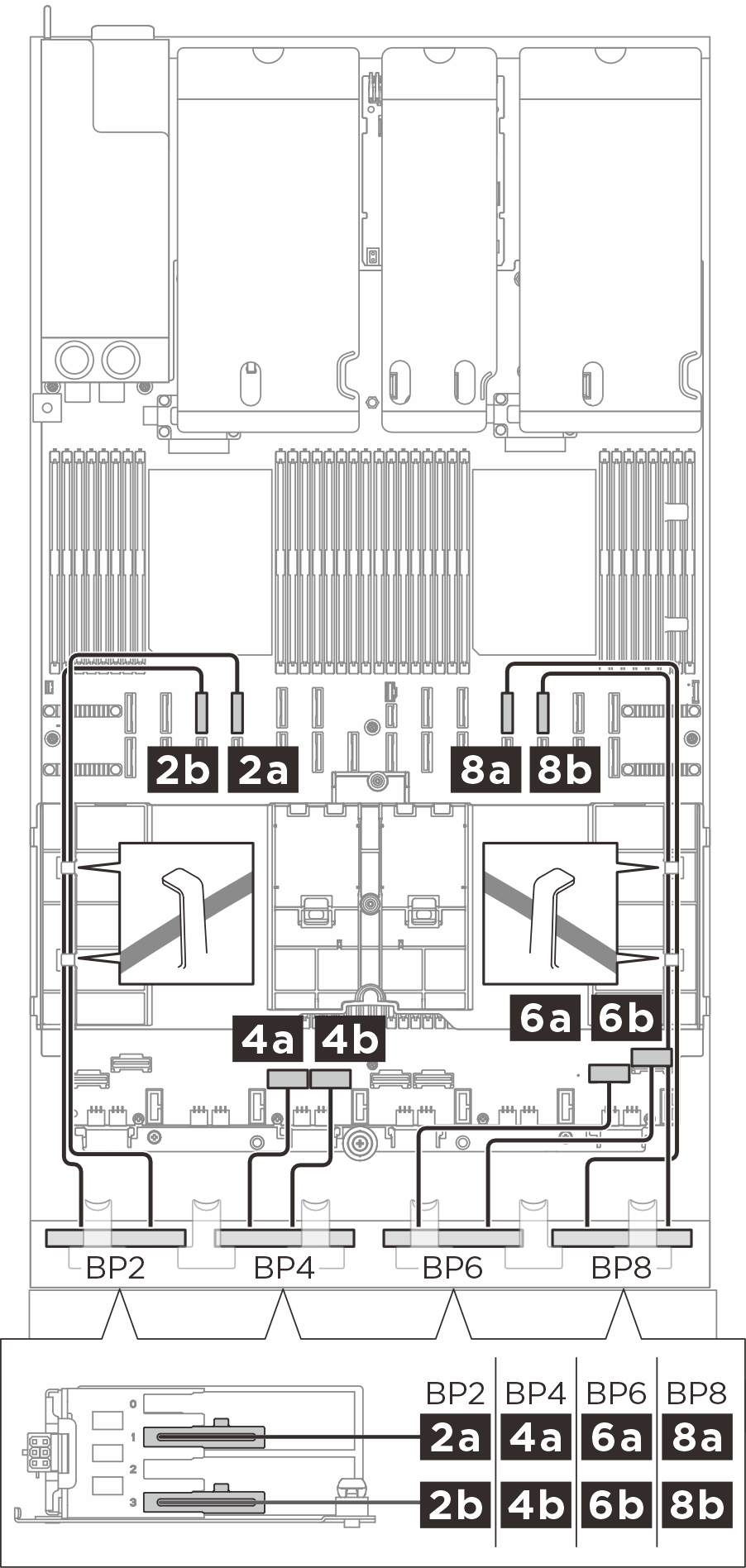

Roteamento de cabos de sinal 2T E3.S
 |  |
| De (backplane) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1a BP1: Compartimento 1 | 1a NVMe 10 | MCIO x8 para Z-link 2C (500 mm) |
1b BP1: Compartimento 3 | 1b NVMe 9 | MCIO x8 para Z-link 2C (500 mm) |
2a BP2: Compartimento 1 | 2a NVMe 14 | MCIO x8 para Z-link 2C (500 mm) |
2b BP2: Compartimento 3 | 2b NVMe 13 | MCIO x8 para Z-link 2C (500 mm) |
3a BP3: Compartimento 1 | 3a NVMe 1 | Swift x8 para Z-link 1C*2 (240 mm) |
3b BP3: Compartimento 3 | 3b NVMe 2 | Swift x8 para Z-link 1C*2 (240 mm) |
4a BP4: Compartimento 1 | 4a NVMe 3 | Swift x8 para Z-link 1C*2 (240 mm) |
4b BP4: Compartimento 3 | 4b NVMe 4 | Swift x8 para Z-link 1C*2 (240 mm) |
5a BP5: Compartimento 1 | 5a NVMe 5 | Swift x8 para Z-link 1C*2 (240 mm) |
5b BP5: Compartimento 3 | 5b NVMe 6 | Swift x8 para Z-link 1C*2 (240 mm) |
6a BP6: Compartimento 1 | 6a NVMe 7 | Swift x8 para Z-link 1C*2 (240 mm) |
6b BP6: Compartimento 3 | 6b NVMe 8 | Swift x8 para Z-link 1C*2 (240 mm) |
7a BP7: Compartimento 1 | 7a NVMe 11 | MCIO x8 para Z-link 2C (500 mm) |
7b BP7: Compartimento 3 | 7b NVMe 12 | MCIO x8 para Z-link 2C (500 mm) |
8a BP8: Compartimento 1 | 8a NVMe 15 | MCIO x8 para Z-link 2C (500 mm) |
8b BP8: Compartimento 3 | 8b NVMe 16 | MCIO x8 para Z-link 2C (500 mm) |
