Roteamento de cabos da trava do rack
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos das travas do rack.
Nota
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

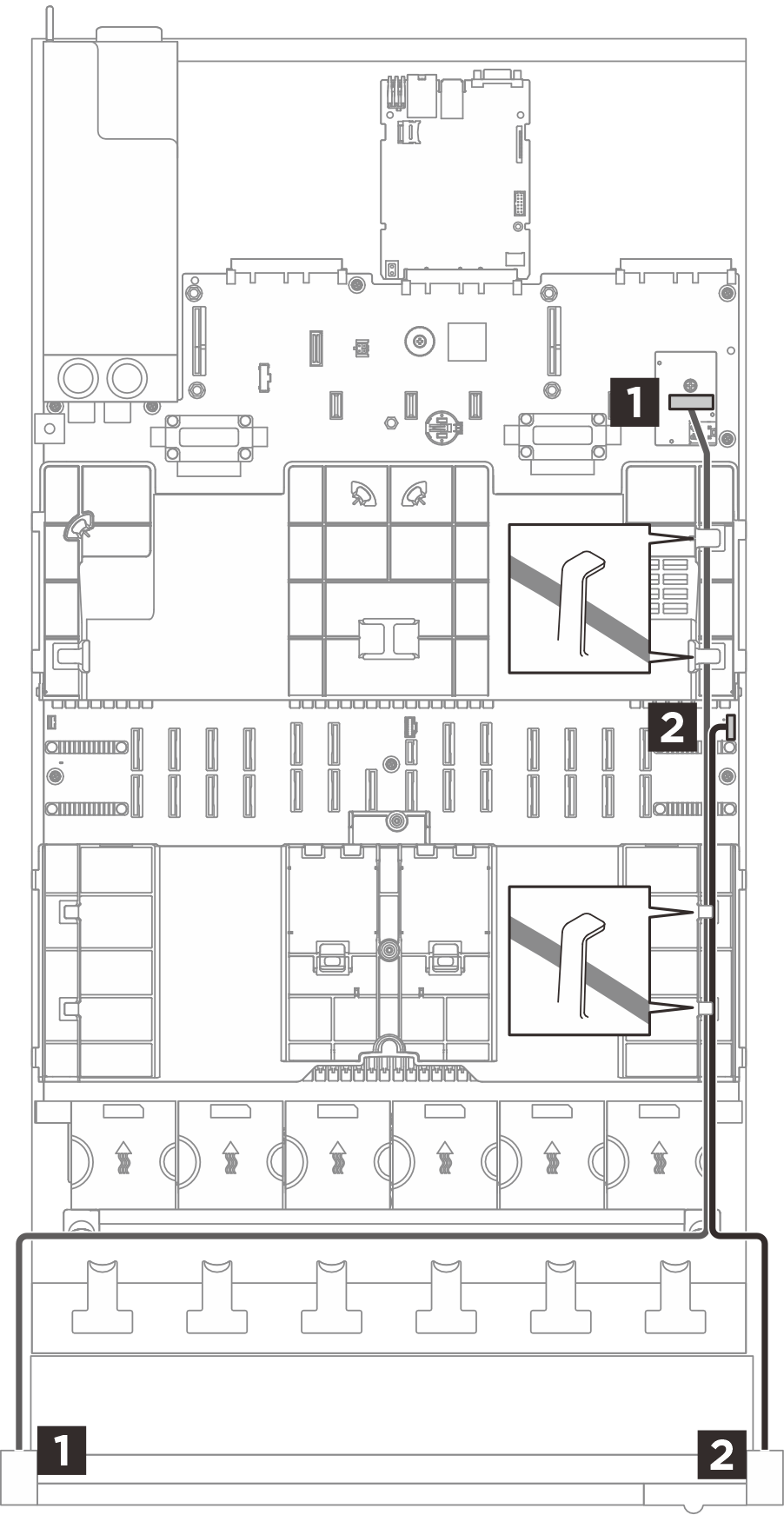

Figura 1. Roteamento de cabos para as travas do rack
| De (conjunto de placa-mãe) | Para | Cabo |
|---|---|---|
1 Placa de E/S USB | 1 Trava do rack esquerda | MCIO x8 para USB 2x/Mini HD (1.200 mm) |
2 FIO | 2 Trava do rack direita | 1x9 para PCBA (550 mm) |
