Cablaggio dei cavi dei fermi del rack
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per i fermi del rack.
Nota
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

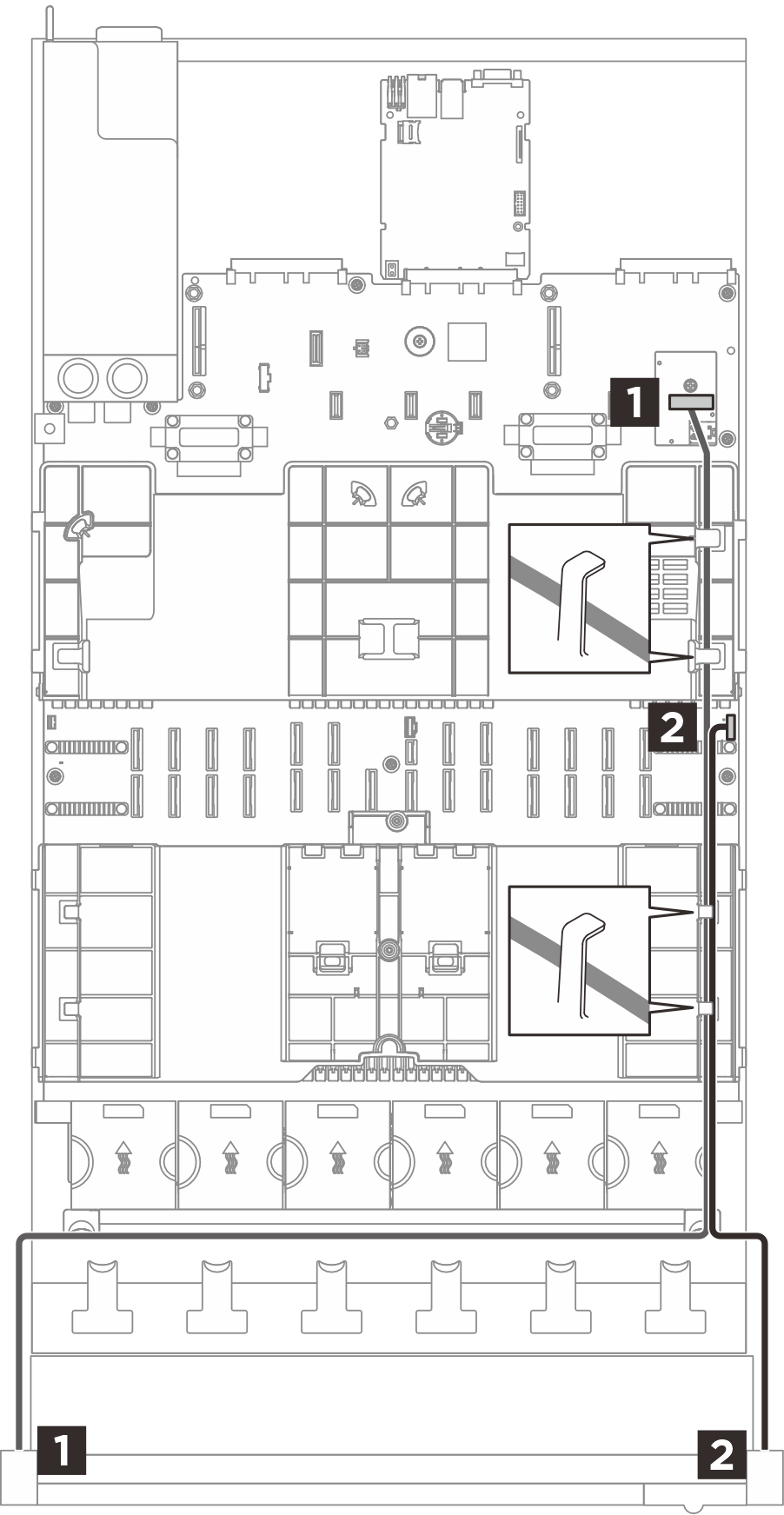

Figura 1. Instradamento dei cavi per i fermi del rack
| Da (assieme della scheda di sistema) | A | Cavo |
|---|---|---|
1 Scheda I/O USB | 1 Fermo del rack sinistro | Da MCIO x8 a USB 2x/Mini HD (1.200 mm) |
2 FIO | 2 Fermo del rack destro | Da 1x9 a PCBA (550 mm) |
