Instradamento dei cavi del backplane dell'unità posteriore M.2
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per il backplane dell'unità M.2 posteriore.
Nota
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

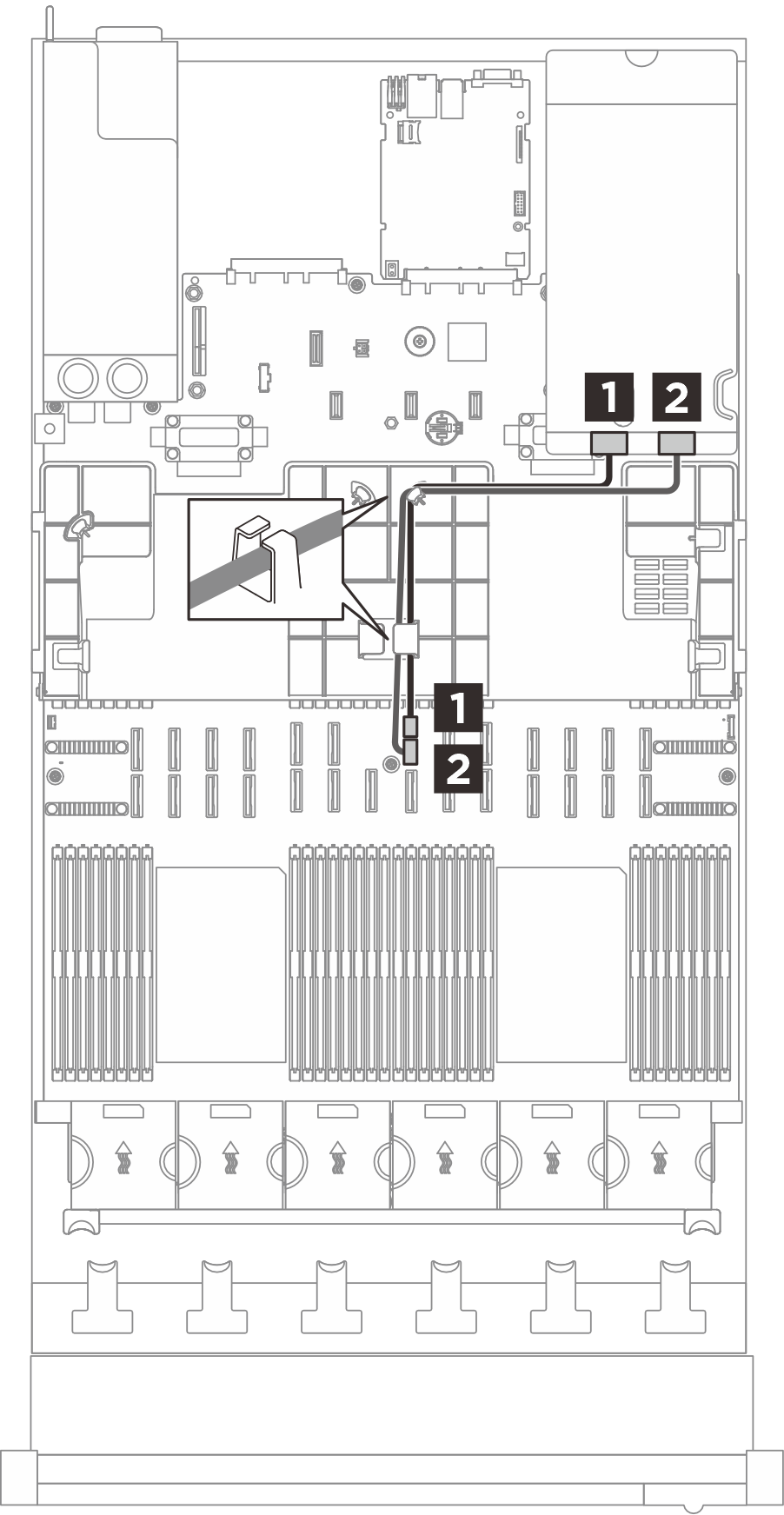

Figura 1. Instradamento dei cavi per il backplane dell'unità M.2 posteriore
| Da (assieme della scheda di sistema) | A (adattatore di avvio M.2 posteriore) | Cavo |
|---|---|---|
1 Alimentazione M.2 | 1 Alimentazione M.2 | Da 2x10p a 2x10p (520 mm) |
2 Segnale M.2 | 2 Segnale M.2 | Da MCIO x4 a MCIO x4 (520 mm) |
