Disposición de los cables de la placa posterior de la unidad M.2 posterior
Siga las instrucciones que aparecen en esta sección para aprender a disponer los cables para la placa posterior de la unidad M.2 posterior.
Nota
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

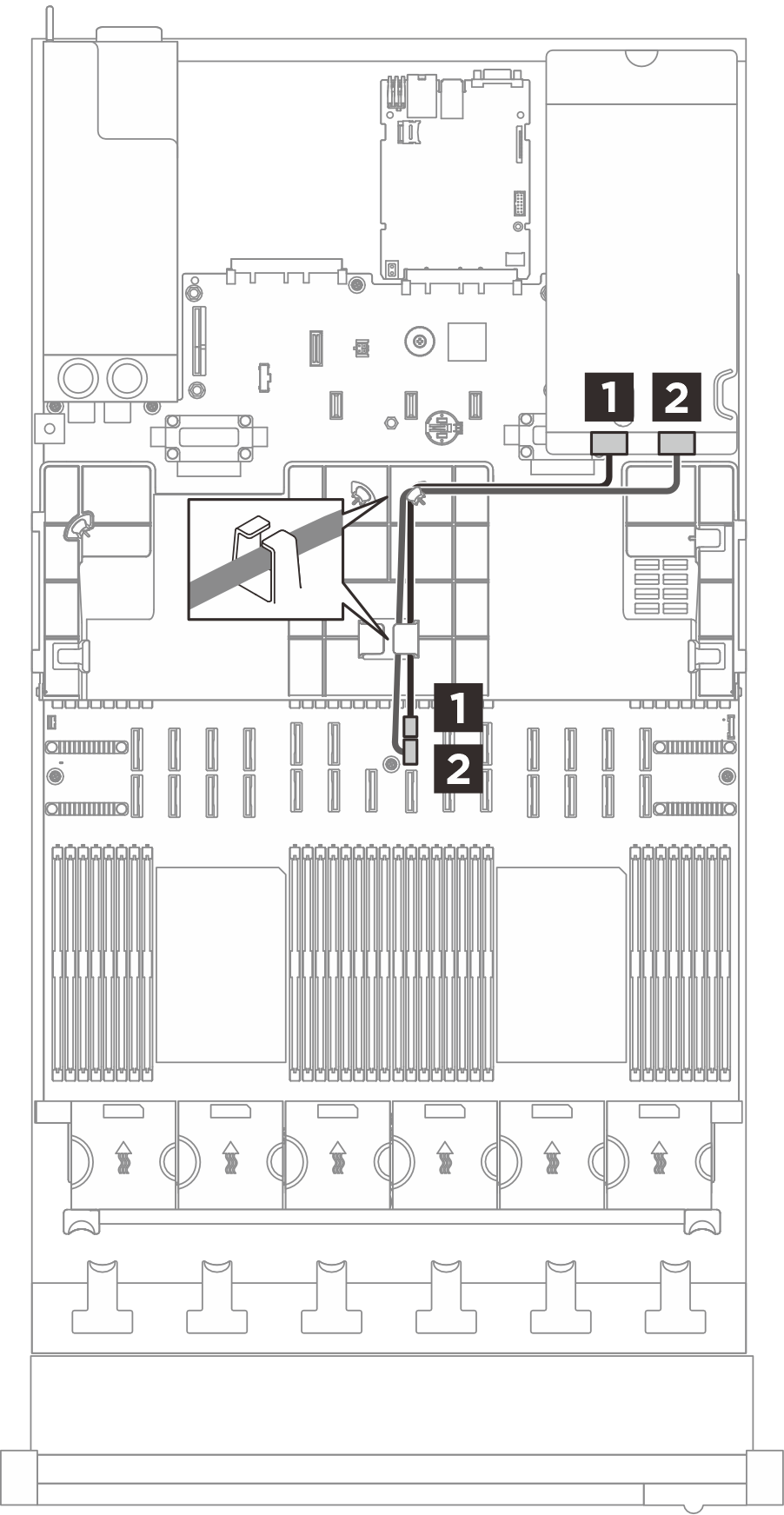

Figura 1. Disposición de los cables para la placa posterior de la unidad M.2 posterior
| Desde (conjunto de la placa del sistema) | Hasta (adaptador de arranque M.2 posterior) | Cable |
|---|---|---|
1 Alimentación M.2 | 1 Alimentación M.2 | 2x10p a 2x10p (520 mm) |
2 Señal M.2 | 2 Señal M.2 | MCIO x4 a MCIO x4 (520 mm) |
