Disposición de los cables del puerto de serie

Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables del módulo de puerto de serie.

Nota

  • Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n

  • El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.

  • Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

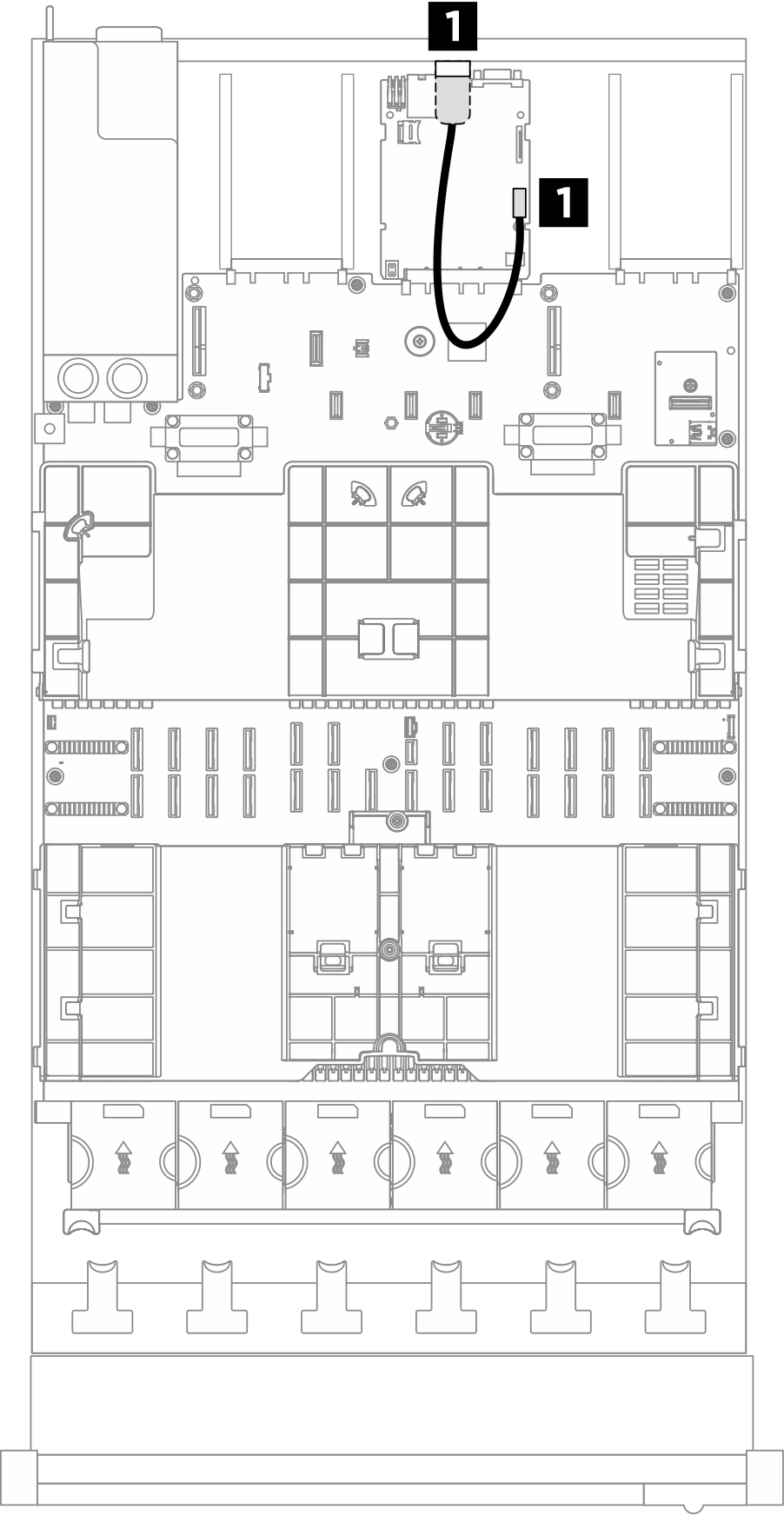

Figura 1. Disposición de los cables del módulo de puerto de serie para el modelo de servidor con tres tarjetas de expansión PCIe
Serial port module cable routing for server model with three PCIe risers
Figura 2. Disposición de los cables del módulo de puerto de serie para el modelo de servidor con cuatro tarjetas de expansión PCIe
Serial port module cable routing for server model with four PCIe risers
Desde (conjunto de la placa del sistema)HastaCable
1 Conector de puerto serie1 Módulo de puerto serie2x6p a puerto COM (220 mm)
