串口线缆布放
按照本节中的说明了解如何为串口模块进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

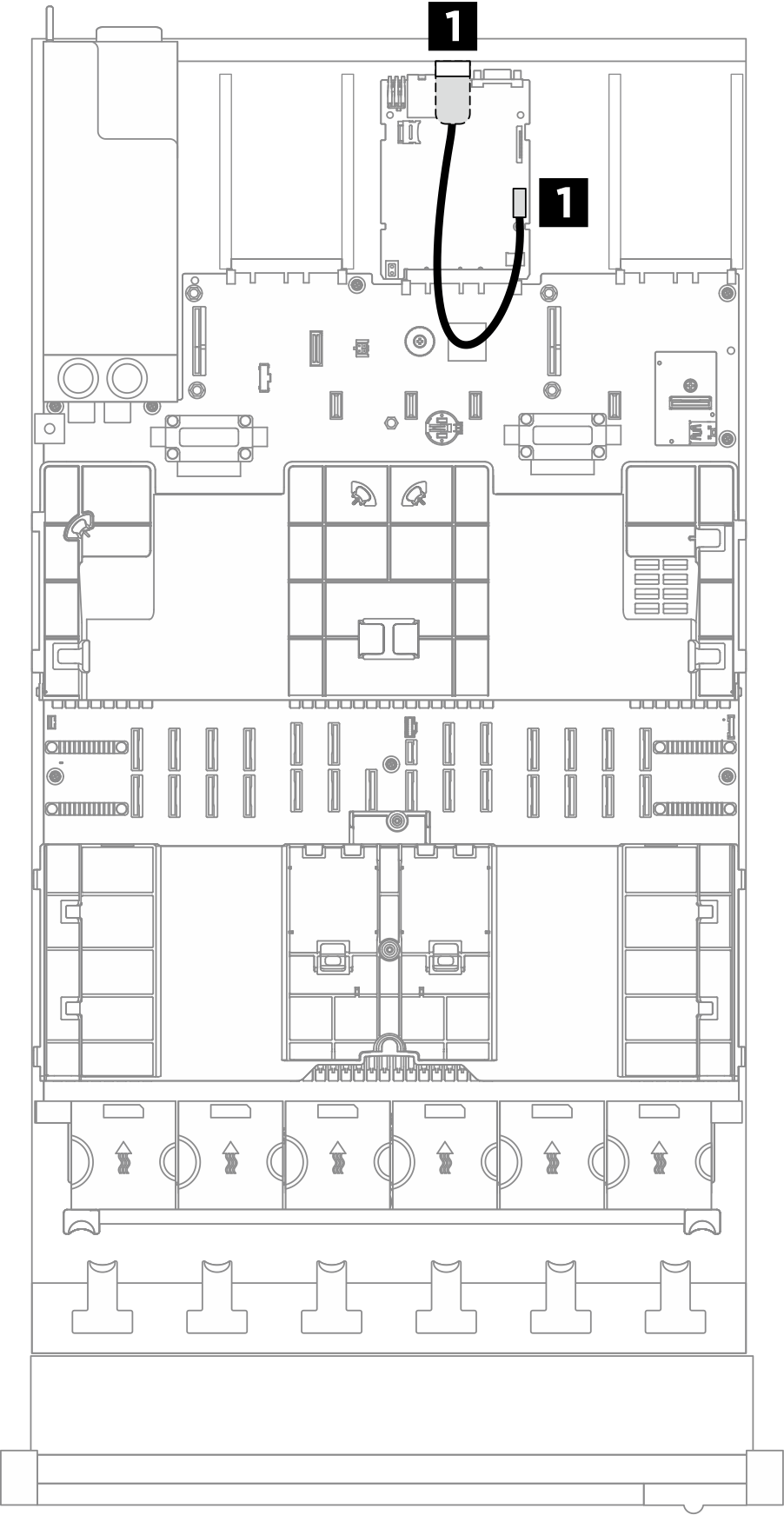

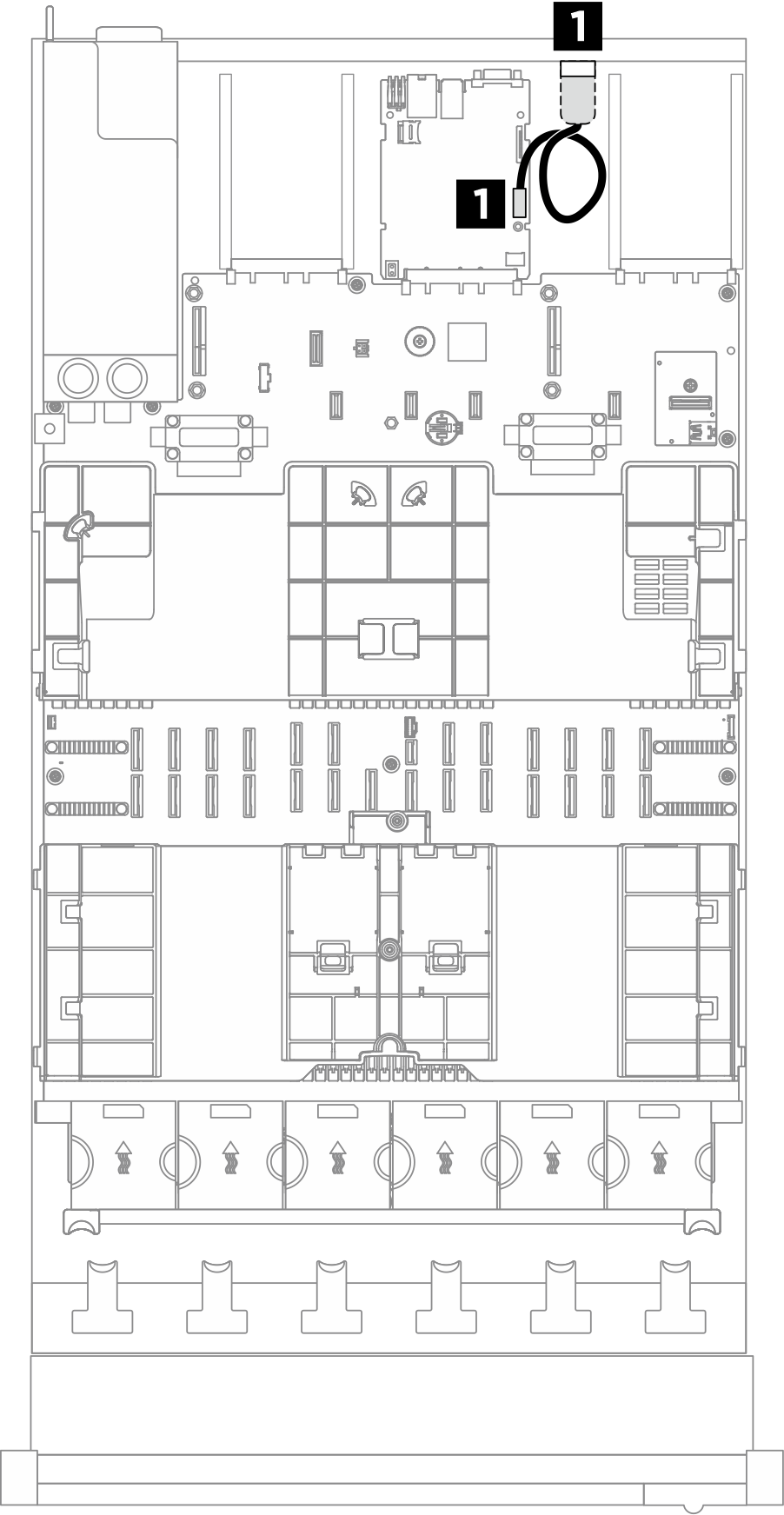

图 1. 配备三个 PCIe 转接件的服务器型号的串口模块线缆布放  | 图 2. 配备四个 PCIe 转接件的服务器型号的串口模块线缆布放  |
| 从（主板组合件） | 到 | 线缆 |
|---|---|---|
| 1 串口接口 | 1 串口模块 | 2x6p 转 COM 端口（220 毫米） |
