การเดินสายพอร์ตอนุกรม
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับโมดูลพอร์ตอนุกรม
หมายเหตุ
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

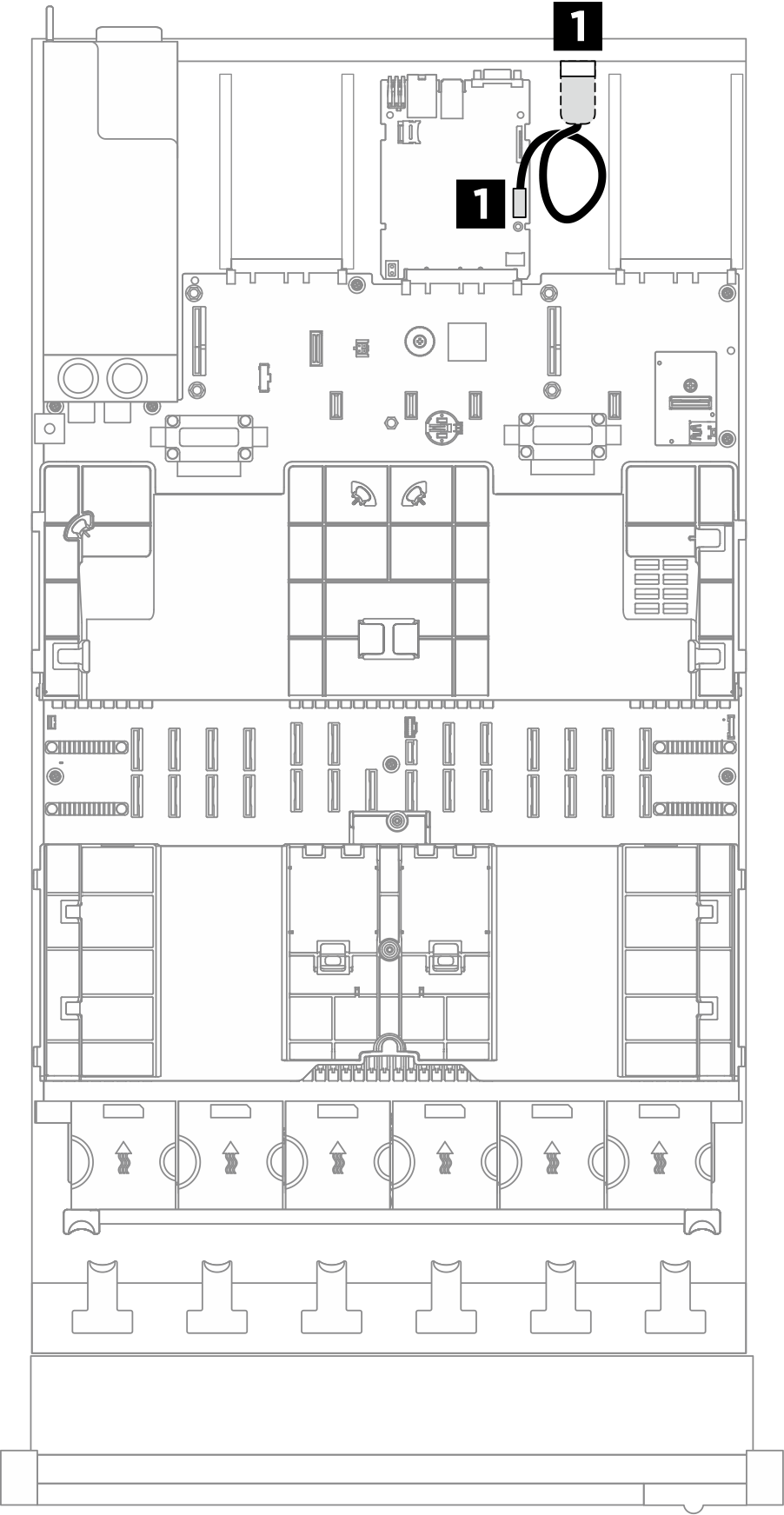

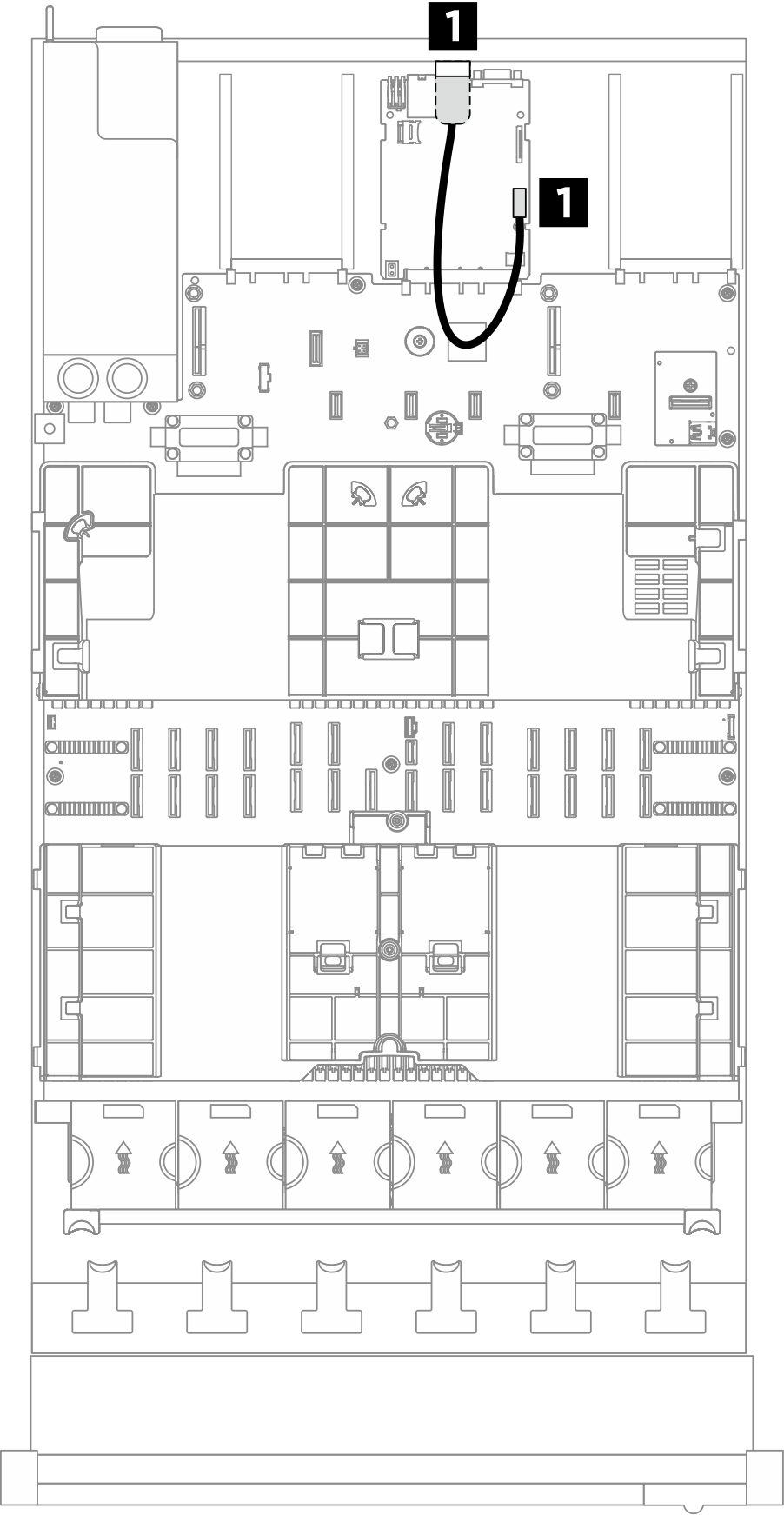

รูปที่ 1. การเดินสายโมดูลพอร์ตอนุกรมสำหรับรุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สามตัว  | รูปที่ 2. การเดินสายโมดูลพอร์ตอนุกรมสำหรับรุ่นเซิร์ฟเวอร์ที่มีตัวยก PCIe สี่ตัว  |
| จาก (ส่วนประกอบแผงระบบ) | ไปยัง | สาย |
|---|---|---|
| 1 ขั้วต่อพอร์ตอนุกรม | 1 โมดูลพอร์ตอนุกรม | 2x6p ไปยังพอร์ต COM (220 มม.) |
