Instradamento dei cavi della porta seriale

Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per il modulo della porta seriale.

Nota

Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

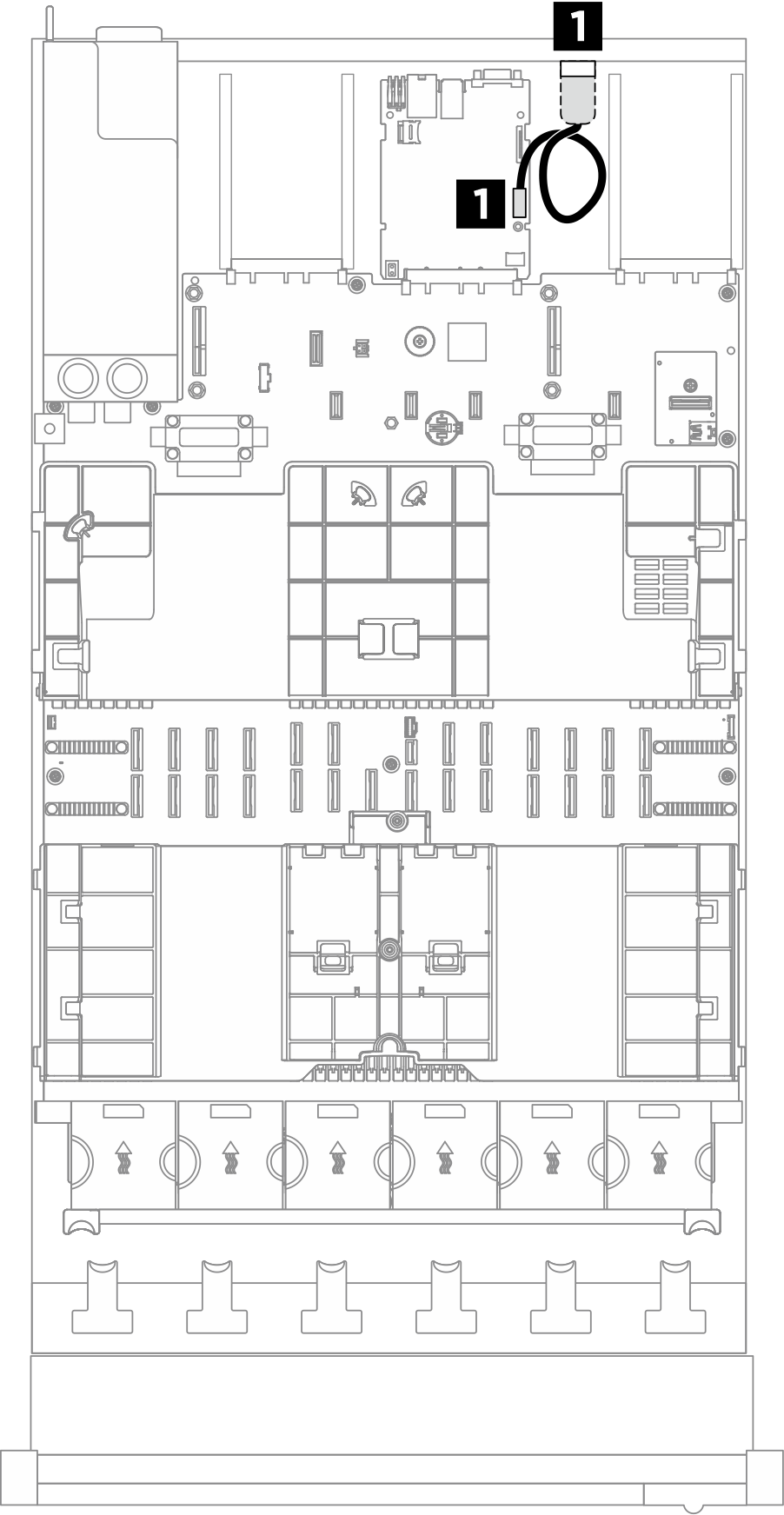

Figura 1. Instradamento dei cavi per il modulo della porta seriale per il modello di server con tre schede verticali PCIe
Serial port module cable routing for server model with three PCIe risers

Serial port module cable routing for server model with three PCIe risers

Figura 2. Instradamento dei cavi per il modulo della porta seriale per il modello di server con quattro schede verticali PCIe
Serial port module cable routing for server model with four PCIe risers

Serial port module cable routing for server model with four PCIe risers

Da (assieme della scheda di sistema)	A	Cavo
`1` Connettore della porta seriale	`1` Modulo della porta seriale	Da 2x6p a porta COM (220 mm)
