Instradamento dei cavi del backplane dell'unità da 2,5 pollici
Utilizzare questa sezione per comprendere l'instradamento dei cavi del backplane dell'unità da 2,5 pollici.
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.
Le figure in questa sezione utilizzano la scheda verticale HL PCIe come esempio per le schede verticali PCIe 1 e 3; l'instradamento è identico per la scheda verticale FL PCIe.
I backplane AnyBay vengono utilizzati come backplane NVMe quando non è installato alcun adattatore RAID/HBA.

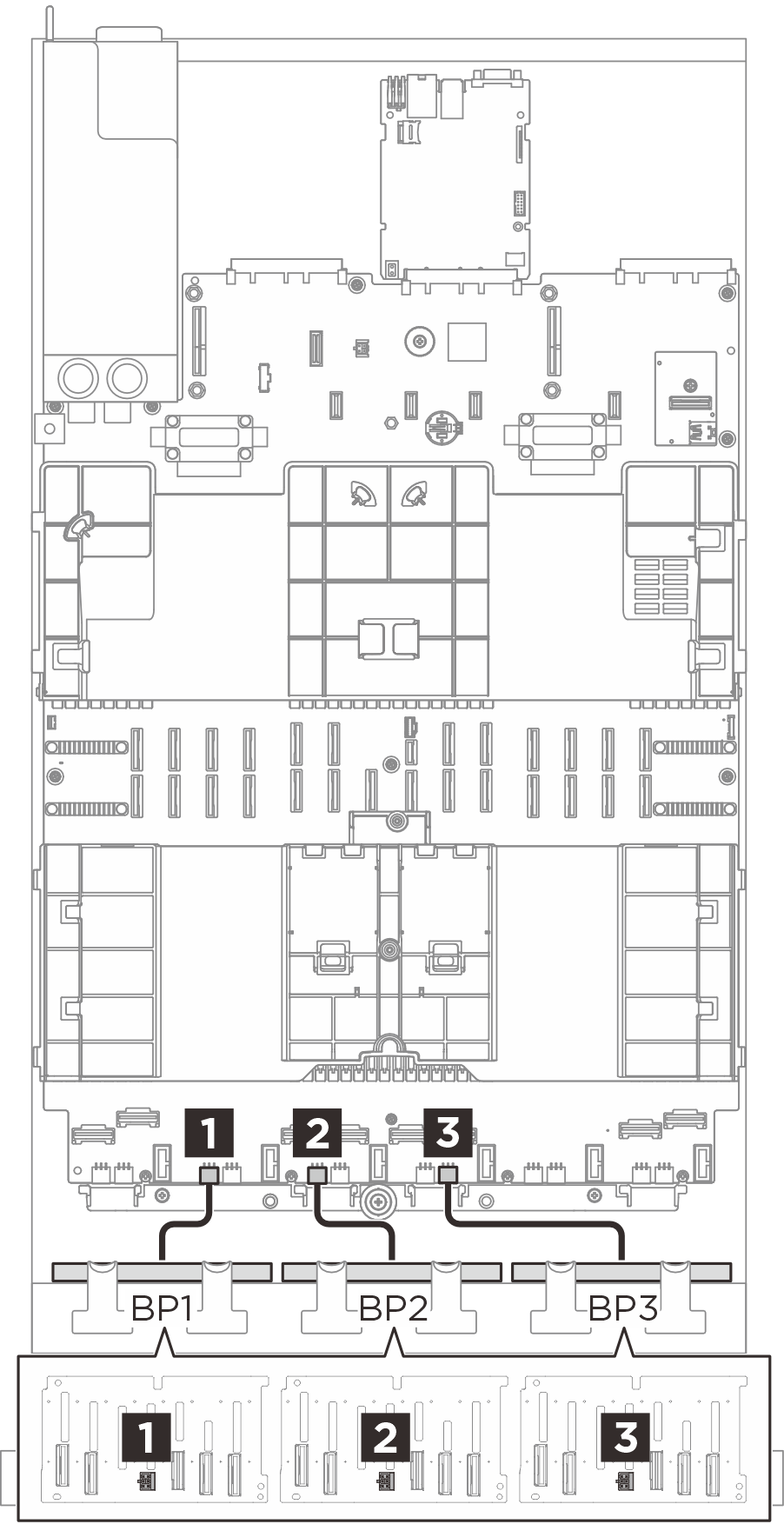

Instradamento dei cavi di alimentazione
 |
| Da (backplane) | A (assieme della scheda di sistema) | Cavo |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | Da 6P+6S a 6P+6S (150 mm) |
2 BP2: PWR | 2 BP5 PWR | Da 6P+6S a 6P+6S (150 mm) |
3 BP3: PWR | 3 BP8 PWR | Da 6P+6S a 6P+6S (150 mm) |
Instradamento dei cavi NVMe
| Instradamento dei cavi NVMe BP1 | Instradamento dei cavi NVMe BP2 | Instradamento dei cavi NVMe BP3 |
|---|---|---|
 |  |  |
| Da (backplane) | A (assieme della scheda di sistema) | Cavo |
|---|---|---|

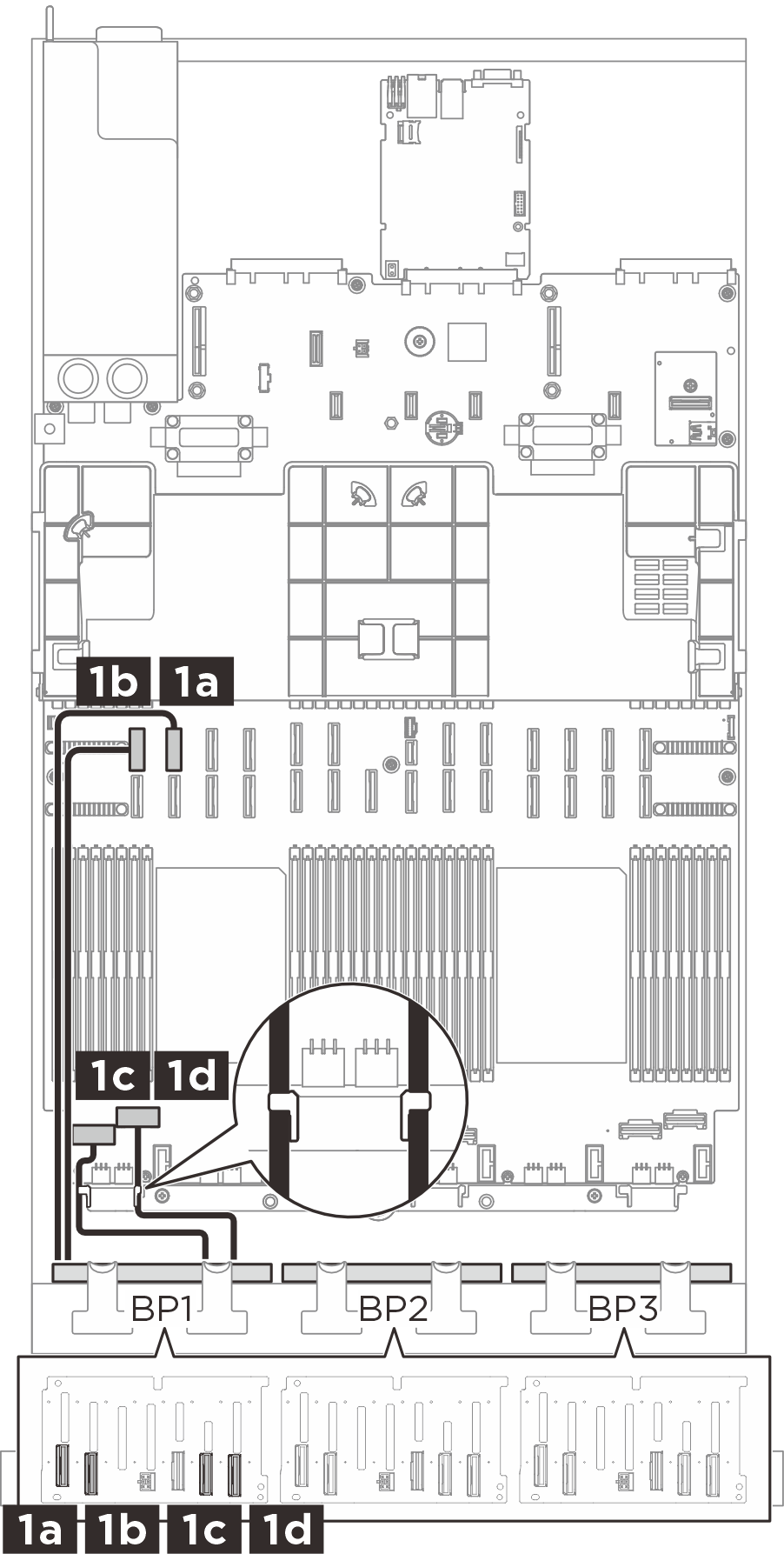

| 1a BP1: NVMe 0-1 | 1a NVMe 10 | Da MCIO x8 a MCIO x8 (420 mm) |
| 1b BP1: NVMe 2-3 | 1b NVMe 9 | Da MCIO x8 a MCIO x8 (420 mm) |
| 1c BP1: NVMe 4-5 | 1c NVMe 1 | Da Swift x8 a MCIO x8 (150 mm) |
| 1d BP1: NVMe 6-7 | 1d NVMe 2 | Da Swift x8 a MCIO x8 (150 mm) |

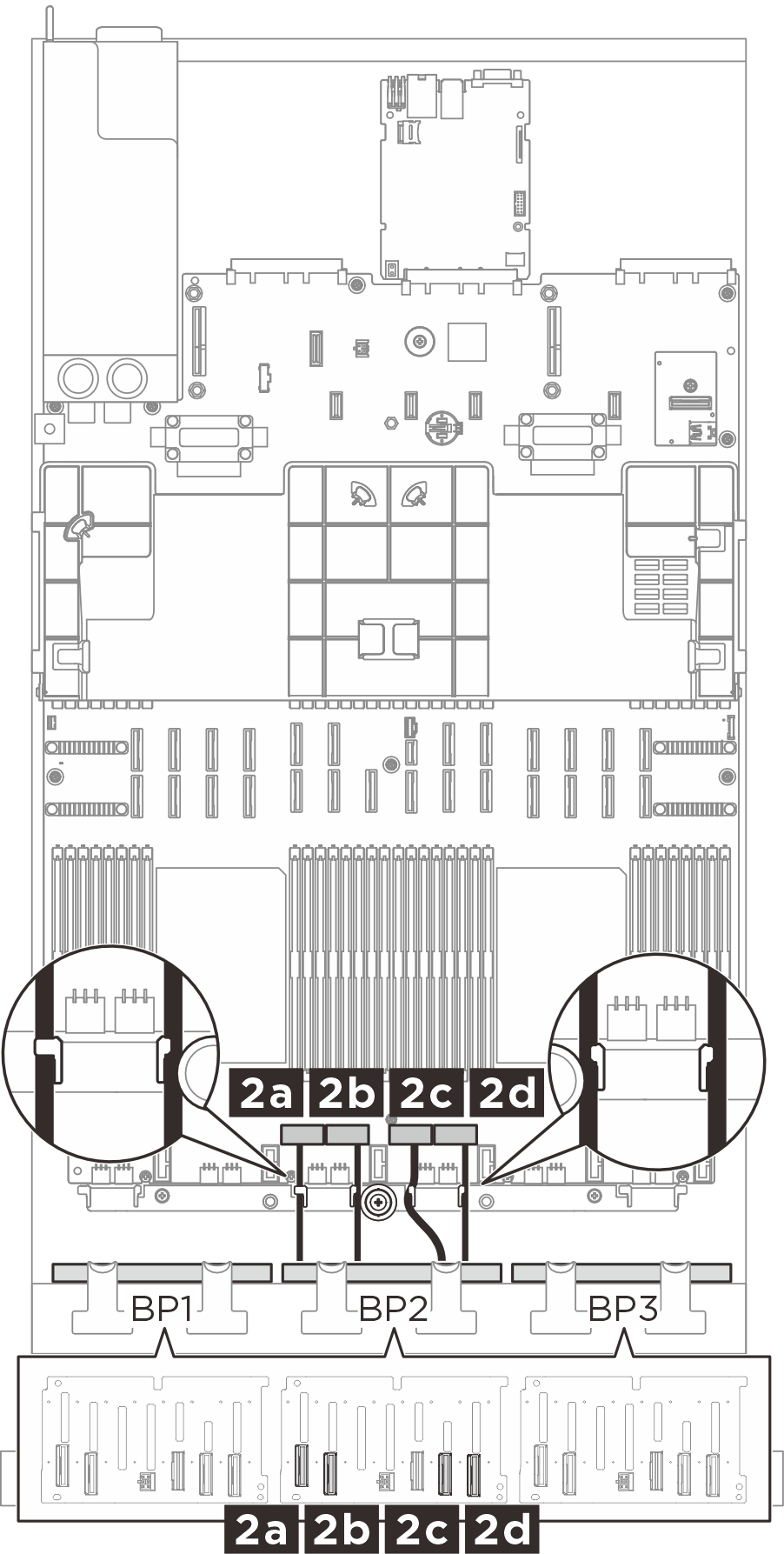

| 2a BP2: NVMe 0-1 | 2a NVMe 3 | Da Swift x8 a MCIO x8 (150 mm) |
| 2b BP2: NVMe 2-3 | 2b NVMe 4 | Da Swift x8 a MCIO x8 (150 mm) |
| 2c BP2: NVMe 4-5 | 2c NVMe 5 | Da Swift x8 a MCIO x8 (150 mm) |
| 2d BP2: NVMe 6-7 | 2d NVMe 6 | Da Swift x8 a MCIO x8 (150 mm) |

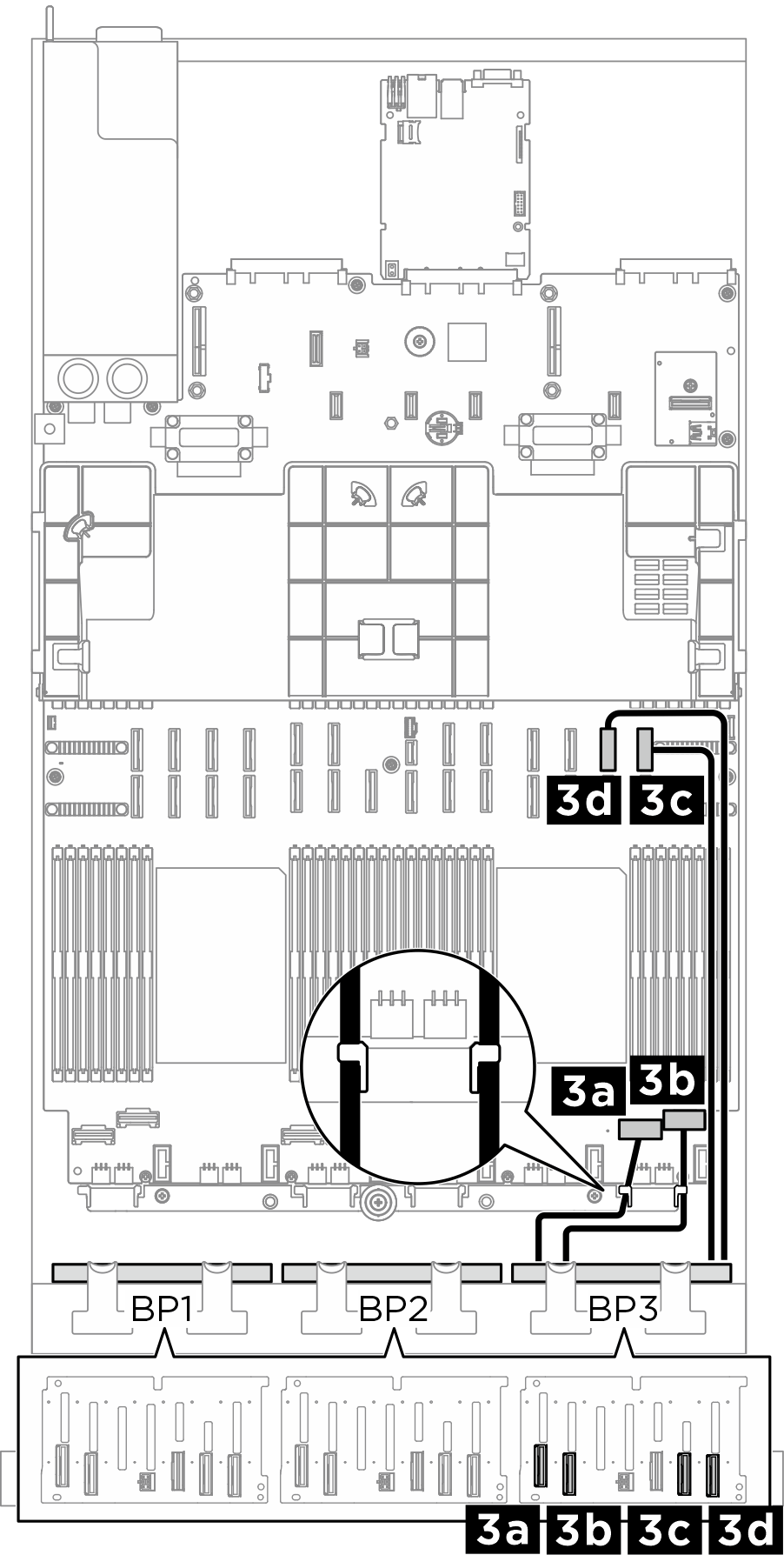

| 3a BP3: NVMe 0-1 | 3a NVMe 7 | Da Swift x8 a MCIO x8 (150 mm) |
| 3b BP3: NVMe 2-3 | 3b NVMe 8 | Da Swift x8 a MCIO x8 (150 mm) |
| 3c BP3: NVMe 4-5 | 3c NVMe 12 | Da MCIO x8 a MCIO x8 (420 mm) |
| 3d BP3: NVMe 6-7 | 3d NVMe 11 | Da MCIO x8 a MCIO x8 (420 mm) |

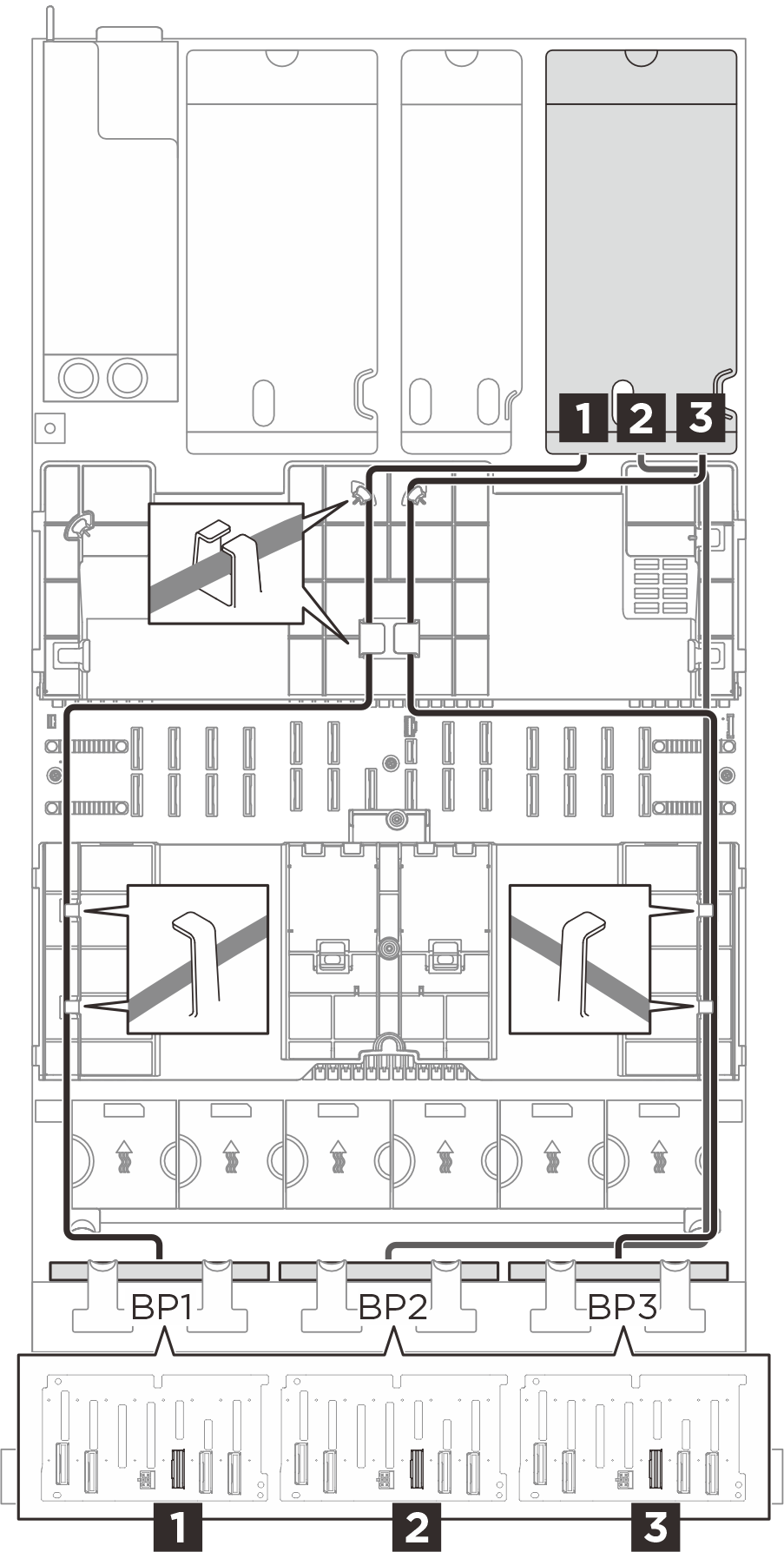

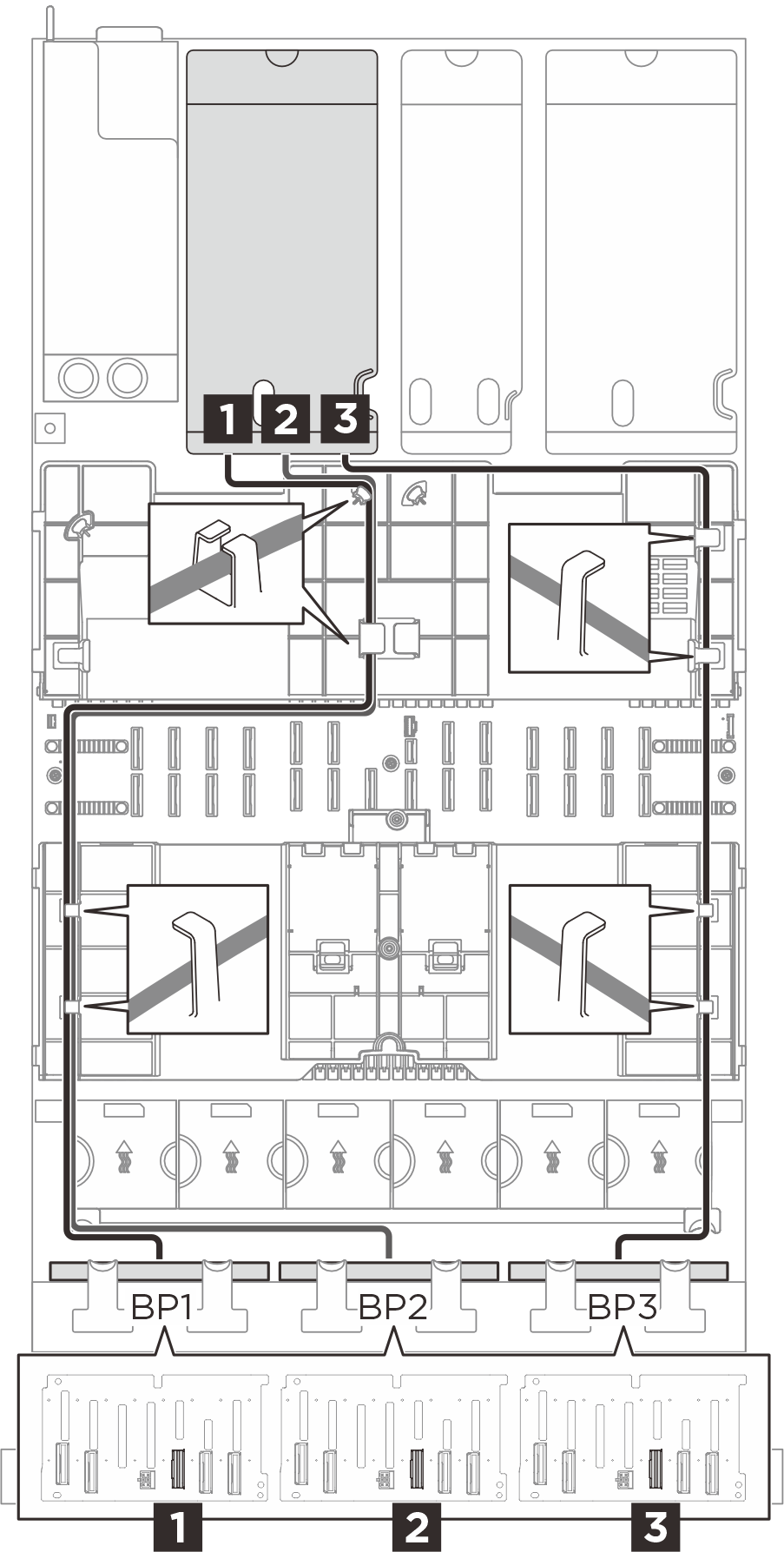

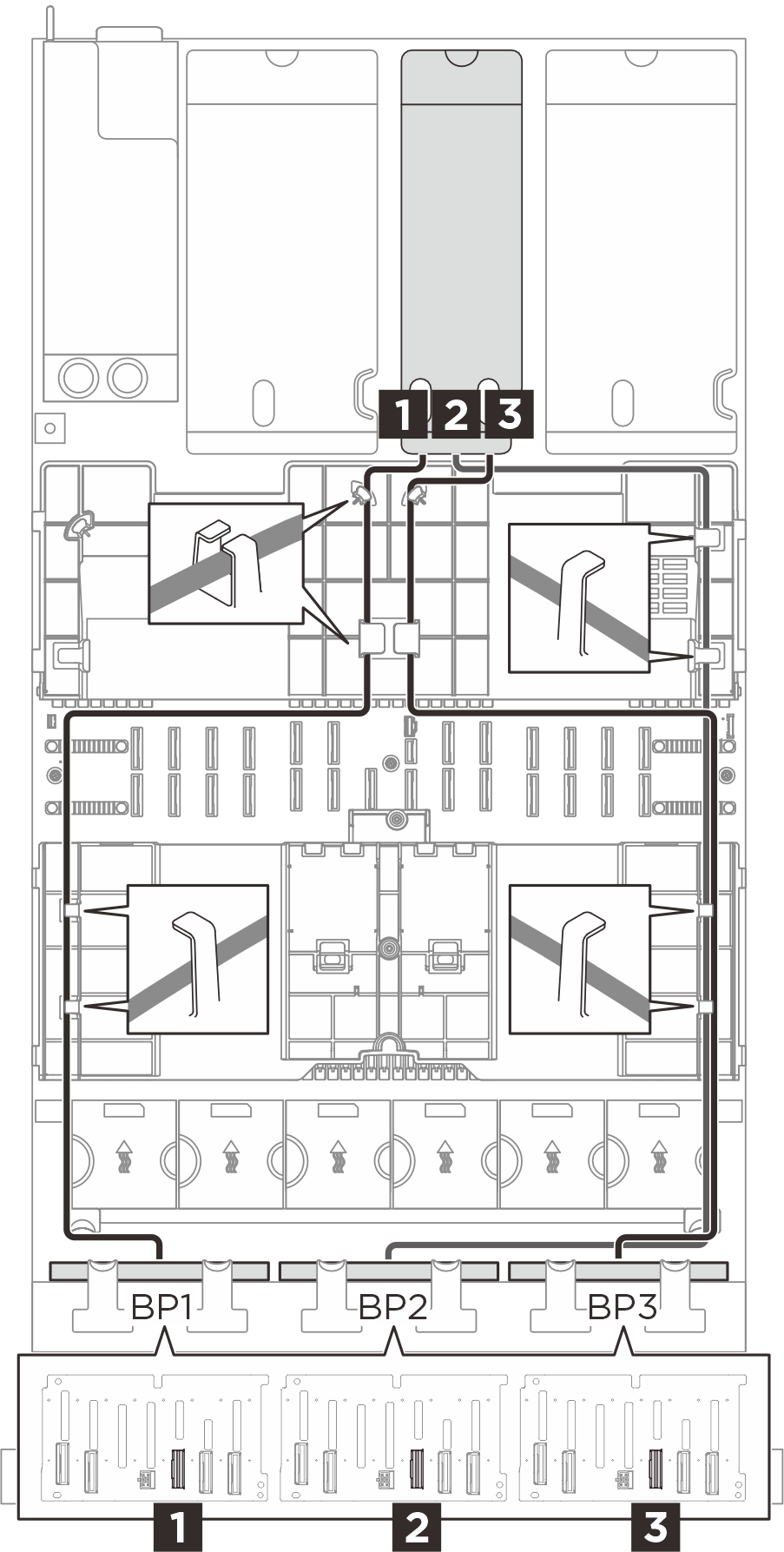

Instradamento dei cavi SAS/SATA (tre schede verticali)
In base alla posizione dell'adattatore, selezionare il percorso di instradamento corrispondente per il cavo SAS/SATA dalla tabella seguente.
| Instradamento dei cavi SAS/SATA alla scheda verticale 3 | Instradamento dei cavi SAS/SATA alla scheda verticale 2 | Instradamento dei cavi SAS/SATA alla scheda verticale 1 |
|---|---|---|
 |  |  |
| Da (backplane) | A (adattatore HBA/RAID) | Cavo |
|---|---|---|
| 1 BP1: SAS | 1
| Da SlimSAS x8 a SlimSAS x8 (1.020 mm) |
| 2 BP2: SAS | 2
| Da SlimSAS x8 a SlimSAS x8 (1.020 mm) |
| 3 BP3: SAS | 3
| Da SlimSAS x8 a SlimSAS x8 (1.020 mm) |

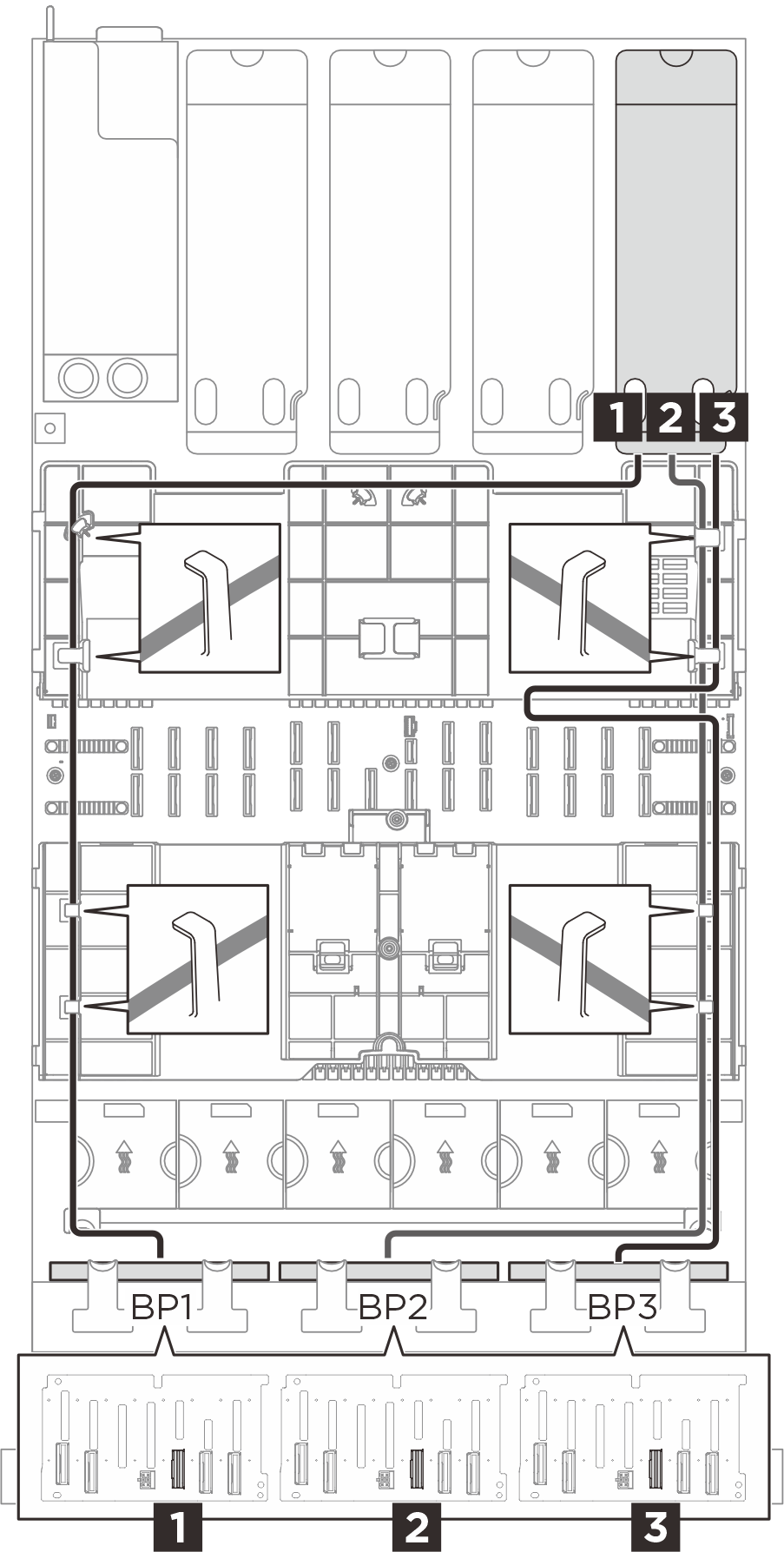

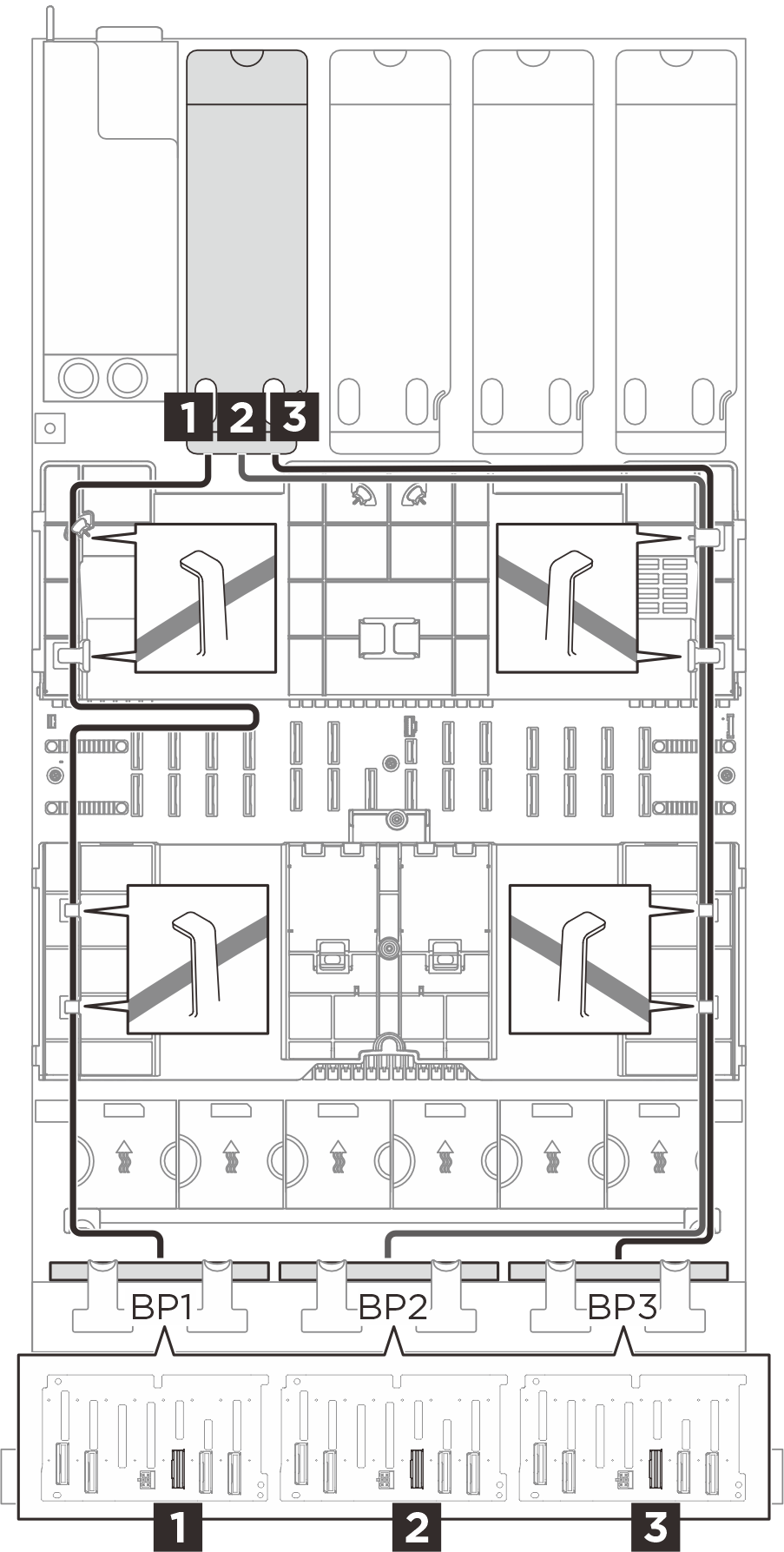

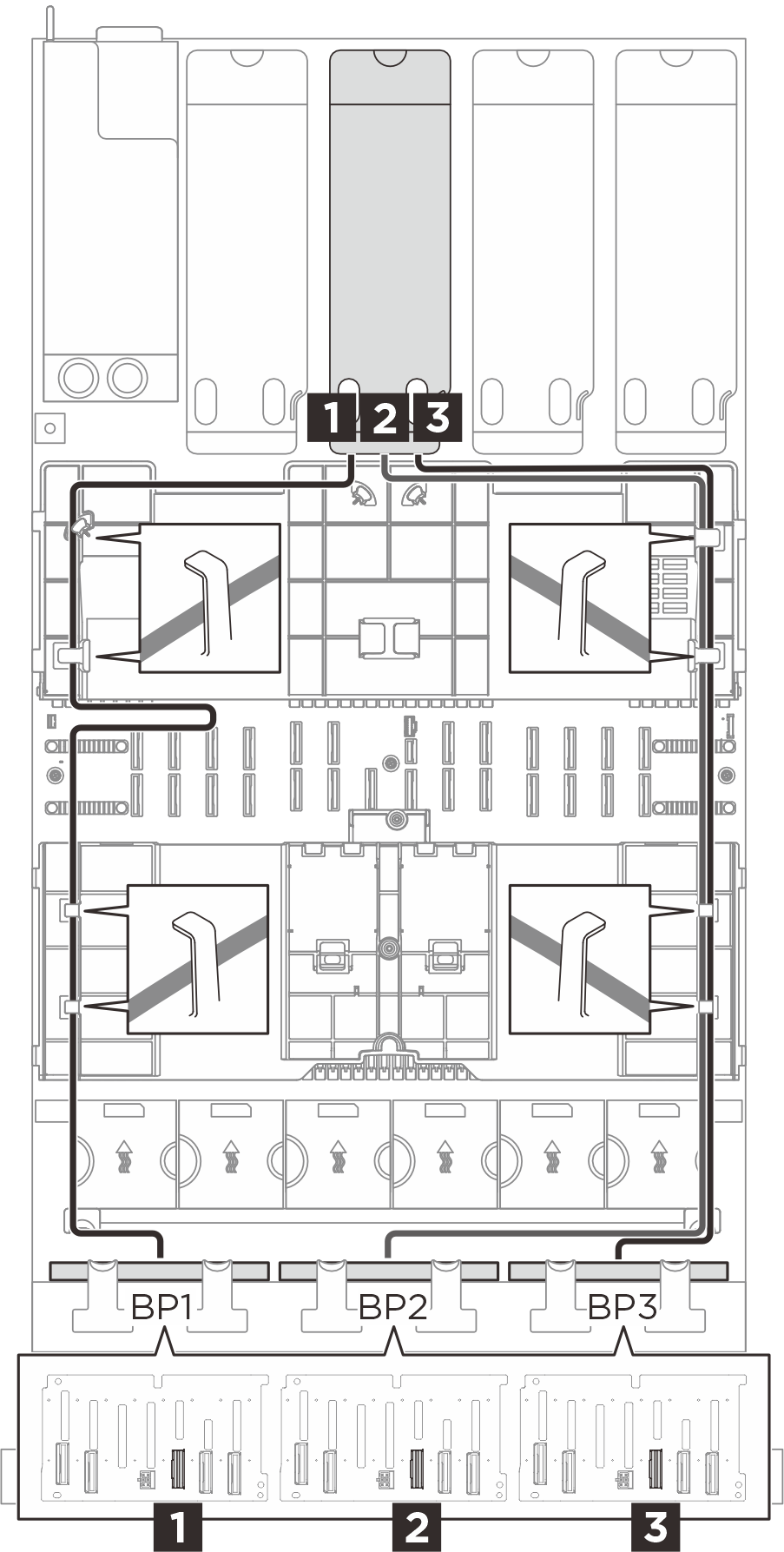

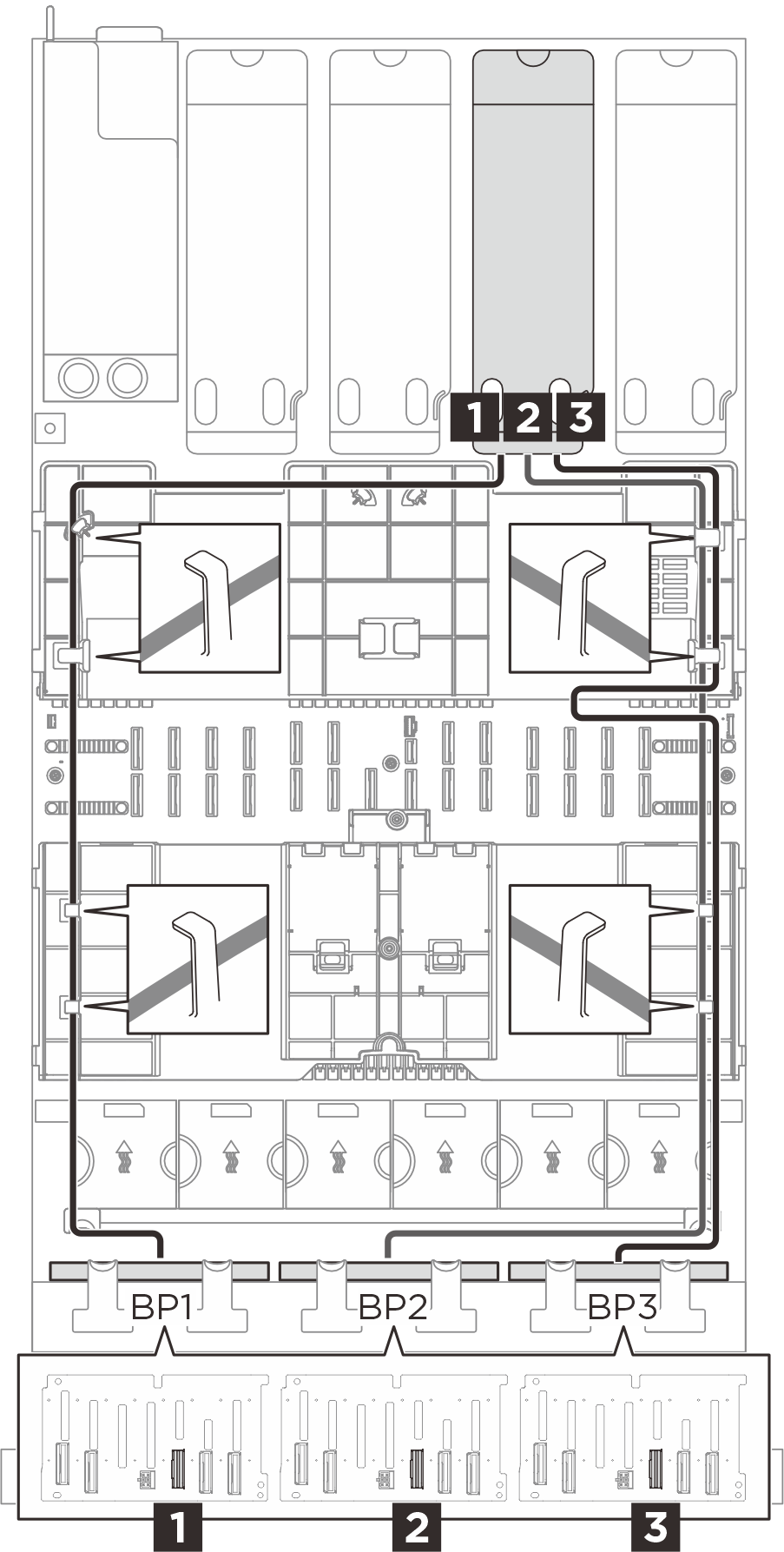

Instradamento dei cavi SAS/SATA (quattro schede verticali)
In base alla posizione dell'adattatore, selezionare il percorso di instradamento corrispondente per il cavo SAS/SATA dalla tabella seguente.
| Instradamento dei cavi SAS/SATA alla scheda verticale A | Instradamento dei cavi SAS/SATA alla scheda verticale B |
|---|---|
 |  |
| Instradamento dei cavi SAS/SATA alla scheda verticale C | Instradamento dei cavi SAS/SATA alla scheda verticale D |
 |  |
| Da (backplane) | A (adattatore HBA/RAID) | Cavo |
|---|---|---|
| 1 BP1: SAS | 1
| Da SlimSAS x8 a SlimSAS x8 (1.020 mm) |
| 2 BP2: SAS | 2
| Da SlimSAS x8 a SlimSAS x8 (1.020 mm) |
| 3 BP3: SAS | 3
| Da SlimSAS x8 a SlimSAS x8 (1.020 mm) |
