2.5 インチ ドライブ・バックプレーンのケーブル配線
以下のセクションを使用して、2.5 インチ ドライブ・バックプレーンのケーブル配線を理解します。
2.5 インチ ドライブ・バックプレーンの電源ケーブルまたは NVMe ケーブルを配線する前に、ファンとファン・ケージを取り外します。ファンの取り外しおよびファン・ケージの取り外しを参照してください。
注
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルに貼付されたラベルに、Cable PN または FRU PN と記載されています。
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
このセクションの図では、PCIe ライザー 1 および 3 の例として HL PCIe ライザーを使用しています。配線は、FL PCIe ライザーと同じです。
AnyBay バックプレーンは、RAID/HBA アダプターが取り付けられていない場合は NVMe バックプレーンとして使用されます。
AnyBay バックプレーンは現在、NVMe ドライブのみをサポートしています。SAS/SATA ドライブまたは NVMe + SAS/SATA ドライブのサポートは、2025 年第 4 四半期のファームウェア更新で有効になります。

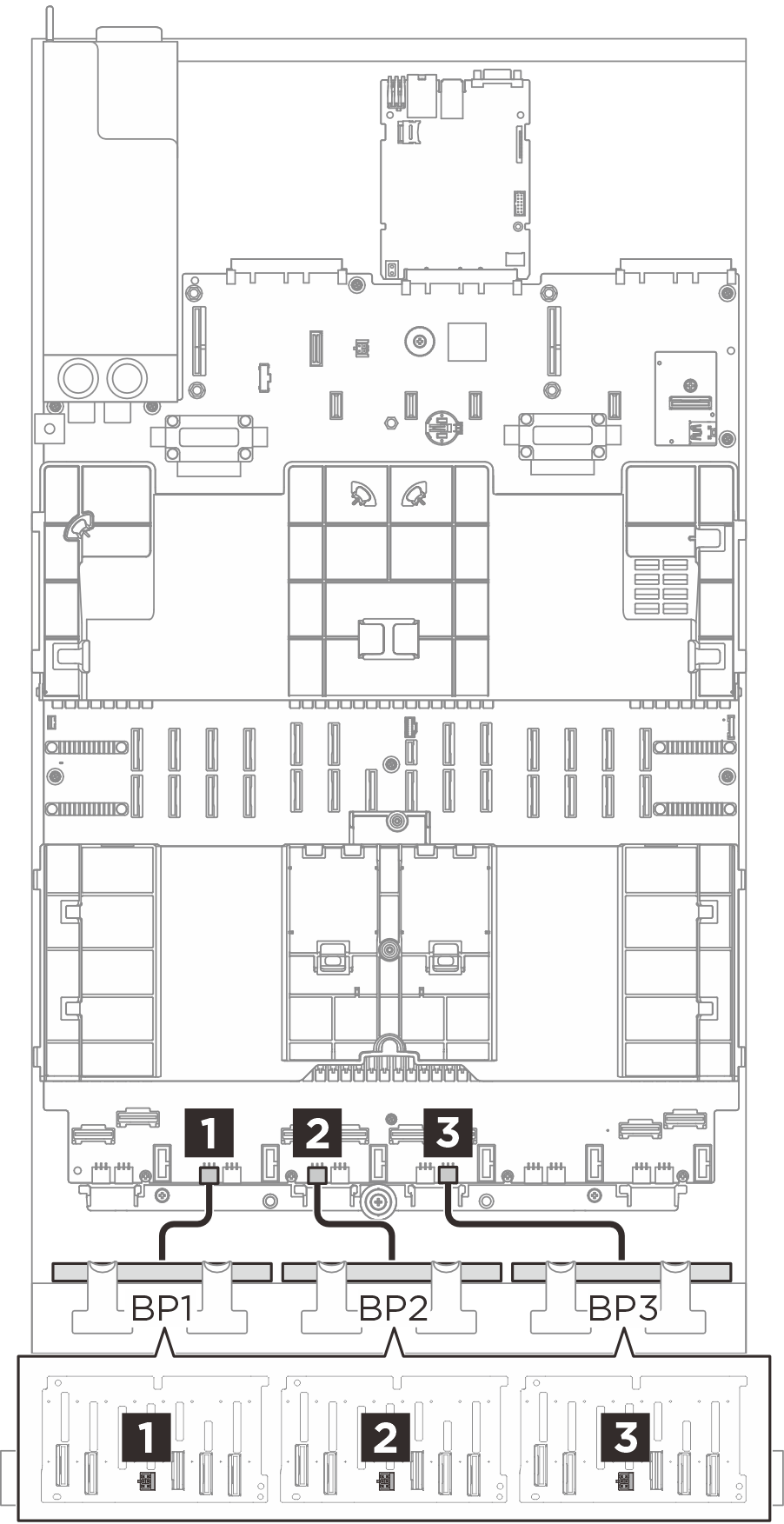

電源ケーブル配線
 |
| 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S - 6P+6S (150 mm) |
2 BP2: PWR | 2 BP5 PWR | 6P+6S - 6P+6S (150 mm) |
3 BP3: PWR | 3 BP8 PWR | 6P+6S - 6P+6S (150 mm) |
NVMe ケーブル配線

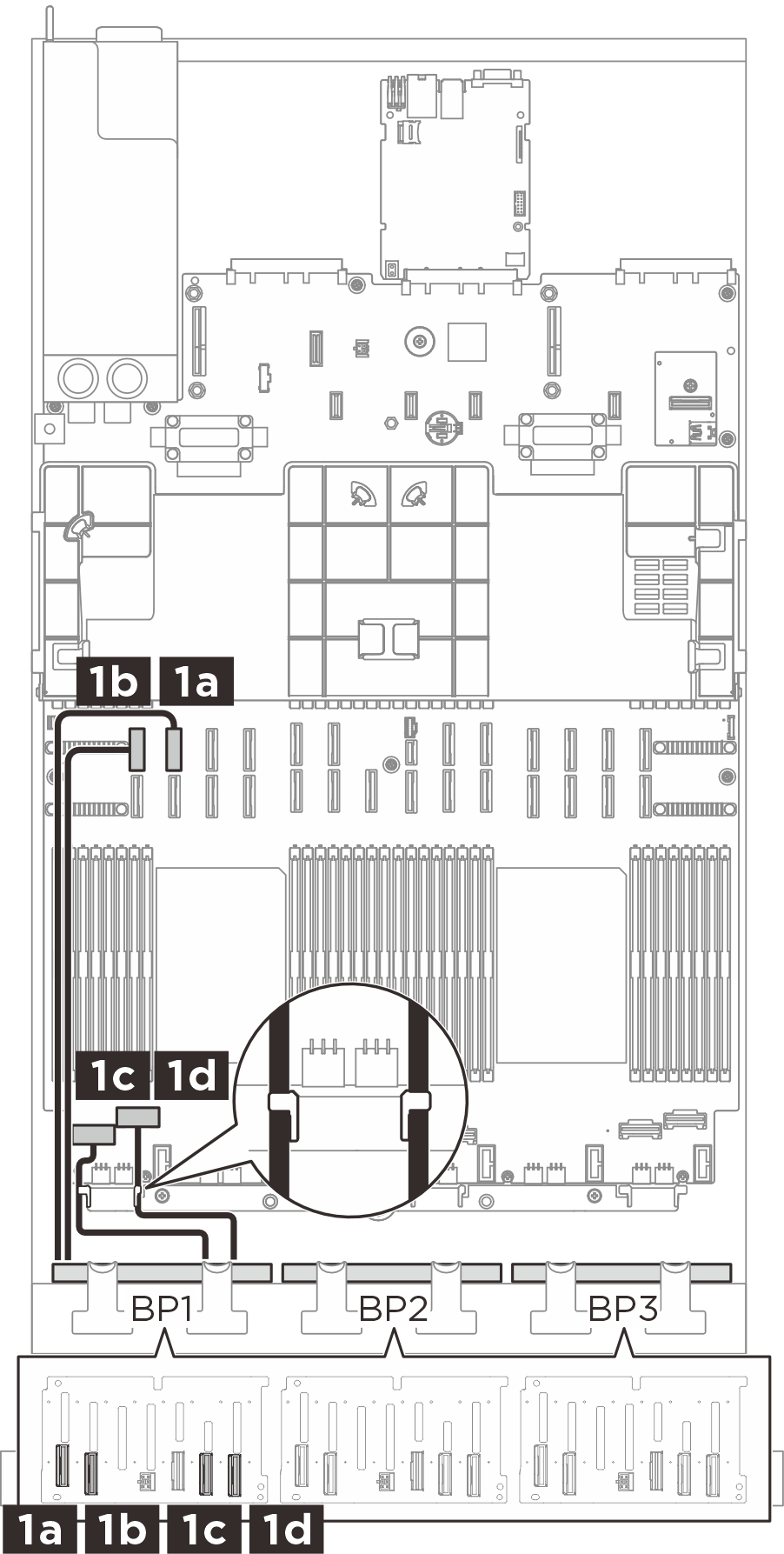

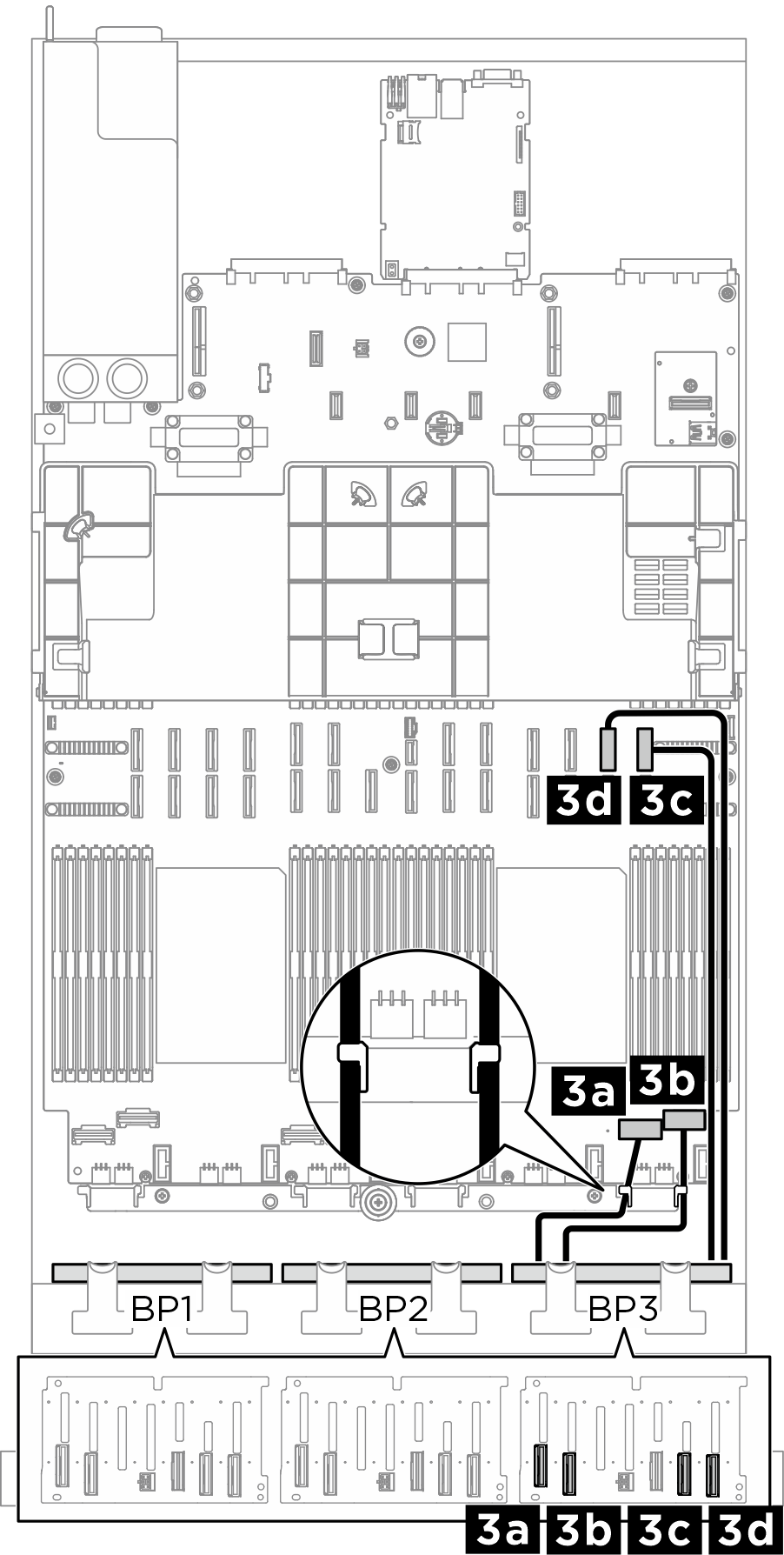

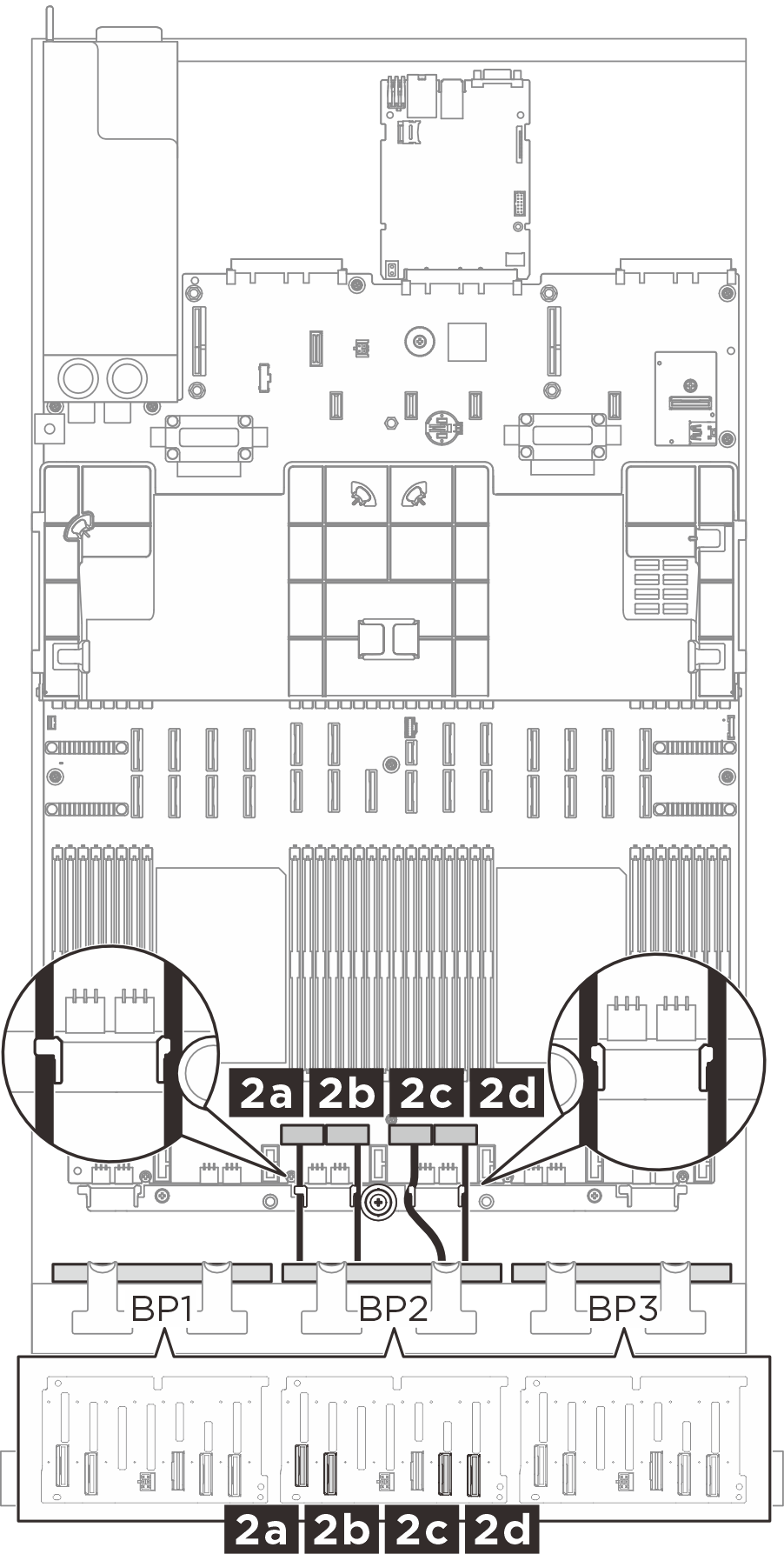

| BP1 NVMe のケーブル配線 | BP2 NVMe のケーブル配線 | BP3 NVMe のケーブル配線 |
|---|---|---|
 |  |  |
| 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
| 1a BP1: NVMe 0-1 | 1a NVMe 10 | MCIO x8 - MCIO x8 (420 mm) |
| 1b BP1: NVMe 2-3 | 1b NVMe 9 | MCIO x8 - MCIO x8 (420 mm) |
| 1c BP1: NVMe 4-5 | 1c NVMe 1 | Swift x8 - MCIO x8 (150 mm) |
| 1d BP1: NVMe 6-7 | 1d NVMe 2 | Swift x8 - MCIO x8 (150 mm) |
| 2a BP2: NVMe 0-1 | 2a NVMe 3 | Swift x8 - MCIO x8 (150 mm) |
| 2b BP2: NVMe 2-3 | 2b NVMe 4 | Swift x8 - MCIO x8 (150 mm) |
| 2c BP2: NVMe 4-5 | 2c NVMe 5 | Swift x8 - MCIO x8 (150 mm) |
| 2d BP2: NVMe 6-7 | 2d NVMe 6 | Swift x8 - MCIO x8 (150 mm) |
| 3a BP3: NVMe 0-1 | 3a NVMe 7 | Swift x8 - MCIO x8 (150 mm) |
| 3b BP3: NVMe 2-3 | 3b NVMe 8 | Swift x8 - MCIO x8 (150 mm) |
| 3c BP3: NVMe 4-5 | 3c NVMe 12 | MCIO x8 - MCIO x8 (420 mm) |
| 3d BP3: NVMe 6-7 | 3d NVMe 11 | MCIO x8 - MCIO x8 (420 mm) |
SAS/SATA ケーブル配線 (3 個のライザー)
アダプターの場所に基づいて、次の表から SAS/SATA ケーブル用の対応する配線パスを選択します。

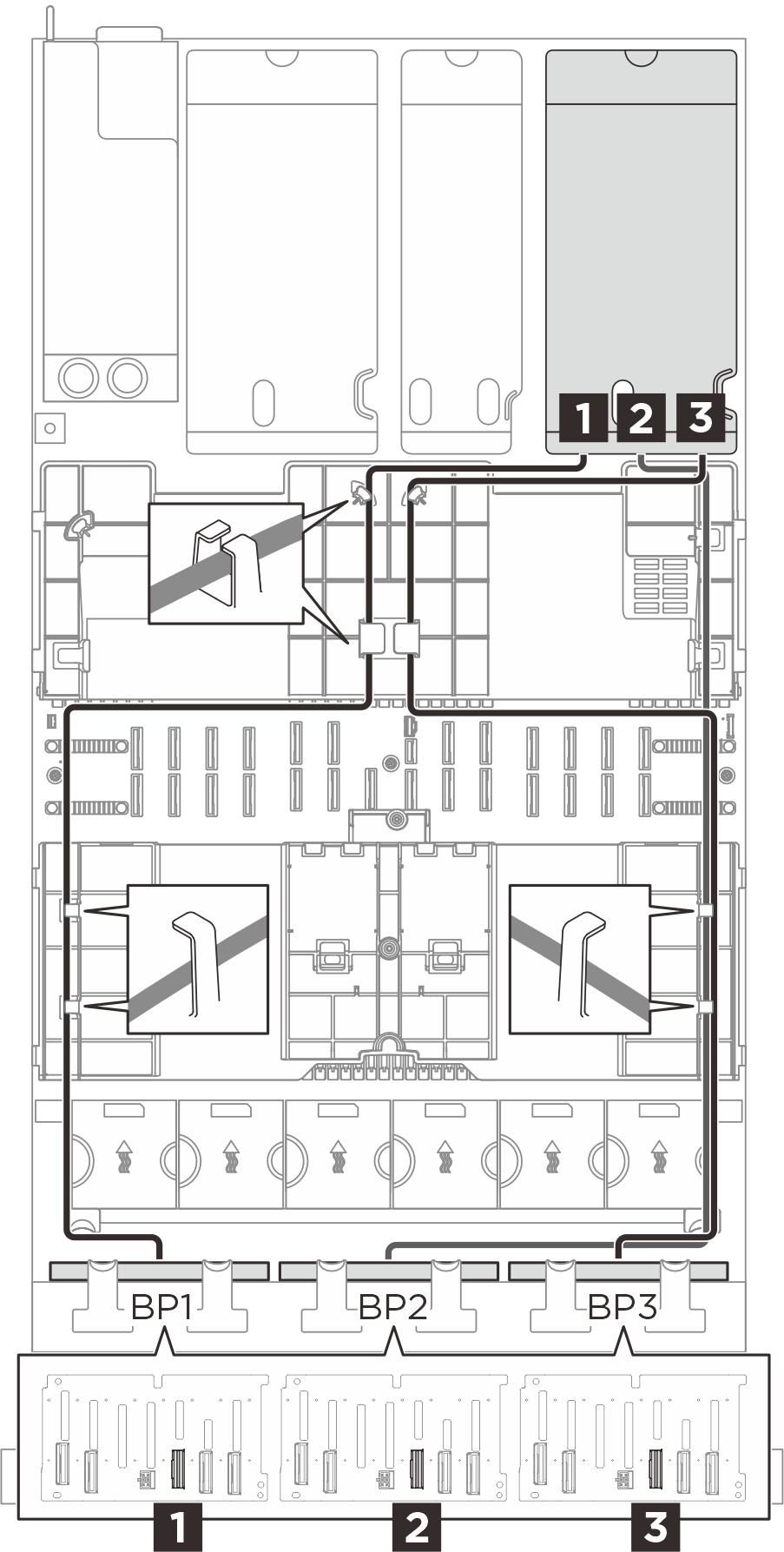

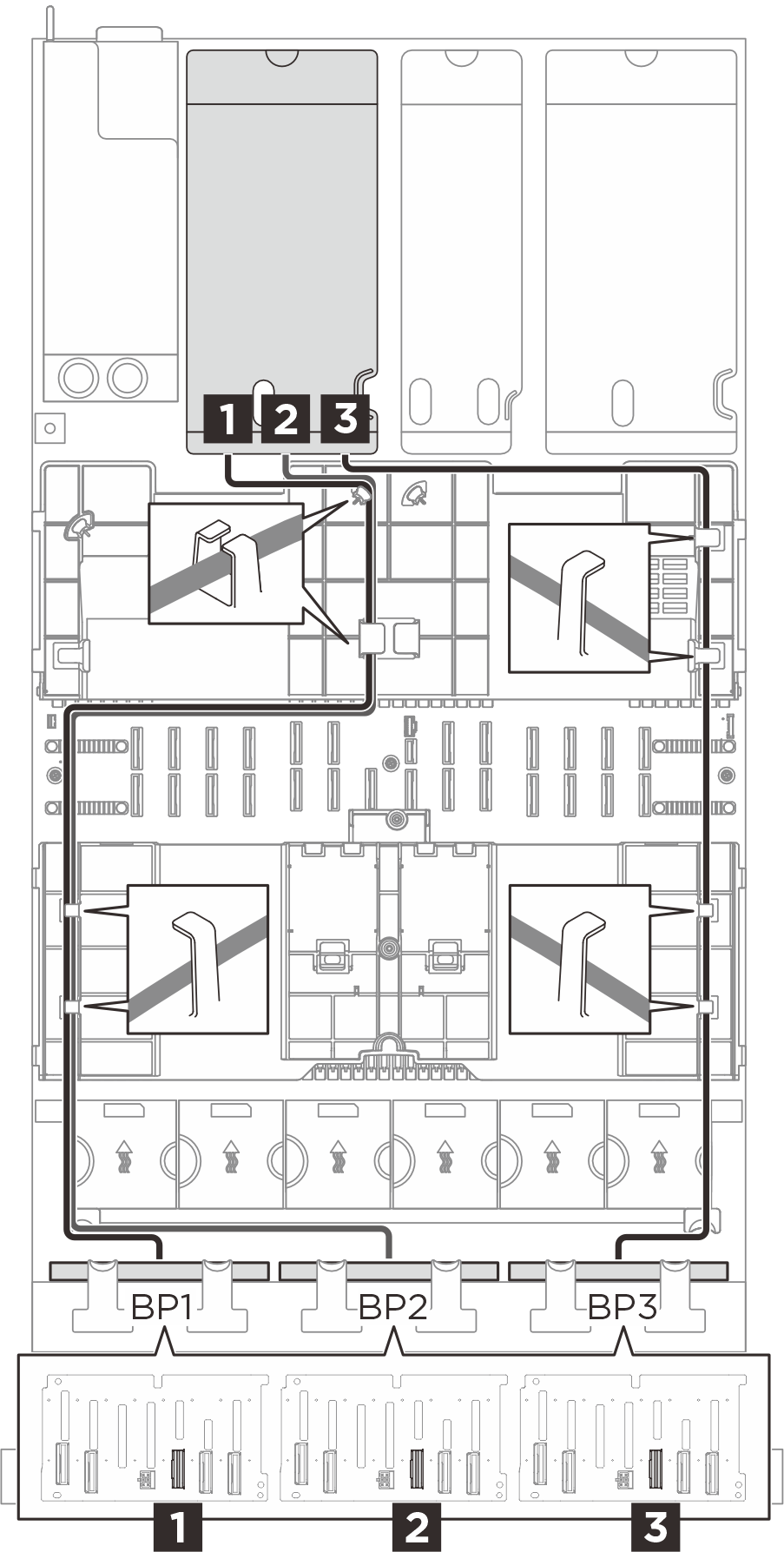

| ライザー 3 への SAS/SATA ケーブル配線 | ライザー 2 への SAS/SATA ケーブル配線 | ライザー 1 への SAS/SATA ケーブル配線 |
|---|---|---|
 |  |  |
| 始点 (バックプレーン) | 終点 (RAID/HBA アダプター) | ケーブル |
|---|---|---|
| 1 BP1: SAS | 1
| SlimSAS x8 - SlimSAS x8 (1,020 mm) |
| 2 BP2: SAS | 2
| SlimSAS x8 - SlimSAS x8 (1,020 mm) |
| 3 BP3: SAS | 3
| SlimSAS x8 - SlimSAS x8 (1,020 mm) |

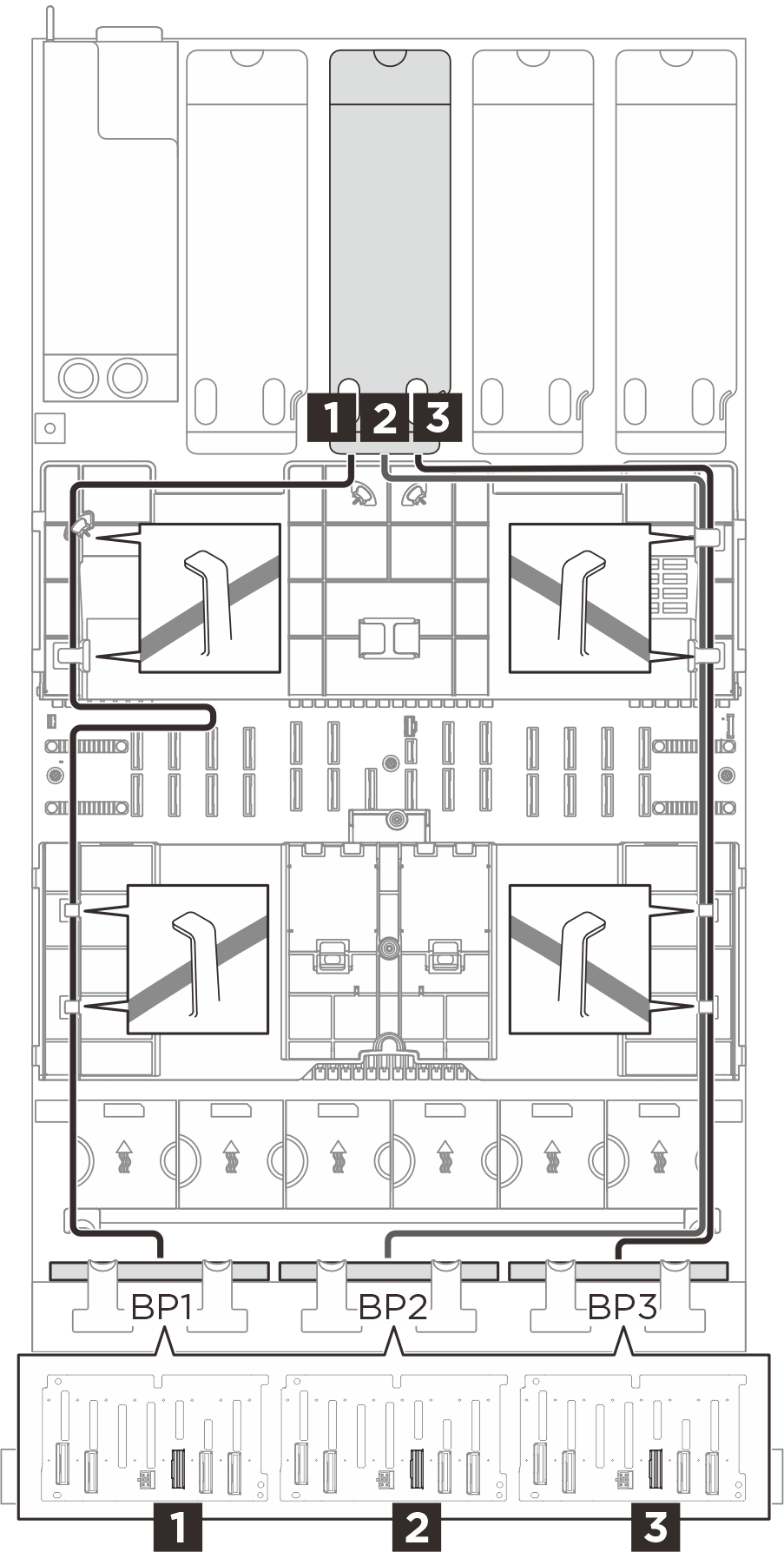

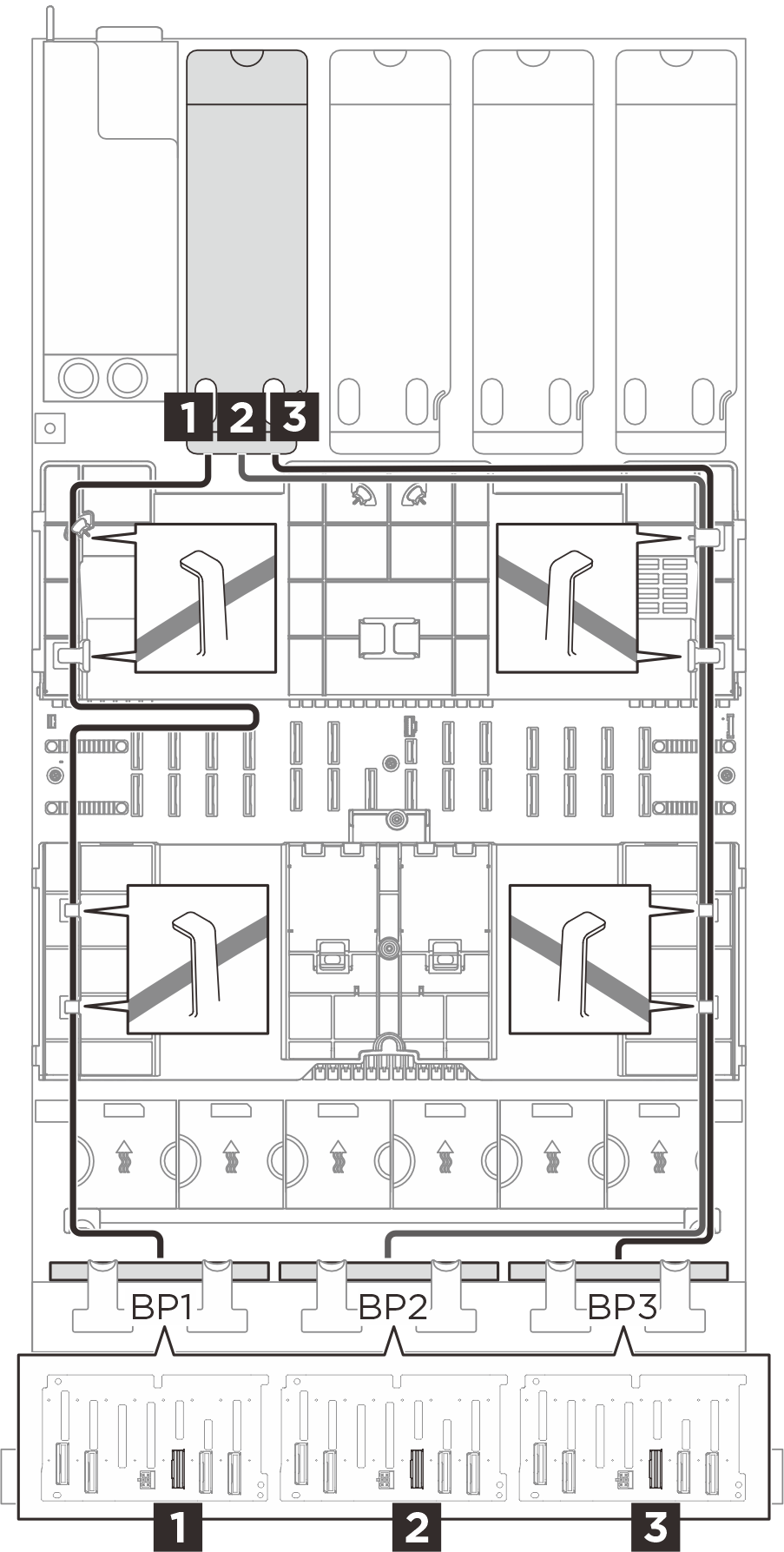

SAS/SATA ケーブル配線 (4 個のライザー)
アダプターの場所に基づいて、次の表から SAS/SATA ケーブル用の対応する配線パスを選択します。

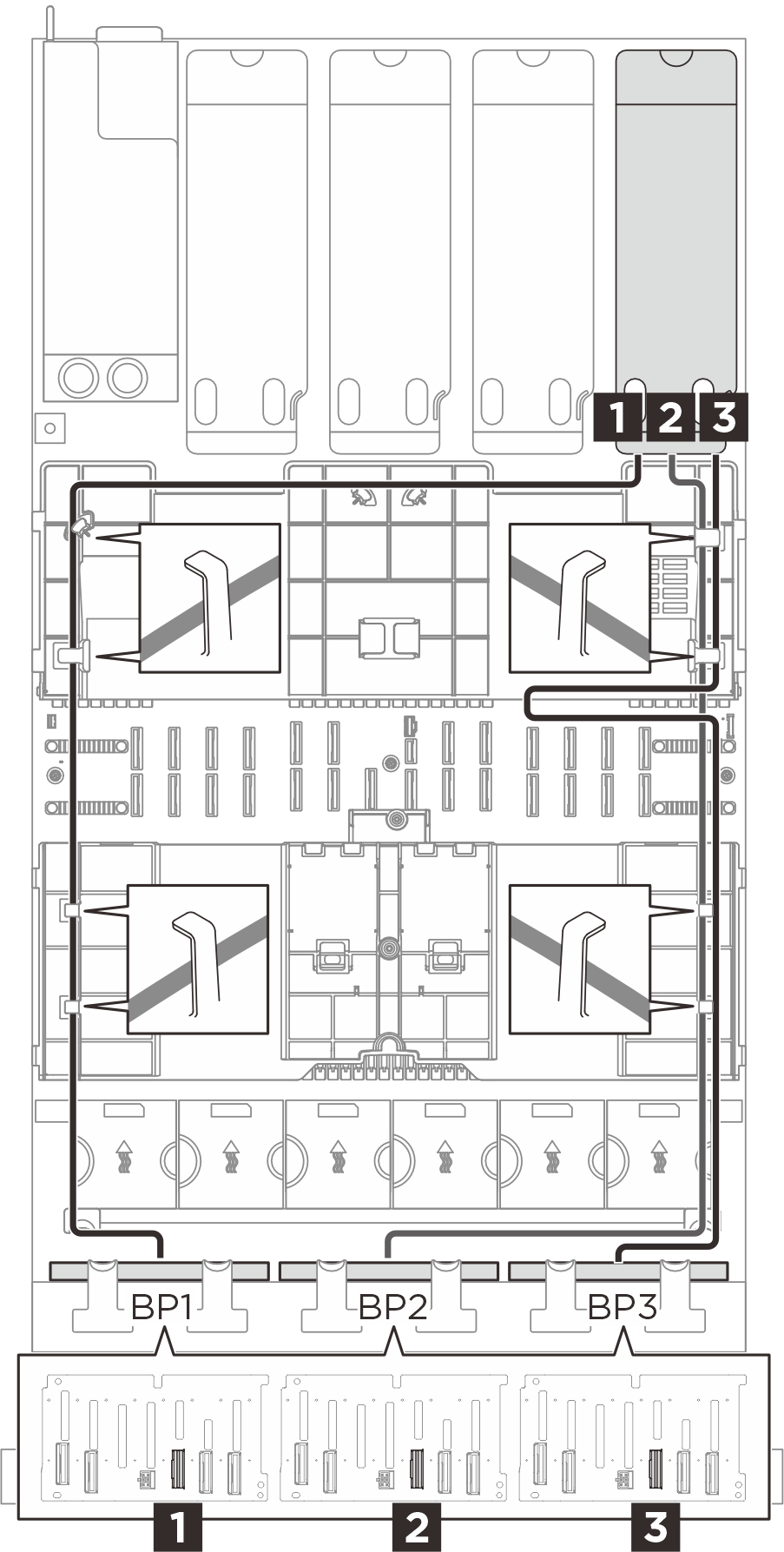

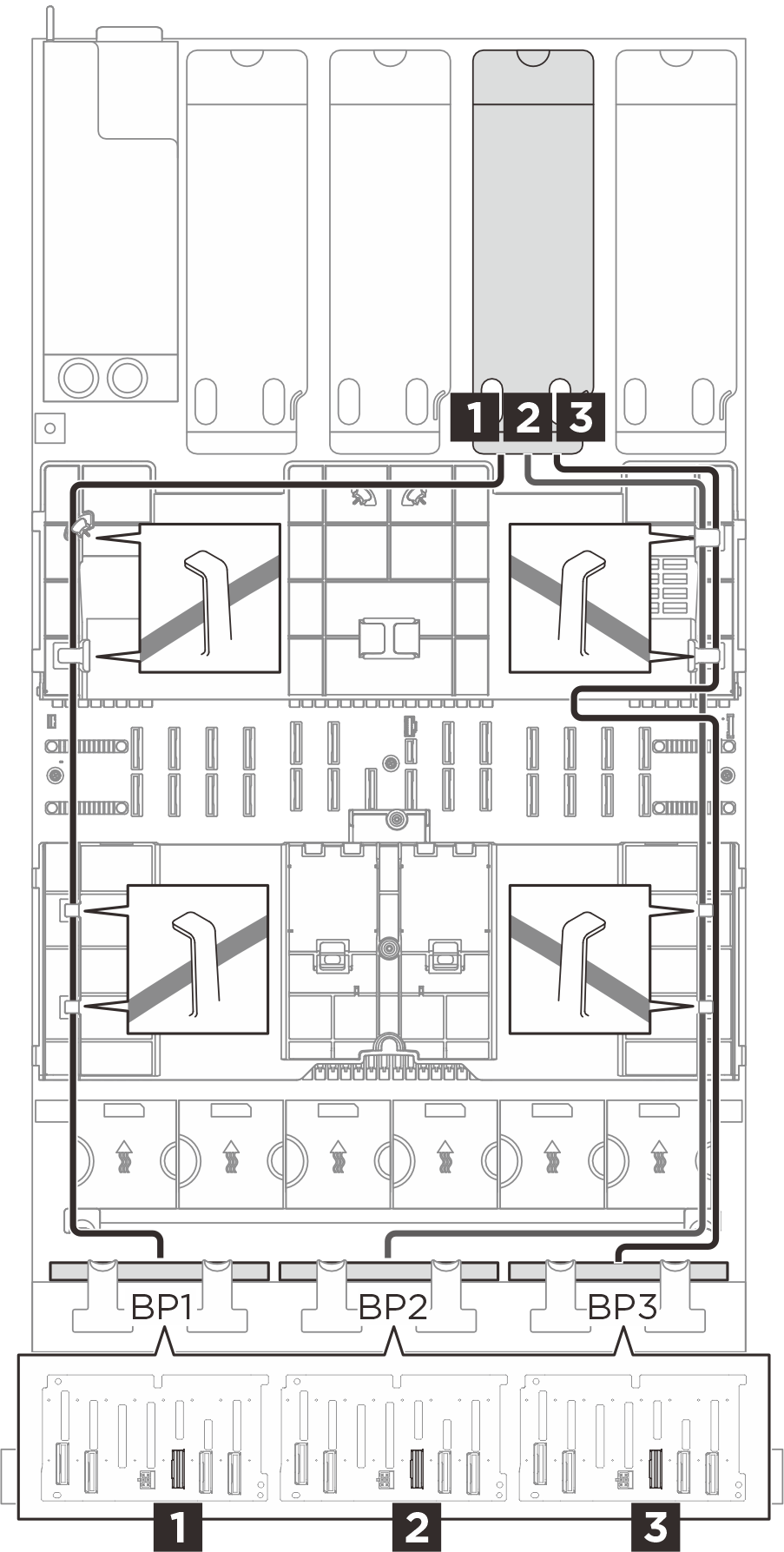

| ライザー A への SAS/SATA ケーブル配線 | ライザー B への SAS/SATA ケーブル配線 |
|---|---|
 |  |
| ライザー C への SAS/SATA ケーブル配線 | ライザー D への SAS/SATA ケーブル配線 |
 |  |
| 始点 (バックプレーン) | 終点 (RAID/HBA アダプター) | ケーブル |
|---|---|---|
| 1 BP1: SAS | 1
| SlimSAS x8 - SlimSAS x8 (1,020 mm) |
| 2 BP2: SAS | 2
| SlimSAS x8 - SlimSAS x8 (1,020 mm) |
| 3 BP3: SAS | 3
| SlimSAS x8 - SlimSAS x8 (1,020 mm) |
