2.5인치 드라이브 백플레인 케이블 배선
이 섹션을 사용하여 2.5인치 드라이브 백플레인의 케이블 배선을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
이 섹션의 그림에서는 PCIe 라이저 1 및 3의 예로 HL PCIe 라이저를 사용하며 배선은 FL PCIe 라이저와 동일합니다.
AnyBay 백플레인은 RAID/HBA 어댑터가 설치되지 않은 경우 NVMe 백플레인으로 사용됩니다.

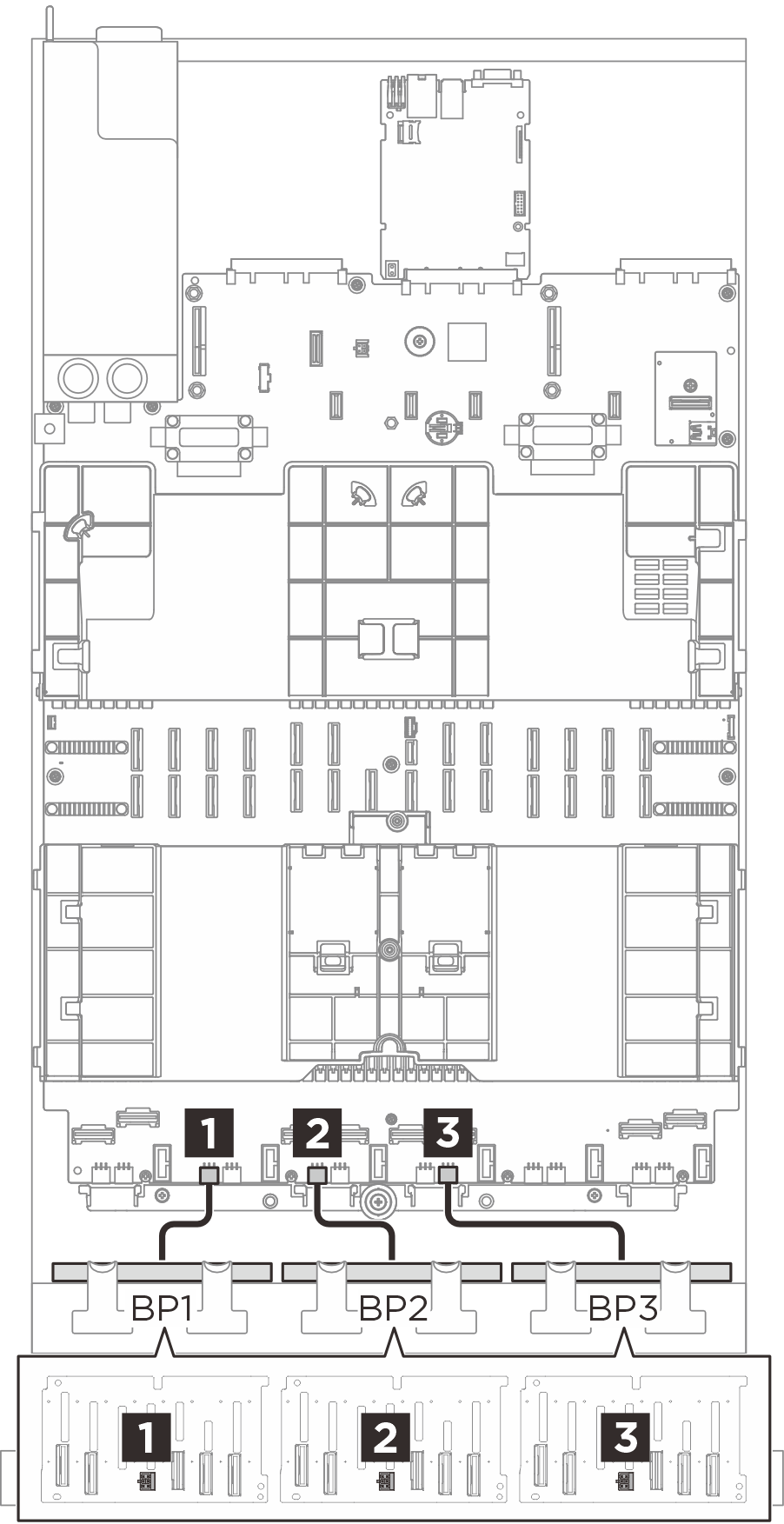

전원 케이블 배선
 |
| 시작(백플레인) | 끝(시스템 보드 어셈블리) | 케이블 |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S - 6P+6S(150mm) |
2 BP2: PWR | 2 BP5 PWR | 6P+6S - 6P+6S(150mm) |
3 BP3: PWR | 3 BP8 PWR | 6P+6S - 6P+6S(150mm) |

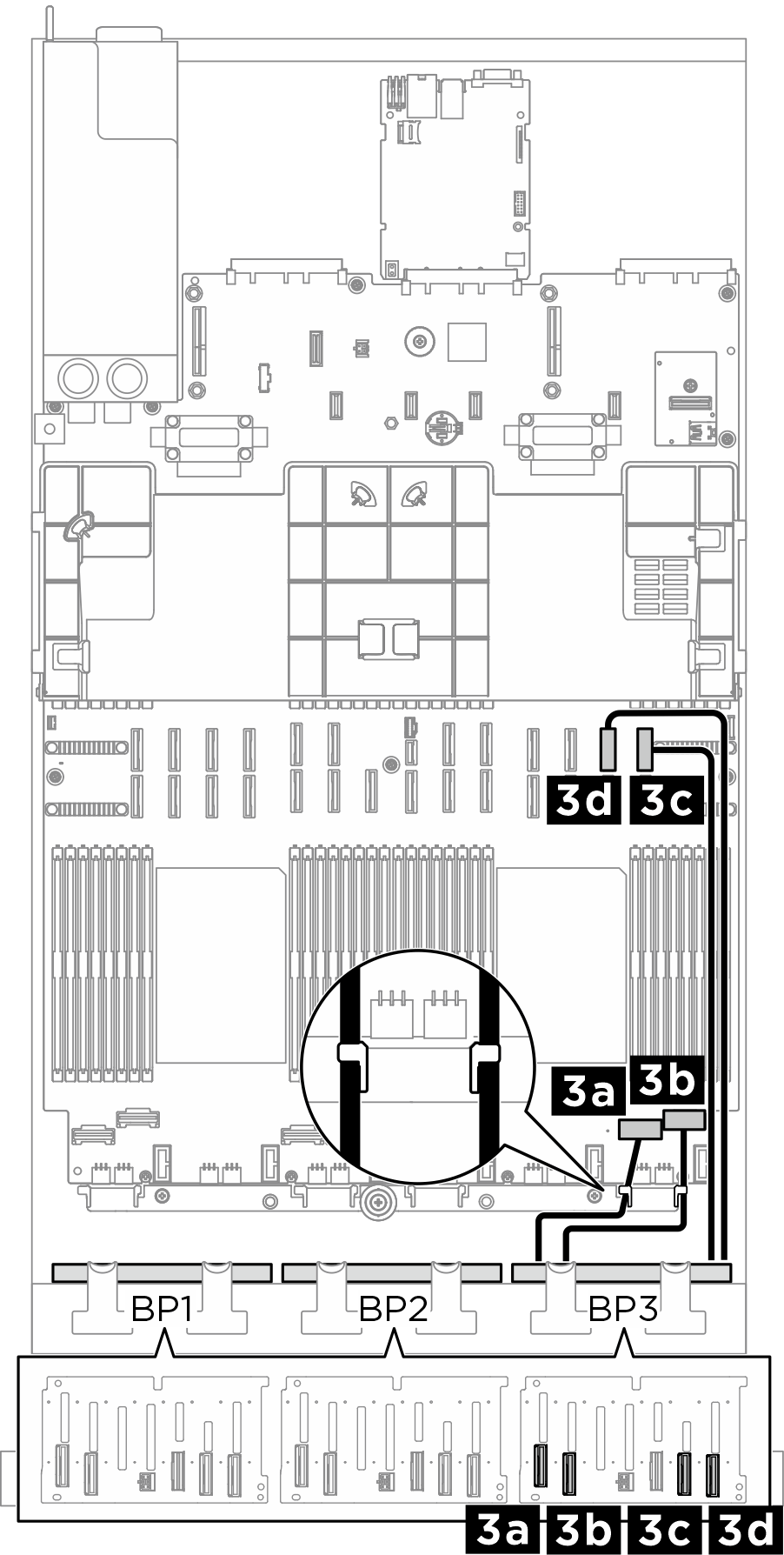

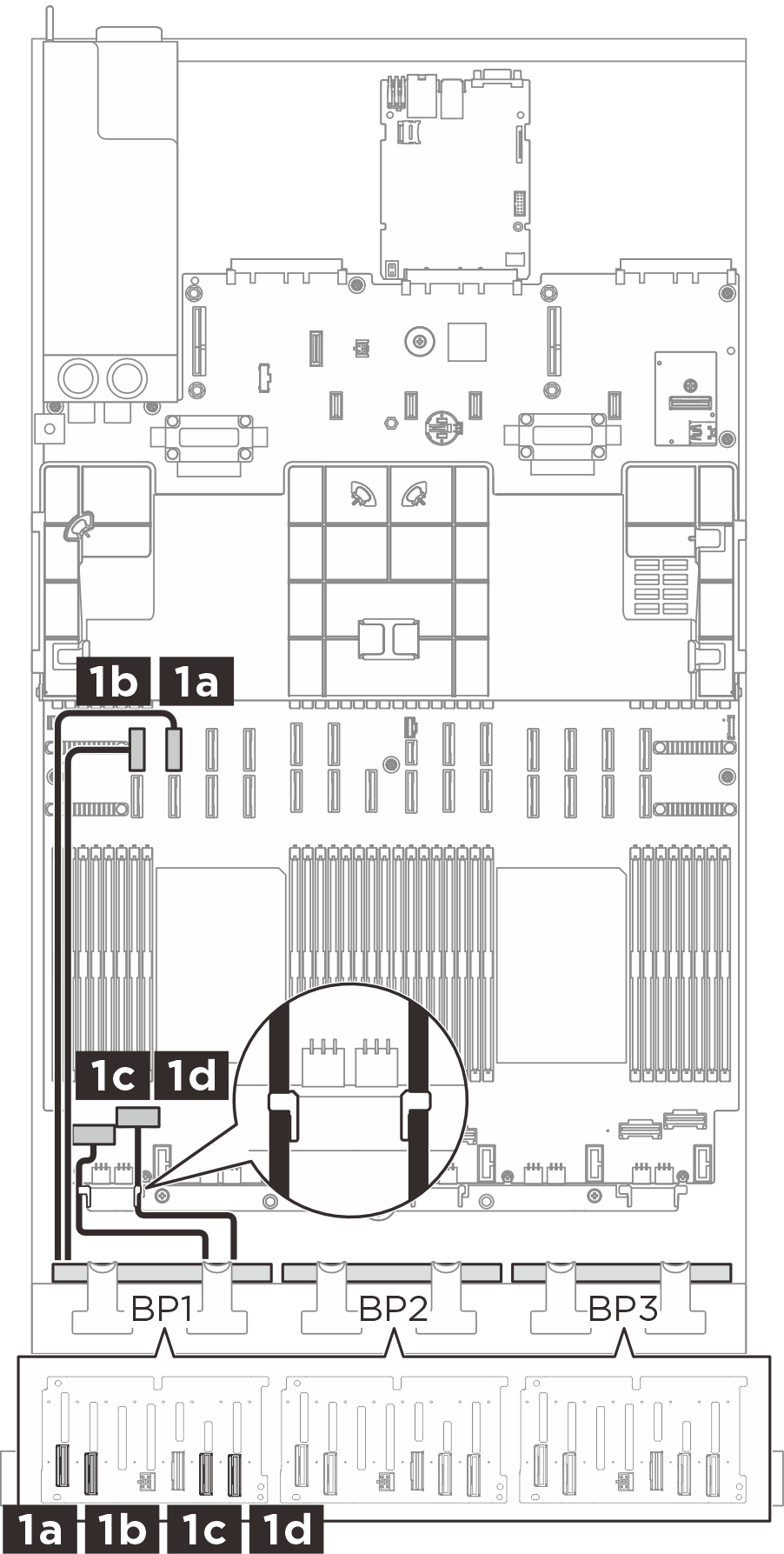

NVMe 케이블 배선
| BP1 NVMe 케이블 배선 | BP2 NVMe 케이블 배선 | BP3 NVMe 케이블 배선 |
|---|---|---|
 |  |  |
| 시작(백플레인) | 끝(시스템 보드 어셈블리) | 케이블 |
|---|---|---|
| 1a BP1: NVMe 0-1 | 1a NVMe 10 | MCIO x8 - MCIO x8(420mm) |
| 1b BP1: NVMe 2-3 | 1b NVMe 9 | MCIO x8 - MCIO x8(420mm) |
| 1c BP1: NVMe 4-5 | 1c NVMe 1 | Swift x8 - MCIO x8(150mm) |
| 1d BP1: NVMe 6-7 | 1d NVMe 2 | Swift x8 - MCIO x8(150mm) |
| 2a BP2: NVMe 0-1 | 2a NVMe 3 | Swift x8 - MCIO x8(150mm) |
| 2b BP2: NVMe 2-3 | 2b NVMe 4 | Swift x8 - MCIO x8(150mm) |
| 2c BP2: NVMe 4-5 | 2c NVMe 5 | Swift x8 - MCIO x8(150mm) |
| 2d BP2: NVMe 6-7 | 2d NVMe 6 | Swift x8 - MCIO x8(150mm) |
| 3a BP3: NVMe 0-1 | 3a NVMe 7 | Swift x8 - MCIO x8(150mm) |
| 3b BP3: NVMe 2-3 | 3b NVMe 8 | Swift x8 - MCIO x8(150mm) |
| 3c BP3: NVMe 4-5 | 3c NVMe 12 | MCIO x8 - MCIO x8(420mm) |
| 3d BP3: NVMe 6-7 | 3d NVMe 11 | MCIO x8 - MCIO x8(420mm) |

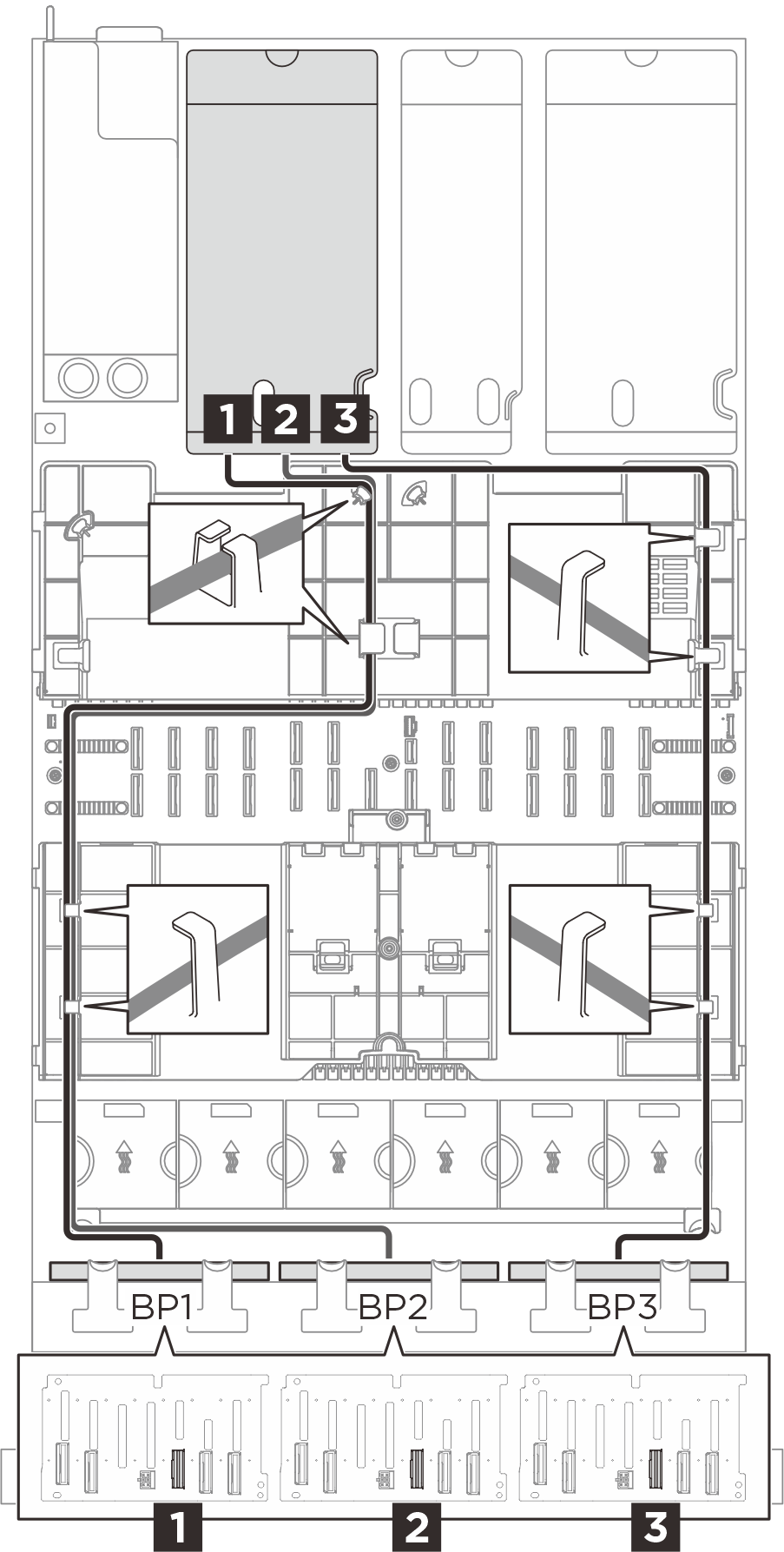

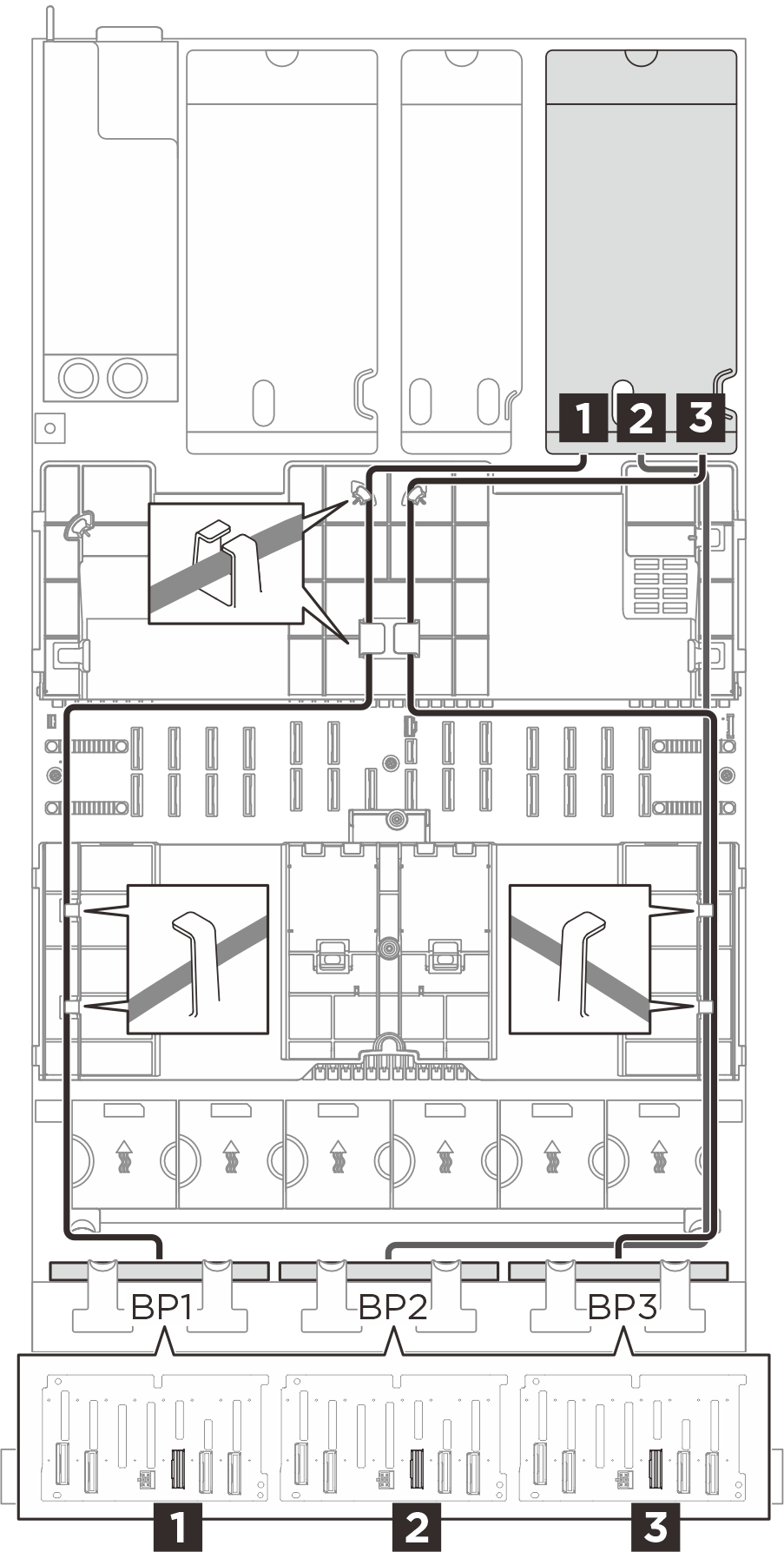

SAS/SATA 케이블 배선(라이저 3개)
어댑터의 위치에 따라 다음 표에서 SAS/SATA 케이블의 해당 배선 경로를 선택하십시오.

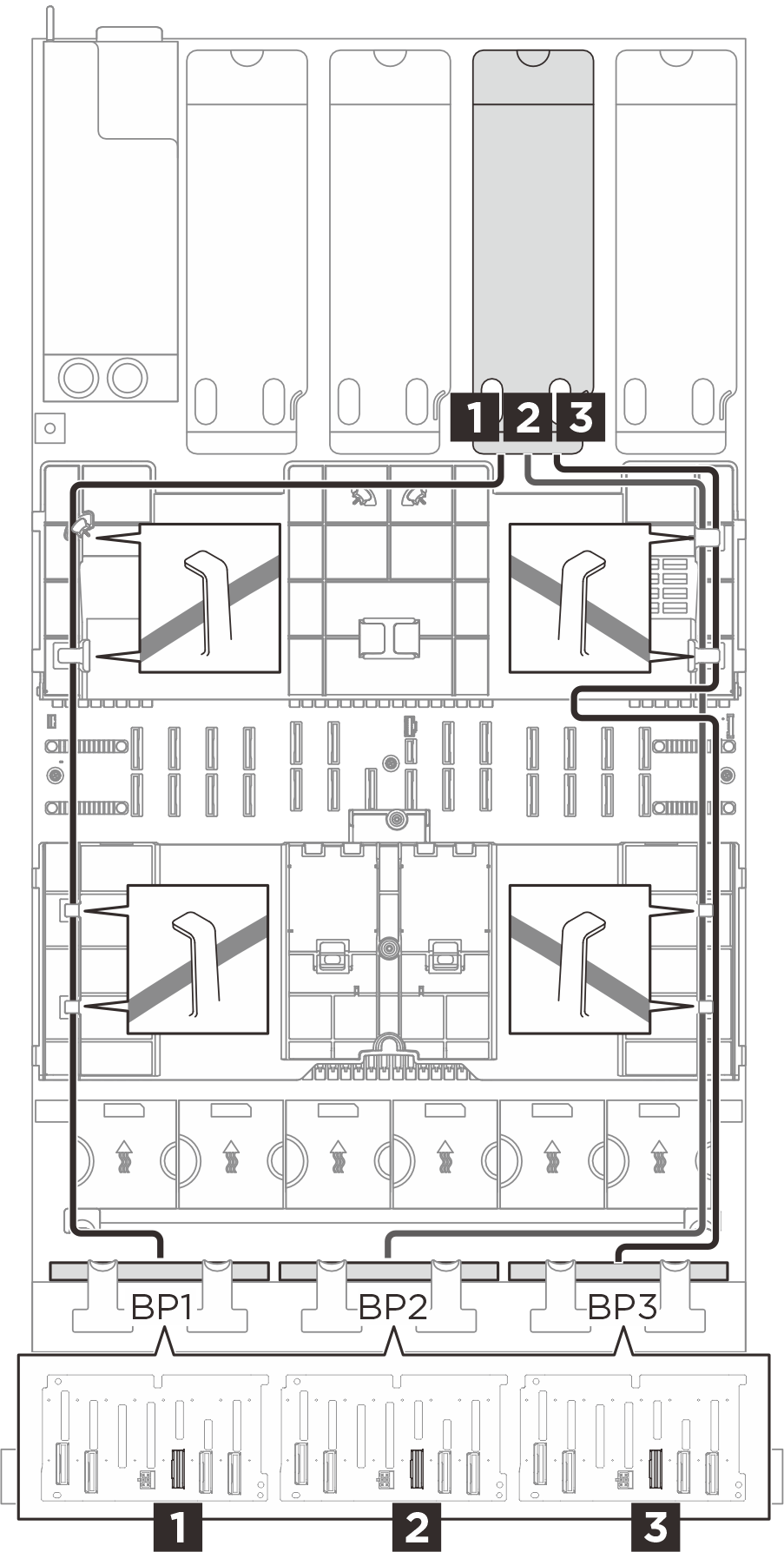

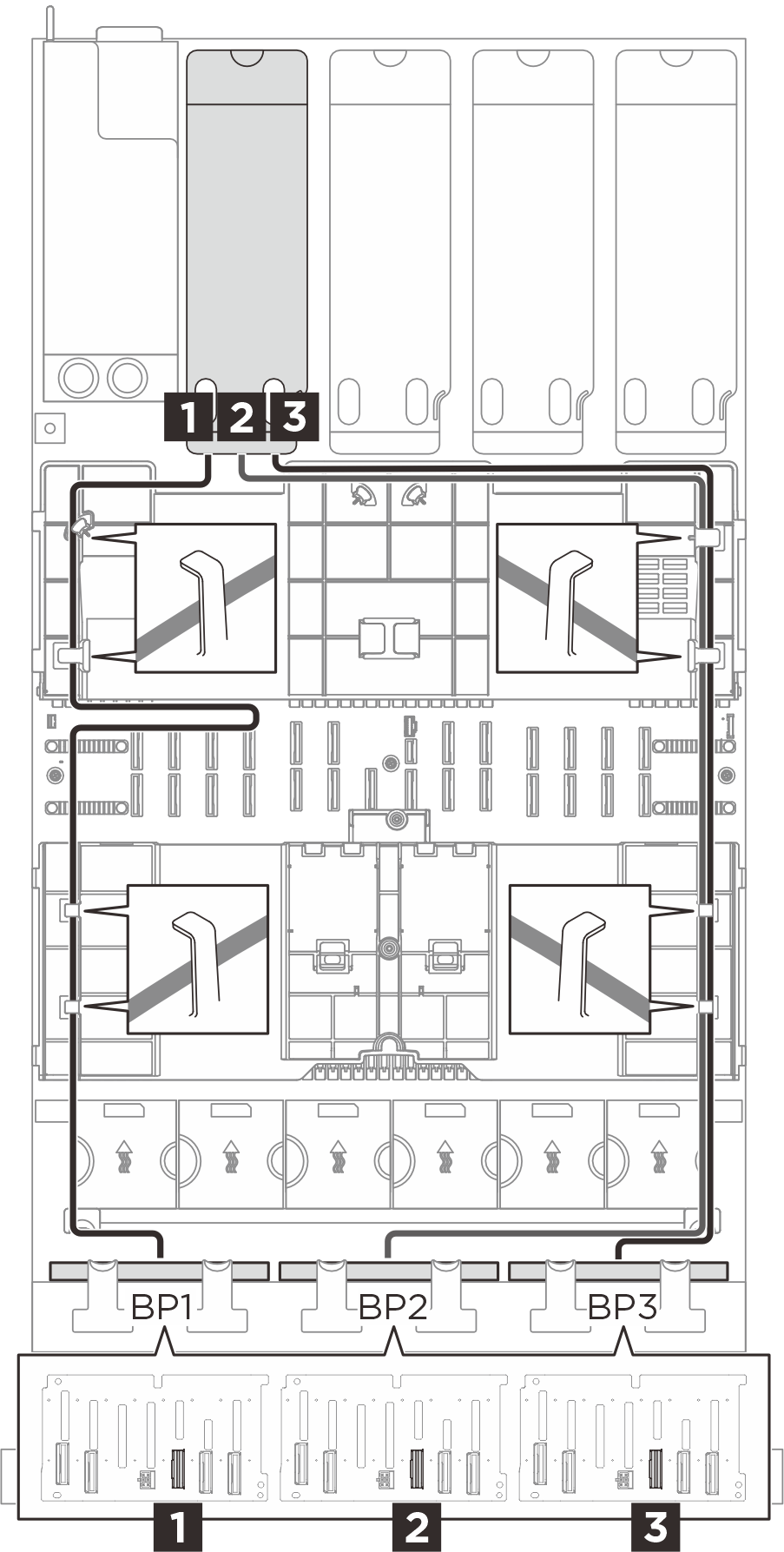

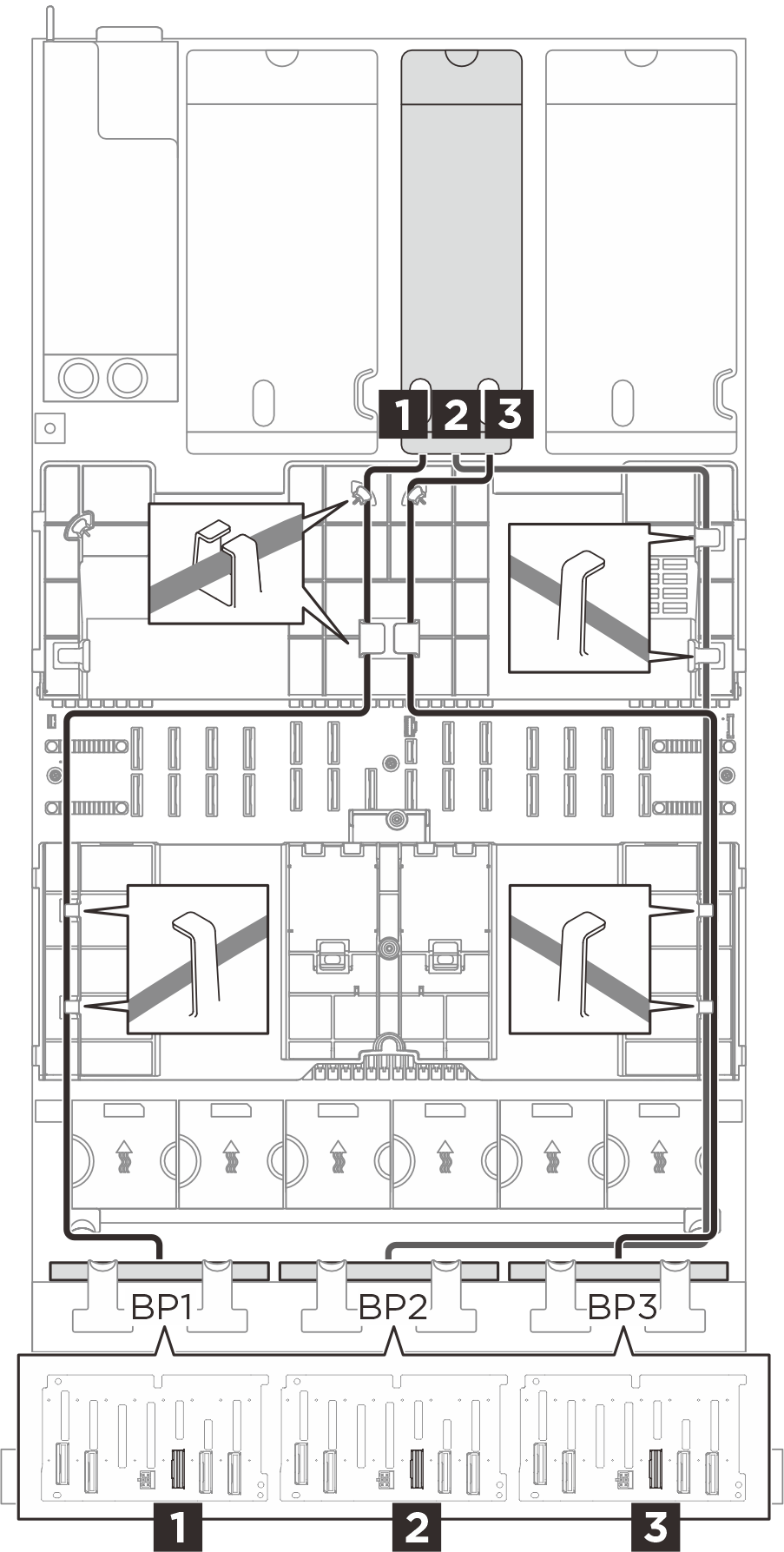

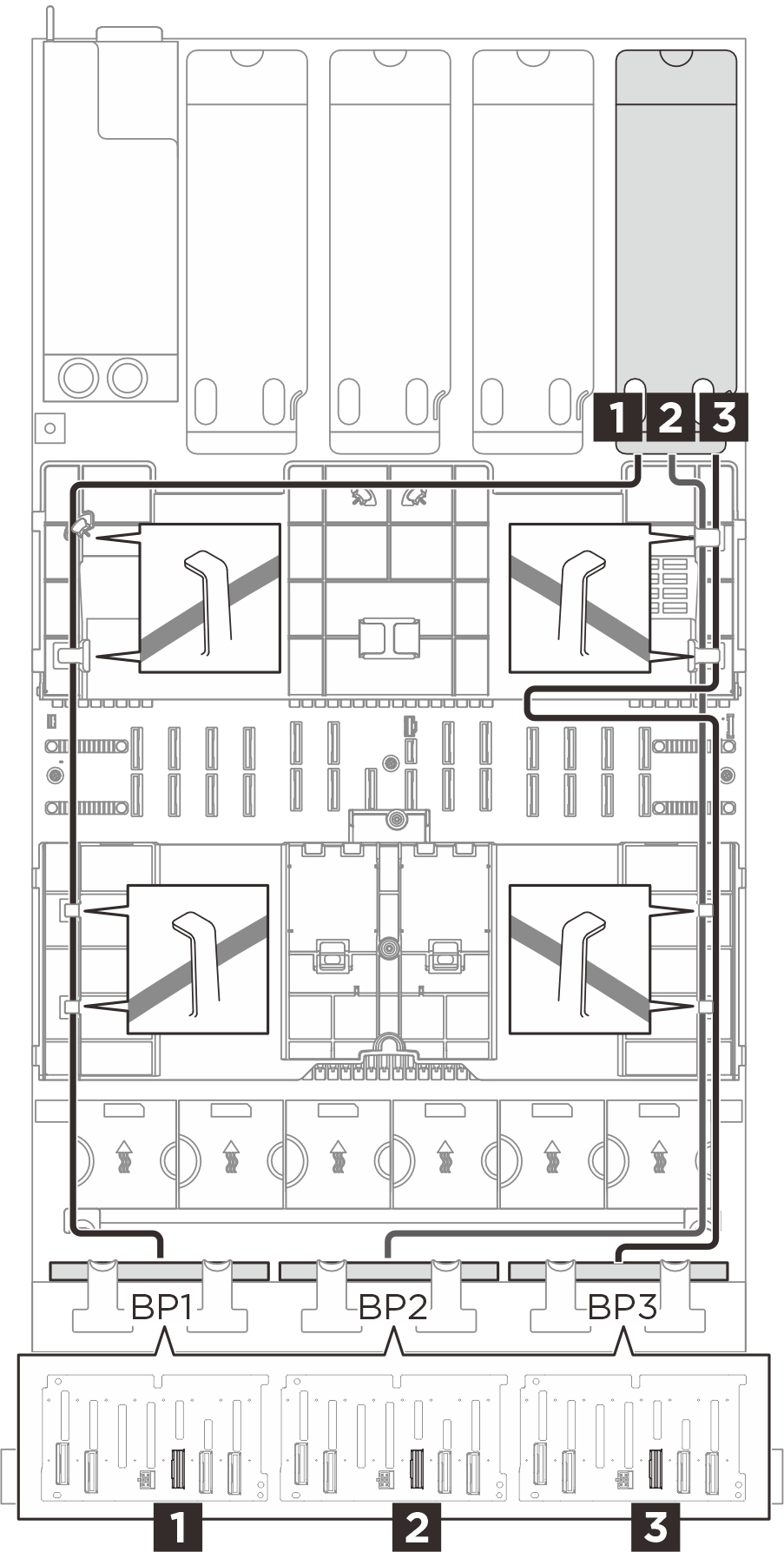

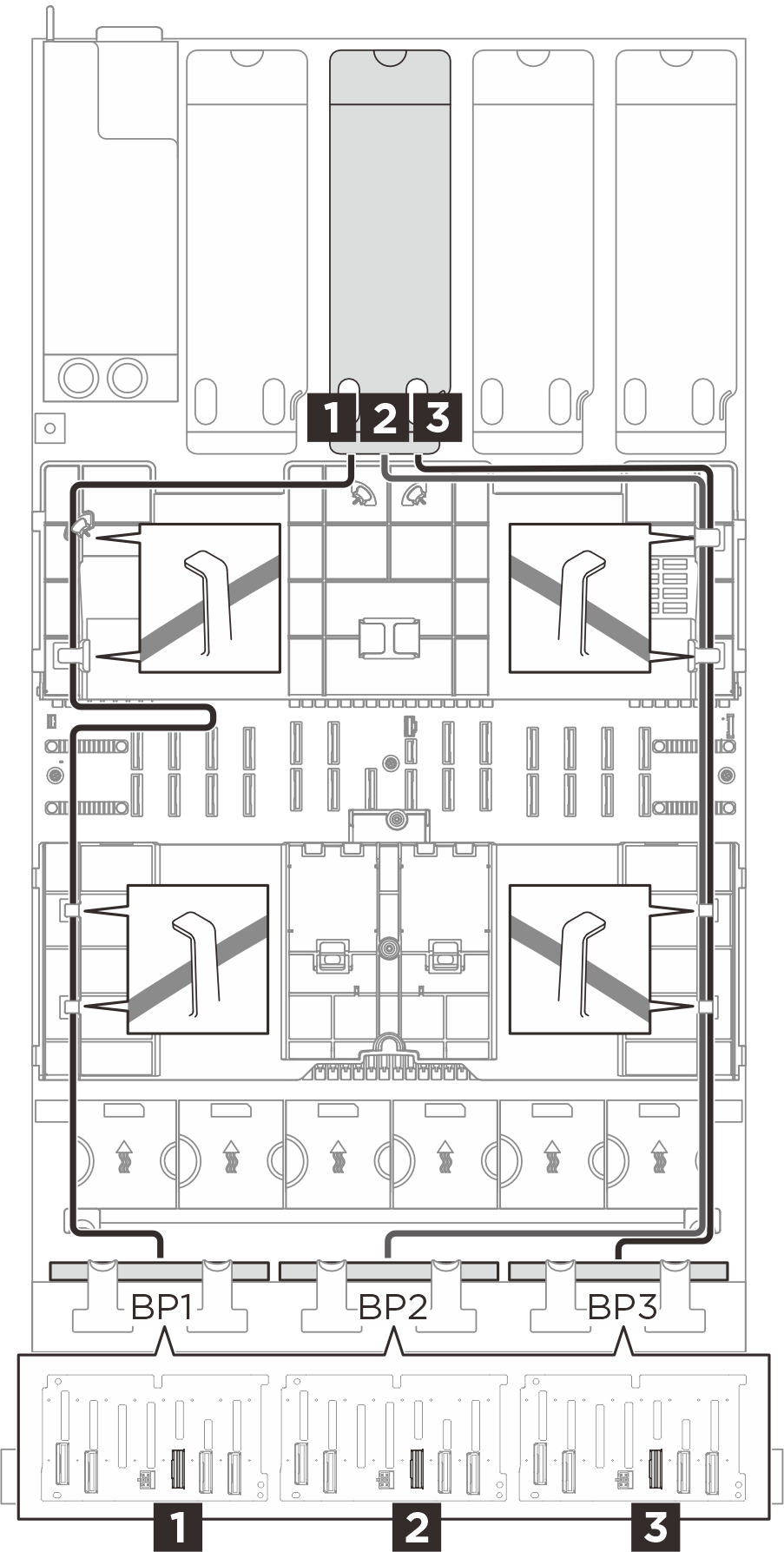

| 라이저 3에 대한 SAS/SATA 케이블 배선 | 라이저 2에 대한 SAS/SATA 케이블 배선 | 라이저 1에 대한 SAS/SATA 케이블 배선 |
|---|---|---|
 |  |  |
| 시작(백플레인) | 끝(RAID/HBA 어댑터) | 케이블 |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
SAS/SATA 케이블 배선(라이저 4개)
어댑터의 위치에 따라 다음 표에서 SAS/SATA 케이블의 해당 배선 경로를 선택하십시오.
| 라이저 A에 대한 SAS/SATA 케이블 배선 | 라이저 B에 대한 SAS/SATA 케이블 배선 |
|---|---|
 |  |
| 라이저 C에 대한 SAS/SATA 케이블 배선 | 라이저 D에 대한 SAS/SATA 케이블 배선 |
 |  |
| 시작(백플레인) | 끝(RAID/HBA 어댑터) | 케이블 |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
